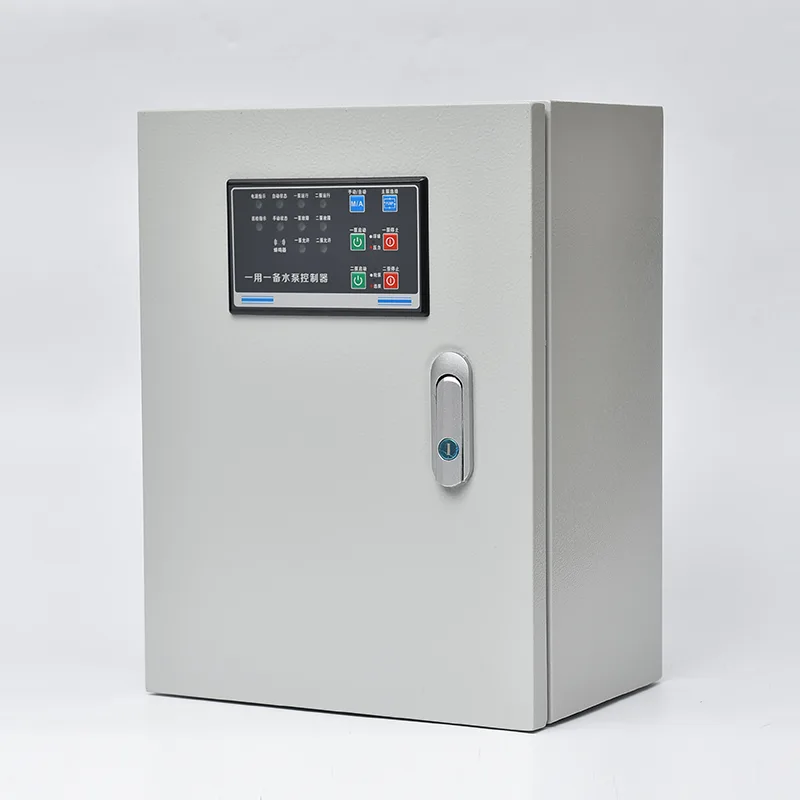

Kontrollpanel för vattenbehandlingspump

Köp kontrollpanel för vattenbehandlingspump av hög kvalitet från den ledande kinesiska tillverkaren CSIVEI. Den integrerar inkommande strömbrytare, pumpkontaktorer eller mjukstartare, överbelastningsreläer, en programmerbar logisk styrenhet eller dedikerad pumpstyrenhet och nivåsensorgränssnitt i ett enda golvstående eller väggmonterat hölje. Effekten spänner över 0,75 kW till 250 kW vid 380–480 V trefas. Detektering av vätskenivå accepterar insignaler från flottörbrytare, hydrostatiska tryckgivare eller ultraljudssensorer – styrenheten startar automatiskt driftpumpen när sumpen fylls, tar in en hjälppump om inflödet överstiger enpumpskapaciteten och aktiverar högnivålarmutgångar om nivåerna fortsätter att stiga. En automatisk alterneringsfunktion roterar huvudpumpens roll baserat på drifttimmar eller varje startcykel, vilket balanserar mekaniskt slitage. Varje pumpkrets är individuellt skyddad mot överbelastning, kortslutning, fasbortfall och fasomkastning. Ytterligare skydd som är specifika för avloppsvatten - såsom övervakning av tätningsläckage, övervakning av lagertemperatur och detektering av pumpblockering via underströms- eller överbelastningsprofilering - är integrerade för att fånga upp problem innan motorskador uppstår. En dörrmonterad HMI visar sumpnivå, pumpstatus, drifttimmar och felhistorik. Kommunikation via Modbus RTU/TCP eller valfri 4G-gateway möjliggör fjärrövervakning och SCADA-integration. Kapslingen använder galvaniserat stål med rostskyddspulverlackering, klassad IP55-standard eller IP65 för utomhusinstallation.

Idealiska applikationer

Från kommunala avloppsstationer till industriavloppshantering, vattenreningspumpens kontrollpanel ger automatiserad, obevakad pumphantering för de mest krävande avloppsvattenmiljöerna.

Kommunala avloppsstationer

Stadsavloppsnät är beroende av hissstationer för att ta upp avloppsvatten från lågt belägna uppsamlingsställen till gravitationsledningar eller reningsverk. Kontrollpanelen hanterar en till fyra dränkbara pumpar i en våtbrunnskonfiguration, och justerar automatiskt pumpdriften eftersom inflödet varierar med dagliga användningsmönster. Högnivålarmutgångar ansluter till telemetrisystemet för central SCADA-avisering, medan alterneringsfunktionen säkerställer balanserat pumpslitage över den installerade flottan.

Avloppsreningsverk

Inom reningsverk hanterar pumpstationer råavloppsintag, primärslamöverföring, återföring av aktivt slam och utsläpp av renat avloppsvatten. Panelen hanterar varje pumpuppsättning oberoende, med integrerad övervakning för tätningsläckage och lagertemperatur som är avgörande för att förhindra dränkbar motorfel i kontinuerliga applikationer. Kommunikation med anläggningen SCADA tillhandahåller flöde, energi och feldata i realtid.

Industriellt avloppsvatten och processavloppsvatten

Livsmedelsbearbetning, kemi-, textil- och gruvdrift genererar avloppsvatten med egenskaper som utmanar vanliga pumpkontroller - frätande vätskor, hög fastämneshalt, förhöjd temperatur eller fibröst material. Panelens motorskyddsprofiler kan ställas in för att upptäcka pumpblockering tidigt, vilket initierar en automatisk back-och-försök-cykel för att rensa impellerhinder innan du uppmanar operatören att ingripa.

Kommersiella och bostadskomplexa pumpstationer

Stora kontorsparker, köpcentrum och bostadsområden med flera torn som arbetar under kommunal avloppsklass kräver pålitlig styrning av källarsumppumpen. Panelen ger helautomatisk drift med högnivålarmutgångar anslutna till byggnadsledningssystemet, vilket säkerställer ingen risk för avloppsbackup till upptagna utrymmen. Dess kompakta väggmonterade konfiguration passar det begränsade växtrumsutrymmet som är typiskt för kommersiella källare.

Dagvatten- och översvämningspumpning

Dagvattenstationer som hanterar avrinning under kraftigt regn står inför långa viloperioder följt av plötsligt, intensivt inflöde. Panelen erbjuder ett aktiveringsschema för regnläge: när en stormtrigger tas emot från en regnmätare eller stigande brunnsnivå går alla pumpar in i en prioritetsstartsekvens. Snabb växling under långvarig stormpumpning förhindrar att någon enskild pump bär hela termiska belastningen.

Fjärr- och obevakade installationer

Avloppspumpstationer på landsbygden eller i utspridda platser drar nytta av panelens fullständiga automatiserings- och fjärrövervakningskapacitet. En inbyggd 4G-gateway eller radiotelemetrigränssnitt skickar pumpstatus, sumpnivå och larmdata till en central driftcentral. Operatörer kan kvittera larm och återställa resor på distans, vilket drastiskt minskar kostnaderna och förseningen av platsbesök på stationer som kan vara hundratals kilometer från varandra.

Teknisk djupdykning

Vattenbehandlingspumpens kontrollpanel kombinerar nivåbaserad pumpsekvensering, avloppsspecifikt motorskydd och robust miljöhärdning i en enda fabrikstestad enhet.

Nivådetektering och pumpsekvensering

Regulatorn accepterar en eller flera nivåsignaler från flottörbrytare (diskret, vanligtvis fyra nivåer: stopp, ledningspumpstart, fördröjd pumpstart, högt larm) eller en kontinuerlig 4–20 mA analog ingång från en hydrostatisk tryckgivare eller ultraljudssensor. När sumpnivån stiger till huvudstartpunkten startar driftpumpen. Om inflödet överstiger utloppshastigheten för en pump och nivån fortsätter att stiga till eftersläpningsstartpunkten, startar regulatorn en hjälppump. När nivån sjunker till stopppunkten stannar alla pumpar. Högnivålarmet utlöses om sumpen når ett kritiskt tröskelvärde – vilket indikerar inflöde över pumpkapaciteten eller ett pumpfel – och denna signal överförs till telemetrisystemet som ett prioriterat larm. En konfigurerbar efterstartstimer håller pumparna igång en kort stund efter att ha nått stopppunkten för att rensa utloppsledningen, vilket förhindrar fasta partiklar.

Automatisk växling och arbetsledning

Regulatorn alternerar huvudpumpens beteckning för varje pumpcykel eller på en konfigurerbar drifttimmarsbasis. Växling sker vid stopppunkten — efter att den aktuella cykeln har slutförts blir nästa pump i följd ledningen. Om huvudpumpen inte startar eller löser ut under drift, utser styrenheten automatiskt nästa tillgängliga pump som ledning och startar den omedelbart samtidigt som den låser den felaktiga pumpen och genererar ett larm. Denna automatiska växling säkerställer kontinuerlig stationsdrift utan operatörsingripande.

Avloppsspecifikt motorskydd

Utöver standard överbelastnings- och kortslutningsskydd, innehåller panelen skydd som är skräddarsydda för fellägen för dränkbara avloppspumpar. Detektering av tätningsläckage använder en konduktivitetssensor i pumpens oljekammare eller tätningshålighet. Om vatteninträngning upptäcks, larmar panelen – vilket möjliggör underhållsplanering innan motorlindningen äventyras – och kan konfigureras för att lösa ut pumpen om läckaget når ett kritiskt tröskelvärde. Övervakning av lagertemperatur accepterar PTC-termistor eller PT100-ingångar inbäddade i pumpmotorn. Övertemperatur utlöser antingen ett larm eller en tripp beroende på svårighetsgrad. Pumpblockeringsskydd använder motorströmsprofilering: om styrenheten ser ett plötsligt fall i strömmen under det normala driftsbandet, vilket indikerar ett blockerat eller hakat pumphjulsljus, initierar den en konfigurerbar reverse-och-försök-cykel (en eller flera korta omvända körningar för att rensa hindret) innan den larmar.

Startmetoder

Panelen matchar startmetoden till pumpmotorns storlek och platsens försörjningsbegränsningar. Direktstart passar mindre pumpar upp till cirka 7,5 kW. Stjärn-trekantstart minskar inrusningen för medelkraftiga pumpar. Mjukstartare är specificerade för större pumpar där matningsspänningsfall måste kontrolleras och backventilslam från abrupt start måste undvikas. VFD:er används där drift med variabel hastighet krävs - till exempel matchning av pumphastigheten till inflödet för att bibehålla en konsekvent våtbrunnsnivå snarare än att cykla mellan fasta på-av-punkter.

Styr kraft och säkerhet

En dedikerad styrtransformator försörjer 24 VAC eller 24 VDC för styrenheten, HMI, sensorer och larmkretsar — ​​helt isolerad från motorns kraftväg. Nödstoppstryckknappar på paneldörren isolerar mekaniskt pumpkraften. En extern säkerhetsförreglingsslinga accepterar insignaler från våtbrunnsgasdetektion, dörrförreglingar på pumpstationens ingång och termiskt skydd från all uppströmsutrustning.

HMI och operatörsgränssnitt

En dörrmonterad textdisplay eller färgpekskärm ger sumpnivå, pumpstatus, drifttimmar, starträkning, motorström och aktiva larm i realtid med tidsstämplad felhistorik. Gränssnittet stöder manuell pumpstyrning för underhåll, med automatisk återställning efter en konfigurerbar timeout för att förhindra oavsiktlig manuell låsning. Parameterjustering — nivåbörvärden, påkörningstimer, alterneringsläge — är lösenordsskyddad.

Fjärrövervakning

Standard RS485 Modbus RTU ansluts till pumpstations telemetrienheter. En valfri 4G- eller Ethernet-molngateway ger direkt webb- och smartphoneåtkomst till pumpstatus, nivådata, energiförbrukning och larm-push-meddelanden. En larmutgång för torr kontakt för varje pumpfel och det vanliga högnivåtillståndet kopplas vanligtvis till telemetrisystemet som en prioritet framför alla nätverksbaserade larm.

Kapsling och korrosionsskydd

Avloppspumpstationer har en frätande atmosfär - svavelväte, fukt och i vissa fall kemiska ångor. Kapslingen är tillverkad av galvaniserat stål med en kemikaliebeständig pulverlackering. IP55 är standard; IP65 med förseglad kabelgenomföring via klämförskruvningar är specificerad för utomhus eller utsatta installationer. Ventilationsfilter använder aktivt kol media där H₂S exponering är betydande. Allt inre metallarbete är pläterat eller rostfritt stål, och PCB är konformt belagda mot fukt och korrosiva gaser.

Vanliga frågor

F1: Vilka nivåsensorer kan panelen acceptera och hur många nivåer styr den?

Panelen accepterar flottörbrytare (vanligtvis fyra diskreta nivåer), hydrostatiska trycktransmittrar (4–20 mA) eller ultraljudssensorer. Med diskreta flottörer är kontrollnivåerna stopp, ledningspumpstart, fördröjd pumpstart och högt larm. Med en analog sensor programmeras dessa börvärden direkt i regulatorn, vilket ger större flexibilitet och fjärrjusterbarhet.

F2: Hur hanterar panelen pumpblockering från trasor och fasta ämnen?

Styrenheten övervakar motorströmmen kontinuerligt. Om strömmen sjunker avsevärt under det normala pumpbandet identifierar styrenheten en sannolik blockering och initierar en automatisk reverse-and-försök-sekvens. Pumpen körs en kort stund bakåt för att avlägsna hindret och startas sedan om framåt. Om försöket lyckas och strömmen normaliseras fortsätter driften. Om blockeringen kvarstår efter det konfigurerade antalet försök, låses pumpen och ett larm genereras.

F3: Vad händer om driftpumpen slutar fungera under drift?

Regulatorn anger omedelbart den havererade pumpen som otillgänglig, väljer nästa tillgängliga pump i rotationssekvensen, startar den och utlöser ett fellarm. Denna automatiska omställning säkerställer att pumpningen fortsätter utan fördröjning. Den felaktiga pumpen förblir låst tills larmet kvitteras och felet åtgärdats.

F4: Hur fungerar alternering och kan jag ställa in den på körtimmarsbaserad rotation?

Växlingen ändrar vilken pump som fungerar som ledning efter varje komplett pumpcykel, eller på en konfigurerbar drifttimmarströskel. Drifttimmarsbaserad rotation utjämnar mekaniskt slitage och tätningslivslängd över alla pumpar. Växling sker vid stopppunkten när sumpen är tom, så det finns ingen risk för händelser på hög nivå vid omställningen.

F5: Vilka kommunikations- och fjärrlarmalternativ ingår?

Panelen tillhandahåller: spänningsfria reläkontakter för gemensamt larm, högnivålarm och individuellt pumpfel (för fast telemetrianslutning); RS485 Modbus RTU som standard för lokal SCADA- eller RTU-integration; och valfri 4G molngateway för direkt fjärråtkomst via webbläsare eller smartphone-app, med push-aviseringslarm.

F6: Kan panelen köras på en backupgenerator?

Ja. Panelens pumpsekvensering och mjukstartare eller stjärn-trekantstartare begränsar startströmmen, vilket gör att en generator kan starta pumpar inom sin kapacitet. En valfri generatoringångssignal kan minska antalet pumpar som får köras samtidigt när de är på reservkraft, vilket förhindrar överbelastning av generatorn.

F7: Vilket underhåll kräver panelen?

Månatlig visuell inspektion av dörrtätningar, ventilationsfilter och invändigt skick. Kvartalsvis kontroll av strömavslutningar och kontaktortillstånd. Årlig funktionstestning av nivåingångar, högnivålarm, alterneringslogik och säkerhetsanordningar. Panelens korrosionsskyddsåtgärder bör inspekteras årligen i aggressiva miljöer. Kontaktorer är den primära servicevaran, med bytesintervaller beroende på pumpcykelns frekvens.

Ett regionalt avloppsnät — Uppgradering av hissstationskontroll

Bakgrund

En regional vattenmyndighet i Storbritannien drev över 40 avloppsstationer i landsbygds- och förortsområden, samlade upp avloppsvatten från små samhällen och pumpade det till centraliserade reningsverk. Många stationer var 15 till 25 år gamla med åldrande kontrollpaneler som använde grundläggande float-switch relälogik. Myndigheten stod inför stigande utryckningskostnader för pumpblockeringar och haverier, bristande insyn i stationsstatus mellan schemalagda inspektioner och ökande svårigheter att anskaffa reservdelar.

Utmaningen

De befintliga reläbaserade panelerna erbjöd ingen fjärrövervakning, ingen detektering av pumpblockering och ingen automatisk växling – varje station körde en enda pump med manuellt standby som krävde ett fysiskt besök för att byta om. Blockeringshändelser på tjänstepumpen förblev oupptäckta tills reservpumpen också larmade, vilket resulterade i nödutryckningar och enstaka avloppsspill. Stationerna var utspridda över 1 500 kvadratkilometer, vilket gjorde det reaktiva underhållet både långsamt och kostsamt.

När myndigheten planerade en uppgradering av kontrollsystemet, var de nya panelerna tvungna att passa in i de befintliga kioskerna ovan jord utan civila modifieringar, gränssnitt mot både befintliga flottörbrytare och nya ultraljudsnivåsensorer och kommunicera via myndighetens befintliga telemetrinätverk – en blandning av UHF-radio och GPRS som krävde enkla torrkontaktlarmutgångar tillsammans med Modbus-data. Specifikationen krävde också automatisk växling, blockeringsdetektering och tätningsläckageövervakning.

Varför kontrollpanel för vattenbehandlingspump?

Den fabrikskonstruerade panellösningen mötte alla krav i ett enda paket. Paneler byggdes till de exakta monteringsmåtten för kioskens bakplan, vilket undviker något strukturellt arbete. Regulatorn accepterade både befintliga flottörbrytaringångar och nya ultraljudssignaler på 4–20 mA, vilket gör att stationerna kan uppgraderas gradvis.

Detekteringen av pumpblockering visade sig vara avgörande. Tidiga försök vid tre stationer identifierade att många blockeringsanrop faktiskt var intermittenta hakar som rensade sig själva - panelens automatiska reverse-and-försök-sekvens löste dessa utan operatörsingripande. Endast ihållande blockeringar utlöste ett larm. Övervakning av tätningsläckage upptäckte fuktinträngning i två pumpar under driftsättning, vilket möjliggjorde ett förebyggande lagerbyte innan pumparna togs i drift.

Larmutgångar konfigurerades för att samverka direkt med myndighetens befintliga UHF-telemetristationer. I kombination med Modbus-data tillgänglig för SCADA-teamet fick myndigheten både enkel felmeddelande och detaljerad stationsanalys.

Spridning

Fyrtio prefabricerade paneler, konfigurerade för dubbla pumpstationer (1,5 kW till 15 kW), tillverkades och testades under fyra månader och installerades av myndighetens elteam efter en standardiserad driftsättningsprocedur. Panelerna inkluderade mjukstartare på pumpar 7,5 kW och högre, tätningsläckage och lagertemperaturövervakningsingångar, blockeringsdetekteringslogik och både flyt- och ultraljudsnivåkompatibilitet. En gradvis utbyggnad såg sex stationer uppgraderas per månad, med hela nätverket färdigt på mindre än åtta månader.

Resultat

●  Uttryck av nödpumpar minskade med cirka 60 % under det första året, drivet av den automatiska reversera och försök att åtgärda mindre blockeringar och tidig varning från tätningsläckageövervakning som möjliggör planerat underhåll.

●  Pumpväxling balanserade drifttimmar över drift- och standbypumpar för första gången på de flesta stationer, vilket förlänger serviceintervallerna för mekanisk tätning och lager.

●  SCADA-teamet fick synlighet i realtid av sumpnivåer, pumpstatus och drifttimmar på alla 40 stationer, vilket ersatte det tidigare beroendet av fysiska inspektioner varje vecka.

●  Operatörer rapporterade att den standardiserade panellayouten över alla stationer dramatiskt förenklade felsökningen, eftersom varje tekniker visste exakt var varje komponent och terminal fanns.

●  Myndigheten har sedan antagit samma panelspecifikation för ytterligare 15 stationer i ett nätverksutvidgningsprogram.
