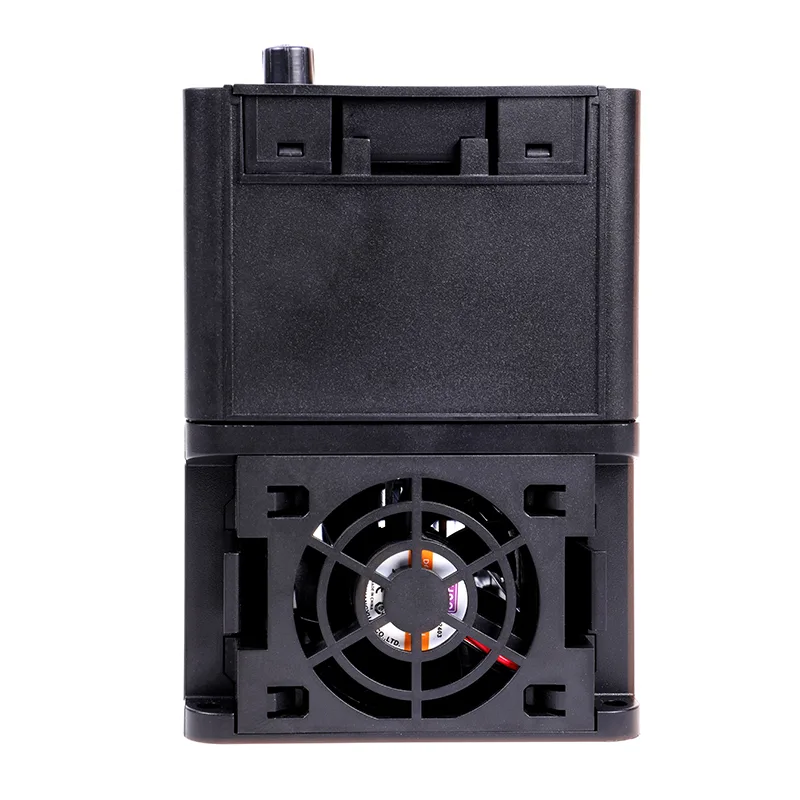

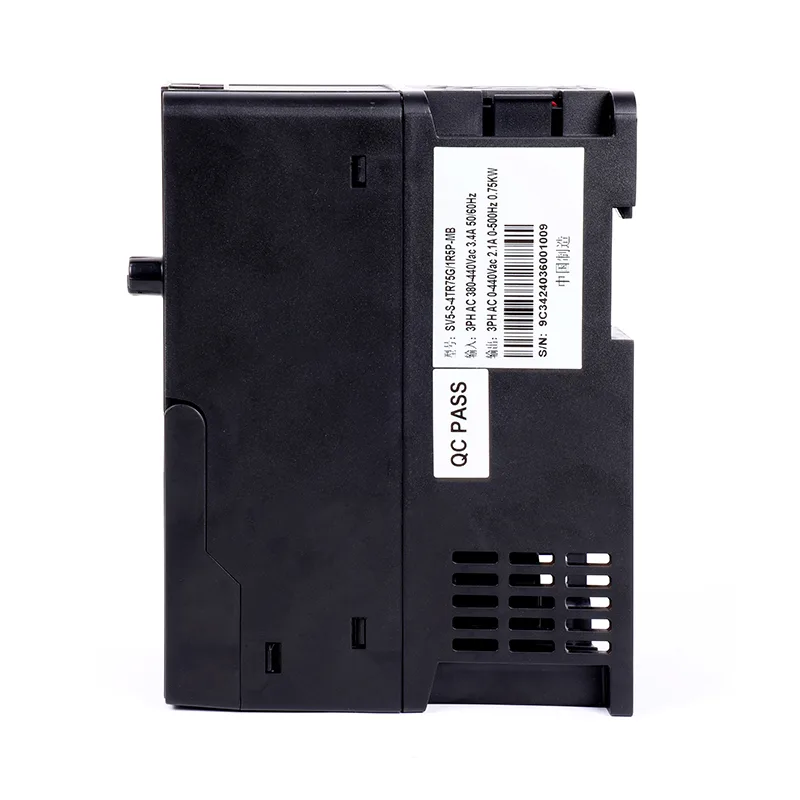

280KW VFD vattenbehandlingssystem

CSIVEI 280KW VFD Water Treatment System är en högkapacitetsdrivenhet konstruerad för ultratunga industriella applikationer. Denna drivenhet är designad för stora kompressorer, extrudrar, gruvlyftar och högeffektspumpar och ger kompromisslös prestanda och tillförlitlighet. Med avancerad vektorkontroll med högt startmoment, inbyggt EMI-filter, redundant kylsystem och omfattande kommunikationsalternativ inklusive Ethernet/IP och Profinet. Den robusta IP20/IP21-kapslingen med förstärkta samlingsskenor säkerställer stabil drift i de mest krävande industriella miljöerna. Med intelligent energihantering och omfattande diagnostiska funktioner ger den den kraft och precision som krävs för kritiska industriella processer.

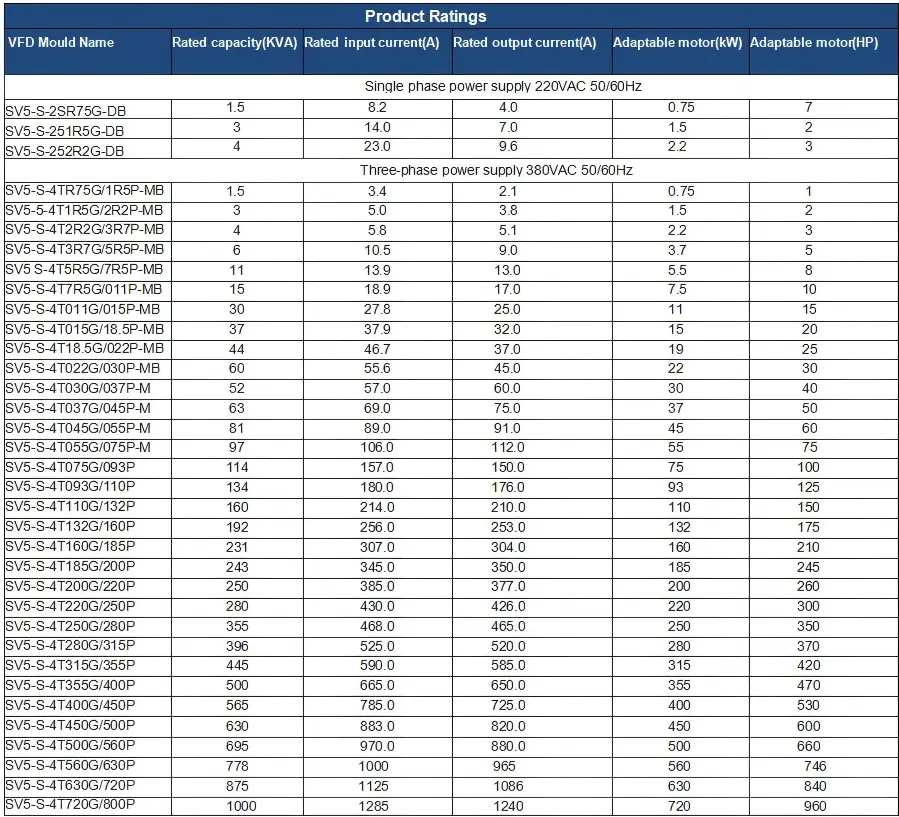

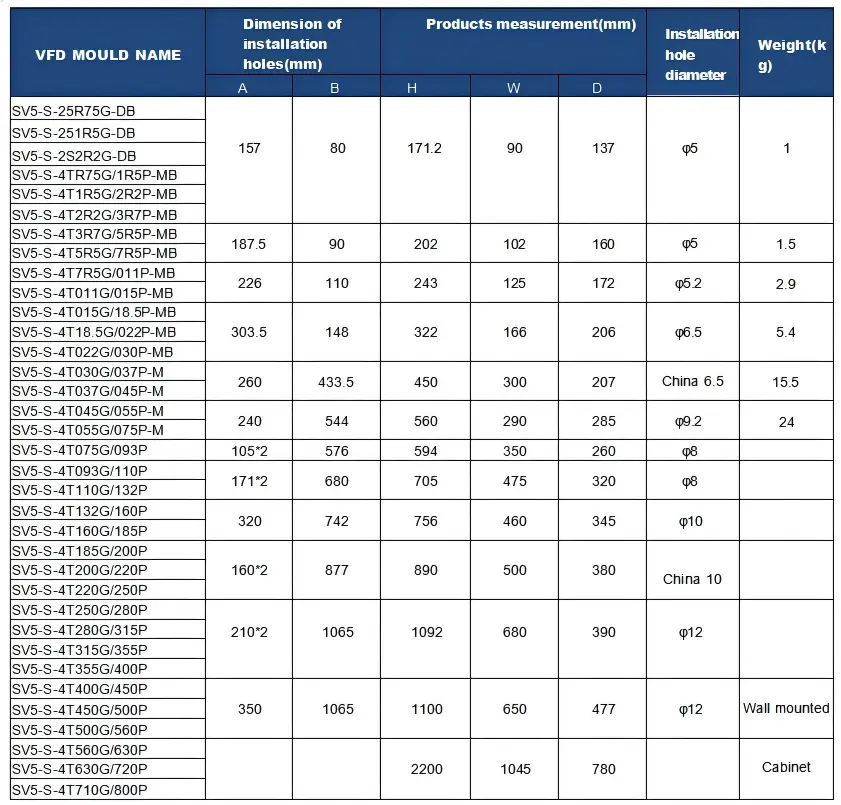

Kärnparametrar och specifikationer

Typiska applikationer

CSIVEI 280KW VFD Water Treatment System är en högeffektsenhet för megaindustriella projekt:

Storskaliga pumpar – kommunal vattenförsörjning, huvudpumpar för bevattningsdistriktet

Högeffektsfläktar – gruvventilation, vindtunnel, huvudfläktar för kyltornet

Kompressorer – stora industriella luftstationer, processgaskompressorer

Gruvdrift – SAG-kvarnar, kulkvarnar, transportörer med långa avstånd

Kraftproduktion – pannmatningspumpar, ID/FD-fläktar i termiska anläggningar

Dess modulära design möjliggör enkelt underhåll och servicevänlighet i trånga utrymmen.

Användarvänlig drift & enkel installation

CSIVEI VFD-serien prioriterar användarvänlighet, minskar installationstiden och förenklar den dagliga driften för ingenjörer och underhållspersonal.

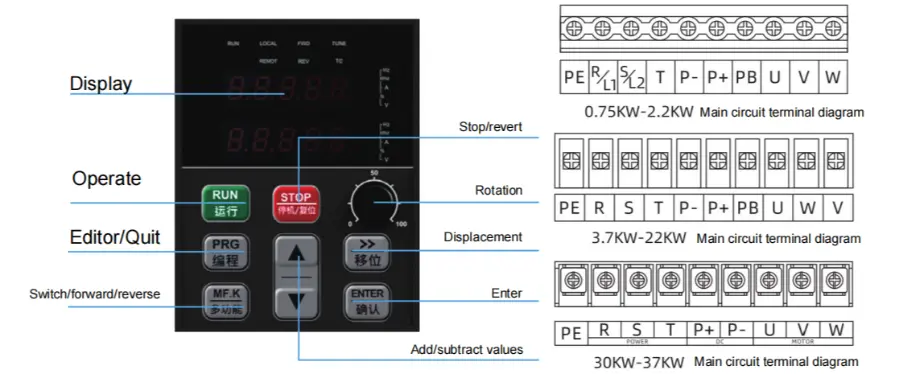

Intuitiv knappsats – LED/LCD-knappsatsen ger tydlig parametervisning och snabb navigering. Parametergrupper är logiskt organiserade och flerspråksstöd säkerställer tillgänglighet för globala användare.

Snabbstartsguide – Steg-för-steg-inställning guidar användare genom grundläggande parameterkonfiguration på några minuter. Förkonfigurerade applikationsmakron (fläkt/pump, transportör, konstant vridmoment) tillåter en-touch-inställning för vanliga applikationer.

Parameterkopieringsfunktion – Ladda upp parametrar från en enhet till manöverpanelen och ladda ner till flera enheter, vilket avsevärt minskar inställningstiden för system med flera enheter och säkerställer konsekvent konfiguration.

Avtagbar knappsats – Knappsatsen kan fjärrmonteras med hjälp av en förlängningskabel, vilket möjliggör bekväm manövrering från kontrollpaneldörrar eller avlägsna platser.

Kompakt design – Utrymmesbesparande fotavtryck möjliggör montering sida vid sida, maximerar paneldensiteten och minskar kraven på skåpstorlek.

Vanliga frågor

Hur felsöker jag vanliga fel?

Frekvensomriktaren visar felkoder på manöverpanelen för snabb diagnos:

●  OC (överström) – kolla efter kortslutningar, problem med motorlindning eller för kort accelerationstid

●  OV (överspänning) – kontrollera bromsmotståndet (om det används) eller retardationstiden är för kort

●  UV (underspänning) – kontrollera ingående ström och kablar

●  OH (övertemperatur) – kontrollera kylfläkten, omgivande temperatur och monteringsavstånd

●  OL (överbelastning) – kontrollera motorbelastningen, öka accelerationstiden eller överväg att utöka frekvensomriktaren

●  Handboken har en fullständig felkodstabell med detaljerade steg. Om något fortfarande är avstängt kan CSIVEIs tekniska support hjälpa dig.

Vad är skillnaden mellan V/F-kontroll och vektorkontroll?

V/F-kontroll håller ett fast spänning-till-frekvensförhållande. Det är bra för fläktar, pumpar och allmänna applikationer där exakt hastighetskontroll inte är kritisk. Vektorkontroll separerar flöde och vridmoment så att du kan styra dem oberoende – det ger dig högre startmoment (upp till 150 % vid 0,5 Hz) och bättre hastighetsnoggrannhet. Sensorlös vektor behöver ingen kodare; closed-loop-vektor gör det, och den skjuter hastighetsnoggrannheten till 0,1 %. De flesta CSIVEI-enheter stöder båda, så du kan välja vilken som passar din applikation.

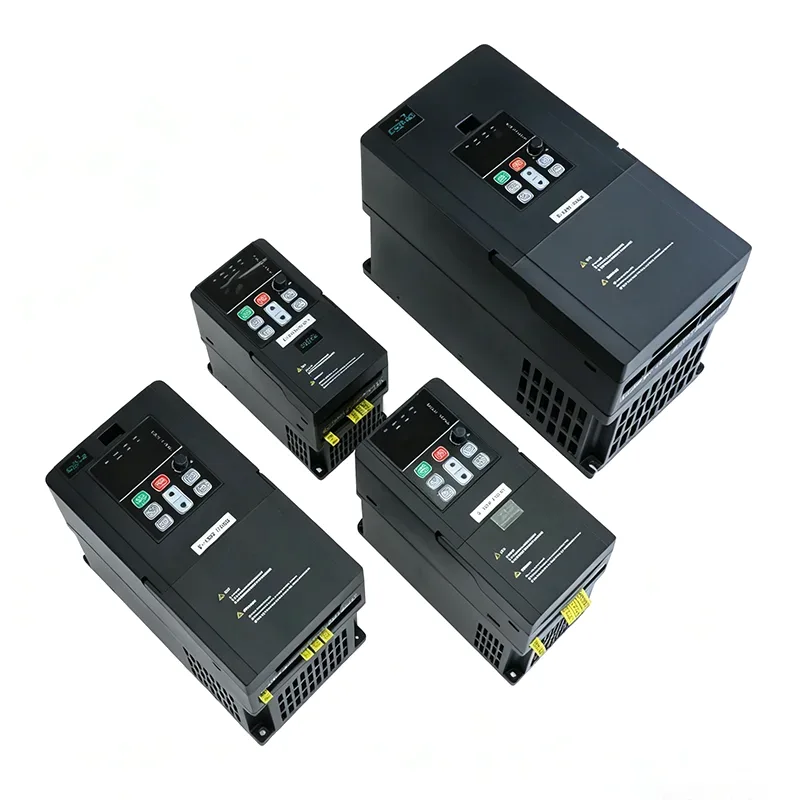

Kan jag använda en enfasig ingångs-VFD med en trefasmotor?

Ja. CSIVEI:s 280KW VFD-vattenbehandlingssystem tar enfas in- och utmatning av trefaseffekt till motorn. Det är en vanlig installation när endast enfaseffekt är tillgänglig men du vill ha effektiviteten och tillförlitligheten hos en trefasmotor. Se bara till att motorns spänning matchar frekvensomriktarens utgång – 230V trefas.

Hur sparar VFD energi?

För variabla vridmomentbelastningar som fläktar och pumpar följer kraften affinitetslagarna – den är proportionell mot hastighetskuben. En sänkning av hastigheten med 20 % minskar energianvändningen med ungefär 50 %. Funktionen Automatic Energy Optimization (AEO) reducerar spänningen för att matcha den faktiska belastningen för extra besparingar. Viloläge stänger också av motorn under perioder med låg efterfrågan, vilket eliminerar tomgångskraft.

Kommer VFD med en garanti och teknisk support?

Ja. CSIVEI-drivenheter levereras med en standardgaranti på 18 månader från tillverkningsdatum (eller 12 månader från installation, beroende på vilket som är senare). Förlängda garantialternativ är tillgängliga för kritiska applikationer. Global teknisk support är tillgänglig via e-post, telefon och onlineresurser – användarmanualer, applikationsguider och konfigurationsprogram ingår.

Kundfall: Vattenförsörjning med konstant tryck

Ett bostadskomplex i Sydostasien upplevde fluktuerande vattentryck under högtrafik, vilket ledde till klagomål från hyresgäster. Det befintliga pumpsystemet körde med fast hastighet, vilket slösar energi under perioder med låg efterfrågan.

Lösning: Ett CSIVEI 280KW VFD-vattenbehandlingssystem installerades för att styra huvudboosterpumpen, med en trycksensor som ger feedback till den inbyggda PID-regulatorn.

Resultat:

Stabilt vattentryck bibehålls på 4,5 bar oavsett behov

Energiförbrukningen minskade med 38 % jämfört med drift med fast hastighet

Pumpmotorstarter reducerade från 20+ gånger per dag till kontinuerlig jämn drift

Återbetalningstid uppnådd på 11 månader

Systemet har fungerat tillförlitligt i över två år utan oplanerade stillestånd.
