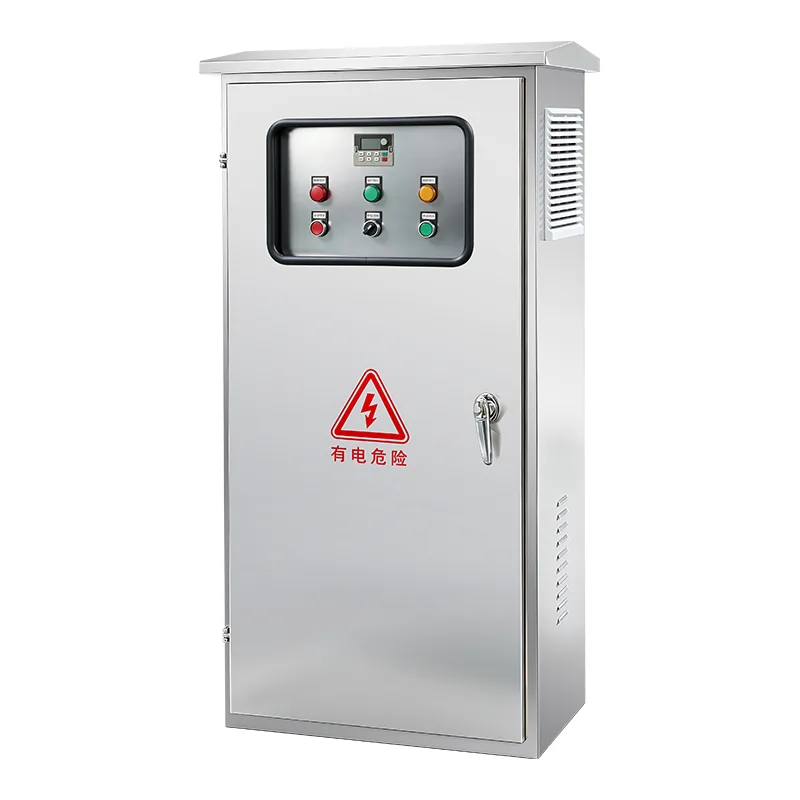

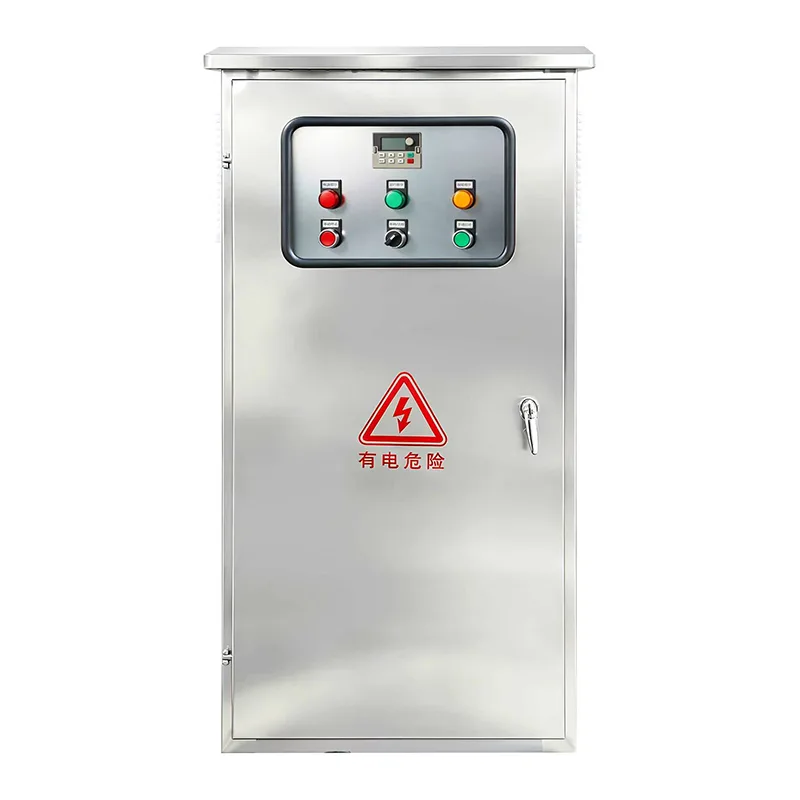

EV-laddare Power Distribution Cabinet

Tillgängligt i flexibla konfigurationer för att passa alla laddningsplatsers layout, Csivei-fabrikens kvalitet EV Charger Power Distribution Cabinet accepterar en enda inkommande AC-försörjning - vanligtvis 400V trefas med strömvärden från 100A till 1600A och högre - och distribuerar den till flera utgående laddarkretsar. Varje utgående matare skyddas individuellt av en strömbrytare i formgjuten hölje eller säkrad frånskiljare, med dedikerat jordfelsskydd vid behov. Ett centraliserat energimätfack rymmer intäktsmätare, vilket möjliggör fakturering per krets eller per laddare i enlighet med lokala nätkrav. Överspänningsskydd av typ 1+2 på huvudbussen skyddar hela anläggningen mot blixtinducerade transienta överspänningar. Skåpets hölje, klassad IP54 till IP65 beroende på användningsmiljön, är tillverkad av galvaniserat stål med väderbeständig pulverbeläggning. En valfri smart energistyrningskontroll ger lastbalansering, fasrotation, laddarschemaläggning och realtidsövervakning via RS485 Modbus eller Ethernet, integrerad sömlöst i OCPP-baserade laddningshanteringsplattformar. Full överensstämmelse med IEC 61439-1, IEC 60364-7-722 och tillämpliga regionala standarder bibehålls.

Produktapplikationer

EV Charger Power Distribution Cabinet, som fungerar som den elektriska stommen i alla moderna elladdningsinstallationer, konsoliderar strömhanteringen på platsen i ett enda fabrikskonstruerat hölje – vilket minskar elarbeten på plats, accelererar idrifttagningen och förbättrar driftsäkerheten.

Offentliga snabbladdningsstationer

Serviceområden för motorvägar, laddningsplatser i städer och bensinstationer som använder flera DC-snabbladdare kräver robust kraftdistribution med hög kapacitet. Skåpet tar emot huvudförsörjningen och distribuerar skyddade, individuellt mätta matningar till varje laddare. Det centraliserade mätarfacket stöder fakturering i nätklass för varje fack, medan det integrerade överspänningsskyddet skyddar dyr snabbladdare från nättransienter.

Laddningsdepåer för flotta och logistik

Elbussdepåer, last-mile-leveransnav och kommunala flottanslutningar kör flera laddare samtidigt under nattens laddningsfönster. Distributionsskåpet centraliserar inkommande kraft- och lasthantering, vilket gör att depåoperatören kan balansera efterfrågan mellan laddare, förhindra huvudbrytarens utlösningar och schemalägga laddning till lågtrafiktariffperioder. Skåpets generösa matarkapacitet rymmer framtida flottans expansion utan större elektriska omarbetningar.

Laddningsinstallationer för kommersiella och arbetsplatser

Kontorstorn, köpcentrum och företagsparker som tillhandahåller laddning av elbilar för anställda eller kunder använder vanligtvis dussintals AC-laddare över flera parkeringsnivåer. Ett centralt fördelningsskåp per våning eller zon tar emot en undernätmatning och distribuerar ström till individuella väggmonterade laddare. Mätning per krets möjliggör noggrann energikostnadsallokering till hyresgästföretag eller avdelningsbudgetar.

Bostadslägenhet & Condominium Parkering

Flervåningsbostäder som eftermonterar elbilsladdning över tiotals eller hundratals parkeringsplatser drar nytta av ett distributionsskåp. Ett eller flera skåp placerade i elektriska stigarrum eller kopplingsrum på parkeringsnivå tar emot byggnadens EV-dedikerade försörjning och distribuerar skyddade, uppmätta matningar till individuella laddare vid invånare. Lasthantering i skåpet förhindrar laddning av elbilar från att överskrida byggnadens tilldelade elektriska kapacitet.

Motorväg och avlägsna rastplatser

Fristående laddningsplatser borta från stadsinfrastruktur saknar ofta befintliga LV-fördelningstavlor som är lämpliga för EV-laddare. Ett dedikerat strömfördelningsskåp utplacerat i anslutning till transformatorn eller generatorset ger en komplett, förkonfigurerad LV-distributionspunkt – vilket eliminerar behovet av anpassad växeltavlatillverkning på plats och minskar idrifttagningstiden avsevärt.

Mixed-Use Developments & Mega-Projects

Storskaliga utvecklingar som kombinerar bostäder, kommersiella, handel och offentliga parkeringar kan distribuera flera distributionsskåp i en skiktad arkitektur. Ett huvudinkommande skåp vid transformatorstationen matar underdistributionsskåp i varje parkeringszon, vilket skapar en strukturerad, skalbar kraftdistributionstopologi som matchar fasbyggd konstruktion och växande EV-upptag.

Teknisk djupdykning

EV Charger Power Distribution Cabinet är konstruerat som en helt integrerad, fabriksmonterad LV-växel som är speciellt designad för de unika elektriska kraven för EV-laddningsinfrastruktur.

Inkommande försörjning och huvudskydd

Skåpets inkommande sektion accepterar enkla eller dubbla matningskablar som avslutas på en huvudströmbrytare eller luftströmbrytare som är klassade för att matcha platsens maximala behov. ACB:er med mikroprocessorbaserat skydd erbjuder justerbara trösklar för överbelastnings-, kortslutnings- och jordfelsskydd, med ljusbågsreducerande funktioner där så krävs. Inkommande överspänningsskydd — Typ 1 SPD:er som kan hantera impulsströmmar upp till 25kA (10/350μs) — ger den första försvarslinjen mot direkta blixtnedslag på uppströms infrastruktur.

Utgående matardistribution

Flera utgående laddarkretsar skyddas av individuella strömbrytare i formgjuten hölje eller säkrade frånskiljare, var och en klassad för den anslutna laddarens maximala inström. Matare är anordnade för balanserad fasfördelning över trefasskensystemet, vilket minimerar nollström och förbättrar den totala strömkvaliteten. För DC-snabbladdare, MCCB:er med justerbara magnetiska utlösningsinställningar tillgodoser laddarens inrush-egenskaper utan störande utlösning. Restströmsskydd — typ B eller typ A med 6mA DC-detektion — tillhandahålls på relevanta kretsar i enlighet med IEC 60364-7-722.

Integrerad mätararkitektur

Ett dedikerat mätfack rymmer intäktsklassade energimätare för varje utgående krets eller grupper av kretsar, beroende på faktureringskrav. Mätare kommunicerar via Modbus RTU eller TCP/IP till en centraliserad datakoncentrator, som överför konsoliderad data till laddningshanteringsplattformen eller faktureringssystemet. MID eller motsvarande certifierade mätare finns tillgängliga för marknader som kräver reglerad intäktsmätning.

Lasthantering och smart kontroll

En valfri inbyggd lasthanteringskontroller övervakar förbrukningen i realtid på huvudinkomsttagaren och varje utgående matare. När den totala efterfrågan på plats närmar sig det konfigurerade maximumet, allokerar styrenheten dynamiskt tillgänglig kapacitet mellan anslutna laddare – vilket minskar uteffekten på lägre prioriterade fack, skjuter upp schemalagda sessioner eller aktiverar fasrotation för att bibehålla tjänsten samtidigt som den förhindrar överbelastning av huvudbrytaren. Kommunikation med individuella laddare sker via OCPP eller direkt Modbus, och styrenheten kan reagera på externa signaler som t.ex. tariffer under dygnet, tillgänglighet av solenergi eller kommandon för byggnadsenergiledningssystem.

Samlingsskensystem och intern ledningsdragning

Huvudskensystemet är tillverkat av förtennad koppar eller aluminium, dimensionerad för märkström med lämplig nedstämpling för temperaturhöjning i inre kapsling. Samlingsskenestöd är glasfiberförstärkt polymer klassad för att tåla kortslutning. Intern kabeldragning använder flamskyddad, låg rök-noll-halogen kabel, med alla kontroll- och mätkretsar åtskilda från kraftvägen. Kabelgenomföring sker via löstagbara glandplattor i skåpets bas, dimensionerade för specificerade in- och utgående kabeltvärsnitt.

Kapsling, miljöskydd och kyla

Det golvstående skåpet är konstruerat från 1,5 mm till 2,0 mm galvaniserad stålplåt, med helsvetsade sömmar och en UV-stabiliserad pulverlackerad finish. Standardskyddsklassning är IP54, med IP65 tillgänglig för utomhusmiljöer eller miljöer med hög damm. Kapslingen har en gångjärnsförsedd, packad framdörr med låsbart handtag och valfritt visningsfönster över mätinstrument. Passiv ventilation tillhandahålls av filtrerade jalusier eller ventilationsavlopp, med naturlig konvektion med hjälp av beräknade luftvägar. För skåp med hög kontinuerlig lasttäthet är termostatstyrd varmluftsventilation integrerad, med larmkontakter för fläktfel. Interna antikondensvärmare finns tillgängliga för installationer med kall eller hög luftfuktighet.

Säkerhet och efterlevnad

Skåpet är konstruerat och testat enligt IEC 61439-1 och IEC 61439-2 för lågspänningsställverk och styrutrustning, med specifik överensstämmelse med IEC 60364-7-722 för elmatningsutrustning. Inneslutning av inre ljusbågsfel, fingersäker komponentskärmning och en inkommande huvudisolator som kan användas utan att öppna skåpdörren är standard. Jordkontinuitet över alla sektioner säkerställs via en dedikerad skyddsjordsamlingsskena ansluten till kapslingen. Alla komponenter är CE-märkta, med UL och andra regionala certifieringar tillgängliga.

FAQ

F1: Hur många laddare kan ett distributionsskåp stödja?

Antalet utgående matare är fullt konfigurerbart. Ett enda skåp kan vanligtvis stödja 4 till 24 laddarkretsar, beroende på strömstyrkan för varje laddare och den totala inkommande kapaciteten. För större anläggningar kan flera skåp kaskadkopplas i en huvud- och underdistributionstopologi.

F2: Behöver jag en separat mätare för varje laddarkrets?

Detta beror på dina faktureringskrav. För offentlig laddning där varje fack måste faktureras oberoende rekommenderas mätning per krets. För vagnparksdepåer eller arbetsplatsladdning där total energiförbrukning allokeras internt kan gruppmätning räcka. Skåpet kan konfigureras för båda tillvägagångssätten.

F3: Vilken inkommande matningsspänning och strömklasser finns tillgängliga?

Standardkonfigurationer accepterar 230/400V trefas, 50/60Hz, med märkström för inkommande ström från 100A till 1600A. Högre betyg finns tillgängliga på begäran. För större installationer kan en dedikerad transformator mata skåpet direkt.

F4: Kan skåpet installeras utomhus bredvid laddarna?

Ja. Skåpet finns i IP55 eller IP65 klassificering för utomhusinstallation. Ett solskydd och en anti-kondensvärmare rekommenderas för längre utomhusservice i varmt, fuktigt eller kallt klimat. Skåpet kan monteras på en sockel eller dyna av betong, med bottenkabelgenomföring genom tätade packboxar.

F5: Vad är lasthanteringskontrollern och hur fungerar den?

Den valfria smarta kontrollern övervakar realtidsförbrukningen på alla kretsar. När den totala efterfrågan närmar sig webbplatsens maximalt tillåtna belastning, minskar den dynamiskt strömmen på laddare med lägre prioritet eller roterar laddningsscheman för att förhindra att huvudbrytaren löser ut. Detta gör att fler laddare kan anslutas till en given strömförsörjning, vilket minskar den erforderliga nätanslutningskapaciteten och tillhörande förbrukningskostnader.

F6: Hur integreras detta skåp med ett laddningshanteringssystem (CMS)?

Skåpets mät- och lasthanteringskontroller stöder Modbus RTU/TCP och kan samverka med OCPP-kompatibla laddningshanteringsplattformar. Mätardata och larmstatus överförs till CMS, vilket gör det möjligt för operatörer att se strömfördelningen över hela anläggningen i samma instrumentpanel som används för laddarhantering.

F7: Kan skåpet rymma framtida laddare?

Ja. Skåpet kan förses med extra utgående matarpositioner, förinstallerad samlingsskenas kapacitet och plats för ytterligare mätmoduler. Detta gör att nya laddarkretsar kan läggas till genom att ansluta laddarkabeln och installera matarbrytaren, utan att behöva ändra samlingsskenan.

F8: Vilka regulatoriska standarder uppfyller skåpet?

Skåpet är konstruerat och testat enligt IEC 61439-1/2, med specifika elbilsinstallationskrav enligt IEC 60364-7-722. Regionala certifieringar inklusive CE, UKCA och motsvarande är tillgängliga. Vi tillhandahåller fullständig dokumentation inklusive enkelradsdiagram, testcertifikat och installationsmanualer med varje skåp.

5. En återförsäljare av bränsle på flera platser — Nationell EV-snabbladdningsutbyggnad

Bakgrund

En nationell återförsäljarkedja för bränsle som driver över 200 bensinstationer genomförde ett ambitiöst program för att installera DC-snabbladdningshubbar på högtrafikerade platser längs stora motorvägar. Varje plats skulle distribuera fyra till åtta dubbelkanon DC-snabbladdare, vilket skapade 8 till 16 laddningsplatser. Utbyggnaden skulle levereras i etapper, med potential att fördubbla laddningskapaciteten vid framtida datum.

Utmaningen

Varje plats presenterade en konsekvent uppsättning utmaningar inom elektrisk infrastruktur. Den befintliga LV-distributionen inom bensinstationskiosken var inte designad för kraven från DC-snabbladdare, som tillsammans skulle kunna kräva 400A till 800A per plats. Anpassad växeltillverkning på plats för varje plats skulle medföra betydande ingenjörskostnader, inkonsekvent kvalitet och förlängd stilleståndstid under installationen. Anslutningspunkten för elförsörjningen var ofta placerad bort från de idealiska laddarpositionerna, vilket krävde ett strukturerat tillvägagångssätt för kabeldistribution.

Återförsäljaren krävde också centraliserad energimätning för varje laddningsplats för att stödja kundfakturering per session, och krävde robust skydd för den dyra snabbladdarelektroniken. Med bensinstationer klassade som farliga områden var strikt elsäkerhet och regelefterlevnad inte förhandlingsbar.

Varför EV Charger Power Distribution Cabinets?

Ett standardiserat, fabrikskonstruerat kraftfördelningsskåp valdes som ryggraden för varje anläggning. Varje skåp konfigurerades för att matcha platsens strömbehov och laddare - vanligtvis en 630A eller 800A inkommande strömförsörjning med åtta utgående 125A till 160A matarkretsar.

Skåpets integrerade tillvägagångssätt gav omedelbara fördelar:

●  En förtestad kapsling ersatte vad som skulle ha varit en specialbyggd växel, vilket sparade veckor av elteknik på plats per plats.

●  Mätning av intäktsgrad per krets i skåpets dedikerade mätarfack tillhandahöll faktureringsdata för varje laddningsfack, integrerad direkt i återförsäljarens betalningsplattform.

●  Typ 1+2 överspänningsskydd på huvudinkommande strömförsörjning och typ 2 SPD:er på utgående matare gav skiktskydd för laddarens elektronik.

●  Den huvudsakliga inkommande isolatorn och individuella matarbrytare tillät säker isolering för underhåll, med en låsningsfunktion för entreprenörens säkerhet.

●  Den utomhusklassade IP65-kapslingen med anti-kondensvärmare innebar att skåpet kunde placeras intill laddarna, vilket minimerar utgående kabeldragningar.

●  Reservmatarpositioner inkluderades på varje plats, vilket gör att ytterligare laddare kan anslutas i framtida faser utan att byta ut skåpet eller större elektriska omarbetningar.

Spridning

Standardiserade 800A-klassade EV-laddare Power Distribution Cabinets med åtta utgående matarkretsar distribuerades över de första 50 platserna. Varje skåp inkluderade inkomstklassad mätning på alla kretsar, överspänningsskydd av typ 1+2 och en IP65-kapsling med anti-kondensvärme. Skåpen tillverkades, testades och skickades som kompletta enheter, som endast krävde inkommande matningsanslutning och utgående laddarkabel på plats. Driftsättningstiden var i genomsnitt under två dagar per anläggning från leverans till spänningssättning.

Resultat

●  Idrifttagningstiden för webbplatsen minskade med cirka 60 % jämfört med anpassade växellösningar, vilket påskyndade det nationella utbyggnadsprogrammet.

●  Den standardiserade skåpdesignen eliminerade variationer i elkvalitet och säkerhetsöverensstämmelse över hela webbplatsportföljen.

●  Efter 18 månaders drift registrerades noll skåprelaterade elektriska fel, med överspänningsskydd som bekräftades ha fungerat på två ställen under blixtnedslag, vilket skyddade nedströms laddarens elektronik.

●  Reservmatarpositionerna aktiverades på 15 platser i fas två av lanseringen, med nya laddarkretsar som lades till på under en dag – vilket validerar den framtidssäkra designstrategin.

●  Bränsleåterförsäljaren har sedan antagit samma skåpspecifikation för ytterligare 50 platser, där deras elteknikteam nämner skåpets integration med deras centraliserade CMS-plattform som en viktig operativ fördel.
