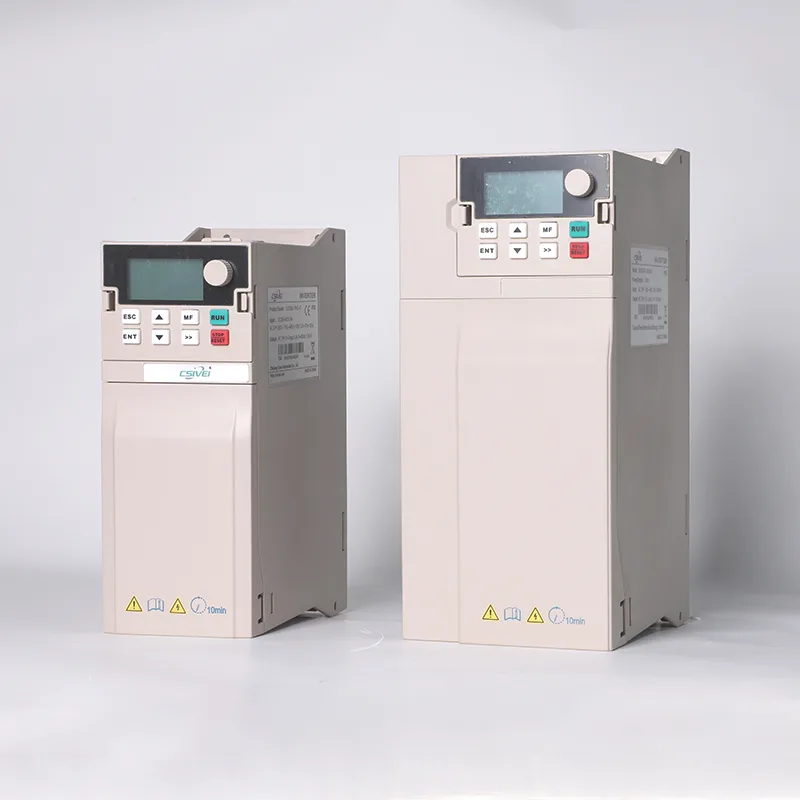

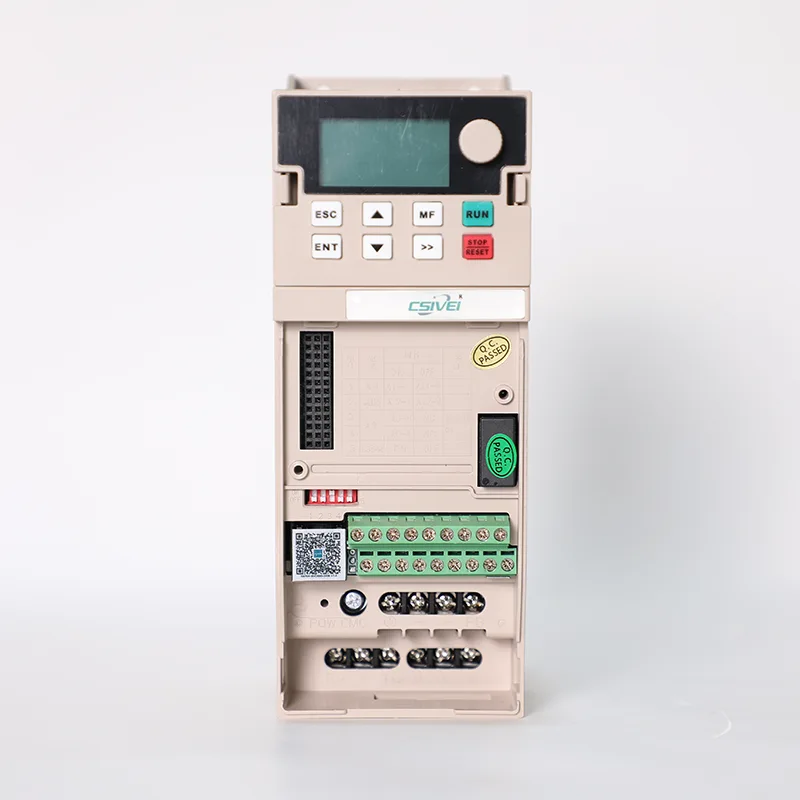

CSIVEI-fabrikens högpresterande 1 fas in 3 fas ut 11kw pumpväxelriktare är en kompakt, högeffektiv lösning för trefasiga solpumpssystem. Den innehåller MPPT-algoritmer med upp till 99 % spårningseffektivitet, vilket möjliggör direktanslutning till solpaneler utan batterier. Frekvensomriktaren stöder både V/F och vektorstyrning, vilket säkerställer smidig pumpstart även under låg irradians. Inbyggda skyddsfunktioner inkluderar överspänning, underspänning, överström, torrkörning och detektering av rörsprängningar. IP20-kapslingen möjliggör montering sida vid sida. Idealisk för bevattning på små gårdar, trädgårdsfontäner och vattenöverföring i avlägsna områden. CSIVEI levererar pålitlig prestanda med enkel driftsättning.
| MODELL | 1 Fas in 3 Fas Ut 11kw Pump Inverter |
| Ingångsspänning | AC,1PH,220V(-15%)~240V(+10%) |
| AC,3PH,380V(-15%)~440V(+10%) | |
| Nominell frekvens | 50/60Hz |
| Frekvensområde | ±5 % (47,5~63 Hz) |
| Utspänning | 0-utgångsspänning |
| Utgångsfrekvens | 0,1~500Hz |
| Högsta frekvens | Vektorkontroll: 0~500Hz |
| V/F-kontroll:0~500HZ | |
| Bärvågsfrekvens | 0,8KHz~8KHz |
| Bärfrekvensen kan justeras automatiskt enligt belastningsegenskaperna | |
| Ingångsfrekvensupplösning | Digital inställning:0,01Hz |
| Simuleringsinställning: Maximal frekvens x 0,025 % | |
| Kontrollmetod | SVC Vektorkontroll med öppen slinga |
| V/F Varvtalsreglering med öppen slinga | |
| Startmoment | 0,5 Hz/150 % (SVC) |
| Hastighetsområde | 1:100(SVC) |
| Hastighetsstabilitetsnoggrannhet | ±0,5 %(SVC) |
| Överbelastningskapacitet | 150% Märkström: 60s, 170% Märkström: 12s, 190% Märkström: 1,5s |
| Vridmoment ökar | Automatisk vridmomentförstärkning；Manuell vridmomentförstärkning: 0,1%~30,0% |
| V/F-kurva | Tre metoder: 1. Linjär; 2. Multifokal; 3. V/F-kurva av effekttyp |
| V/F-separation | 2 metoder: Helt åtskilda; Parhus |
| Acceleration och retardationskurva | Linjära eller S-kurva acceleration och retardationsmetoder. Två typer av accelerations- och retardationstider, med ett tidsintervall på 0,0~6500,0s |
| DC-bromsning | DC-bromsningsfrekvens:0,00Hz~Maximal frekvens |
| Bromsningstid: 0.0s~36.0s | |
| Strömvärde för bromsdrift:0,0%~100,0% | |
| Jogg kontroll | Jogg frekvensområde: 0,00 Hz till maximal frekvens. Joggacceleration och retardationstid: 0,0s till 6500,0s |
| Inbyggd PID | Det kan bekvämt åstadkomma ett styrsystem med sluten krets för processkontroll |
| AVR | När nätspänningen ändras kan den automatiskt bibehålla en konstant utspänning. |
| Vridmomentbegränsning och kontroll | "Grävmaskin"-funktioner begränsar automatiskt vridmomentet under drift för att förhindra frekventa överströmsutlösningar |
Denna VFD är designad för vattenförsörjning på landsbygden och driver pumpar som lyfter vatten från borrhål, floder eller reservoarer till förhöjda lagringstankar eller direktdistributionsnätverk. Systemet fungerar automatiskt: när solenergin är tillräcklig fyller pumpen tanken; när tanken är full går frekvensomriktaren in i viloläge, vilket bevarar den mekaniska livslängden. Idealisk för byvattenkiosker, skolvattensystem och hälsokliniker. Den inbyggda PID säkerställer konstant tryck i förhöjda tankar, medan MPPT-algoritmen extraherar maximal effekt från solpaneler även under molniga dagar. Denna lösning ger rent, billigt vatten för dricks- och sanitet utan diesel- eller nätberoende.
Att skydda pumpen från skador är avgörande i solvattensystem. CSIVEI 1 Phase in 3 Phase Out 11kw Pump Inverter inkluderar en omfattande uppsättning pumpspecifika skydd:
● Torrkörningsskydd – övervakar ström, effekt eller valfri flödessensor; stoppar pumpen när vattenkällan är slut och försöker automatiskt igen efter ett inställbart intervall.
● Detektering av rörsprängningar/lågt flöde – upptäcker plötsligt strömfall som indikerar rörbrott eller läckage, stängs av för att förhindra översvämning.
● Överströms- och överbelastningsskydd – förhindrar att pumpen överhettas på grund av sand, avlagringar eller lagerfel.
● Underspännings- och överspänningsavstängning – skyddar frekvensomriktaren och motorn från instabil solenergi.
● Anti-reverserad bevattning – när pumpen stannar kan en backventil styras för att förhindra vattenåterflöde som snurrar motorn bakåt.
Dessa skydd förlänger pumpens livslängd, minskar underhållsbesök och ger tillförlitlig vattenleverans i fjärranslutna solcellsinstallationer.
F1: Har den här enheten inbyggd Wi-Fi eller mobil för fjärrövervakning?
S: Omriktaren har en RS485 Modbus RTU-port. För att aktivera trådlös övervakning, lägg till en extern gateway (t.ex. CSIVEI CloudBox) som ansluter via Wi-Fi, Ethernet eller 4G. Gatewayen laddar upp data till CSIVEI Cloud eller tredjepartsplattformar.
F2: Kan jag köra pumpen direkt från solpaneler utan batterier?
A: Ja. CSIVEI 1 Phase in 3 Phase Out 11kw pumpväxelriktare är designad för direkt solenergi-till-pump-drift. Den använder MPPT för att konvertera variabel DC från paneler till stabil AC för pumpen. Drivningen startar automatiskt när solenergin överstiger pumpens tröskelvärde och stannar när den inte räcker till, vilket skyddar motorn.
F3: Behöver jag en DC-brytare mellan panelerna och frekvensomriktaren?
S: Ja, en DC-märkt kretsbrytare eller säkringsfrånskiljare är obligatoriskt för säkerhet och kodöverensstämmelse. CSIVEI rekommenderar en 2-polig DC-brytare med en storlek på 1,25x den maximala DC-strömmen.
F4: Hur ställer jag in konstanttrycksläge?
S: Anslut en 4‑20mA tryckgivare till analog ingång AI1. Ställ in parameter P.00 = 1 (PID-läge). Ställ sedan in måltrycket i P.77 (tekniska enheter). Frekvensomriktaren kommer att justera pumphastigheten för att bibehålla det trycket oavsett solvariation.
F5: Vad är den förväntade livslängden för denna solcells-VFD?
S: Med korrekt installation (ren, torr, inom temperaturgränserna) håller frekvensomriktaren vanligtvis 10–15 år. Elektrolytiska kondensatorer åldras snabbare i varma miljöer – att hålla omgivningen under 40°C förlänger livslängden. Kylfläkten kan behöva bytas ut vart 5-7 år.
Systemet har fungerat felfritt i tre år, vilket har förändrat samhällets hälsa och ekonomisk aktivitet.
