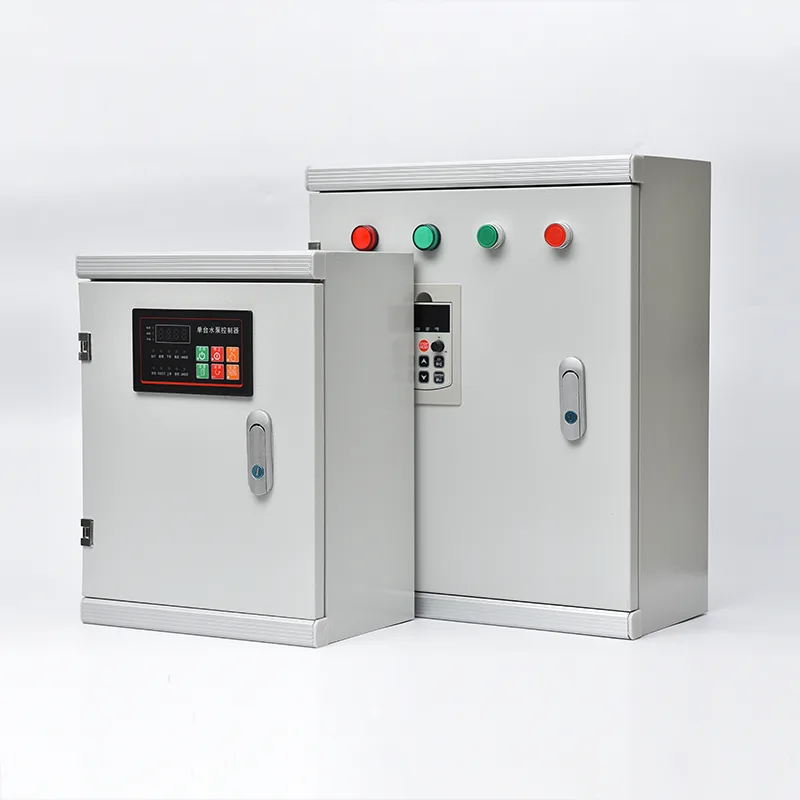

Motorstyrcentralskåp

Som en professionell tillverkare i Kina vill Csivei ge dig ett kvalitetsskåp för motorstyrning, som är en golvstående enhet med flera sektioner, framtill med ett horisontellt samlingsskenesystem klassat 400A till 6300A och kortslutningsmotstånd upp till 100kA. Varje vertikal sektion accepterar utdragbara eller fasta funktionsenheter: DOL, stjärn-trekant, mjukstartare eller VFD-motorstartare, plus matarbrytare och styrkraftsmoduler. Utdragbara enheter gör att en felaktig startmotor kan isoleras, dras ur och bytas ut på några minuter utan att hela MCC-enheten slås av. Intern segregering är tillgänglig i Form 2, Form 3 eller Form 4 enligt IEC 61439, som skiljer samlingsskenor från funktionella enheter och terminaler. Motorkretsar är konstruerade för typ 2-koordination enligt IEC 60947-4-1, vilket säkerställer inga skador på startkomponenter efter ett motorkortslutningsfel. Kommunikation via Profibus, Profinet, Modbus RTU/TCP eller Ethernet/IP överför motorstatus, ström, drifttimmar, energi och diagnostik till anläggningens DCS eller SCADA. Kapslingen är IP42 till IP55 klassad i galvaniserat stål med pulverlackerad finish, lämplig för inomhus elrum och dammiga industrimiljöer.

Produktapplikationer

Varhelst dussintals eller hundratals motorer måste drivas, skyddas och styras på ett tillförlitligt sätt från en central plats, tillhandahåller Solar Pump Control System den strukturerade, modulära stommen för industriell elektrisk distribution.

Vatten- och avloppsreningsverk

Kommunala och industriella vattenbehandlingsanläggningar driver omfattande motorflottor - råvattenintagspumpar, luftningsfläktar, klarningsdrivenheter, slamhantering, kemikaliedoseringspumpar och höglyftande distributionspumpar - ofta med över hundra motorer på en enda plats. Ett Motor Control Center konsoliderar alla motorstartare och drivningar i ett eller flera centralt belägna MCC-rum, med varje funktionell enhet dedikerad till en specifik motor. Standardiserade startenheter av lådtyp för pumpar och fläktar gör att en felaktig enhet kan tas ut och bytas ut på några minuter, vilket återställer kontinuiteten i behandlingsprocessen. Integration med anläggningens SCADA-system via redundanta kommunikationsnätverk ger operatörerna motorstatus i realtid, drifttimmar och energiförbrukning på varje enhet.

Olje-, gas- och petrokemiska anläggningar

Raffinaderier, gasbearbetningsanläggningar och petrokemiska komplex verkar i farliga områden med stränga säkerhetskrav. MCC-paneler för dessa miljöer installeras vanligtvis i trycksatta eller renade elektriska rum borta från processområden. Motorkretsar är konstruerade för kritisk roterande utrustning - råoljepumpar, produktöverföringspumpar, kylvattencirkulationspumpar, kylarmotorer med fläktar och gaskompressorer. Form 3 eller Form 4 intern segregation separerar varje motorstartenhet från huvudskenorna och intilliggande enheter, vilket förhindrar att ett internt bågfel i en startmotor sprids till andra. Explosionssäkra motorskyddsreläer och certifierade strömbegränsande säkringar säkerställer säker isolering av motorer i klassificerade zoner.

Kraftproduktion och kraftverk

Termiska och vattenkraftverk är beroende av MCC:er för att hantera motordrivna hjälpsystem som är nödvändiga för generering - pannmatningspumpar, kondensorkylvattenpumpar, fläktar med forcerat drag och inducerat drag, kolhanteringstransportörer och eldningsoljepumpar. MCC:s höga kortslutningsbeständighet (typiskt 65kA till 100kA) är kritisk i kraftverks hjälpkort där felnivån från stationens hjälptransformator kan vara allvarlig. Redundanta inkommande matningssektioner med automatisk överföringsväxling stödjer anläggningens kritiska effektkrav för svartstart och avstängning av enheten.

Gruv- och mineralbearbetning

Anläggningar för bearbetning av koppar, guld, järnmalm och kol förlitar sig på MCC:er för att styra krossar, malningsverk, flotationsceller, förtjockningsmedel, transportörsystem och slurrypumpar - utrustning som ofta startar under tung belastning och arbetar i dammiga, våta miljöer. MCC-kapslingen är specificerad med förbättrat damm- och fuktskydd (IP54/IP55) och inkluderar ofta interna anti-kondensvärmare för installationer i ouppvärmda processbyggnader. Motorskyddsreläer med avancerad termisk modellering säkerställer att stora kvarn- och krossmotorer inte utlöses i onödan under processöverbelastningsförhållanden.

Massa-, pappers- och ståltillverkning

Kontinuerliga processindustrier som pappersbruk och stålvalsverk driver hundratals motorer över långa produktionslinjer, med motorfel som potentiellt stoppar hela linjen. MCC-paneler i dessa anläggningar har utdragbara startenheter som tillåter motorkretsservice utan att hela MCC-sektionen strömlöses - enheten isoleras helt enkelt, dras ut och ersätts med en reserv medan huvudskenorna förblir spänningsförande. Fältbusskommunikation från varje startenhet till DCS tillhandahåller detaljerad motordiagnostik som möjliggör schemalagt byte innan oväntat fel.

VVS & Byggtjänster i stora anläggningar

Flygplatser, kongresscenter och stora kommersiella komplex använder MCC:er för att centralisera kontrollen av alla HVAC-motorbelastningar - kylaggregat, kyltorn, kylvattenpumpar, luftbehandlingsaggregat och rökutsugsfläktar. Integration med Building Management System möjliggör arbetscykling, nattsänkning och energioptimerad kontroll över hela motorparken från ett enda kontrollrum.

Teknisk djupdykning

Motor Control Center Cabinet är en typtestad lågspänningsställverksenhet konstruerad för säker, modulär motorstyrning med fokus på drifttid, personalskydd och underhållsbarhet.

Strukturell ram och skensystem

MCC är konstruerad som en golvstående ram med flera sektioner av vikta och bultade galvaniserade stålprofiler, med varje sektion typiskt 600 mm, 800 mm eller 1000 mm bred. Den huvudsakliga horisontella samlingsskenan löper genom MCC:s hela längd i ett dedikerat övre eller bakre fack, tillverkad av förtennad koppar eller aluminium och dimensionerad för den märkta kontinuerliga strömmen (400A till 6300A). Samlingsskenor är bultade och åtdragna med Belleville-brickor för att bibehålla kontaktkraften under termisk cykling. Den vertikala samlingsskenan i varje sektion fördelar ström till de individuella funktionsenheterna via insticksfjäderbelastade kontakter, vilket eliminerar behovet av trådbundna anslutningar mellan samlingsskenan och varje startenhet. Kortslutningsklassificering – verifierad genom typprovning – säkerställer att samlingsskensystemet och dess stöd kan uthärda de elektromagnetiska krafterna från ett fel utan deformation eller kontaktseparation.

Funktionell enhetsdesign: Fast och utdragbar

Motorstartenheter finns i fasta (bultade) eller utdragbara (lådtyp) konfigurationer. Utdragbara enheter är standarderbjudandet för kritiska processer, vilket gör att en startmotor kan isoleras elektriskt, dras ut mekaniskt på styrskenor och ersättas med en reserv inom några minuter - utan att hela MCC-sektionen slås ur. Varje utdragbar enhet innehåller en strömbrytare i formgjuten hölje eller en säkringsfrånskiljare, en belastningsklassad kontaktor, ett elektroniskt överbelastningsrelä, styrkretssäkring och en enhetsspecifik kontrollplint. Förreglingsmekanismer säkerställer att enheten endast kan dras ut i OFF-läget och inte kan sättas tillbaka under belastning. Mekanisk kodning förhindrar att en enhet med en klassificering sätts in i en lucka avsedd för en annan klassificering. För VFD eller mjukstartare är det större kapslingsdjupet och den förbättrade ventilationen integrerade i lådformatet.

Motorskydd och typ 2-koordination

Varje motorkrets är designad för typ 2-koordination enligt IEC 60947-4-1. Vid kortslutningsfel på motorterminalen rensar strömbrytaren eller säkringarna felströmmen utan att skada kontaktorn eller överbelastningsreläet bortom lätt kontaktsvetsning som kan separeras utan utbyte. Detta är viktigt för processens drifttid - en kortslutning i motorn kräver inte byte av startmotor. Överbelastningsskydd använder elektroniska reläer med valbara utlösningsklasser (klass 10, 20, 30), fasbortfall, strömobalans och jordfelsdetektering. Motorskyddsreläer med Modbus- eller Profibus-gränssnitt förser DCS med detaljerade termiska tillståndsdata, startspärrsignaler och förutsägande underhållsvarningar.

Intern segregation och personalsäkerhet

MCC är tillgängligt med ökande nivåer av intern avdelning i enlighet med IEC 61439-1/2 Formklassificeringar:

● Form 2: funktionella enheter separerade från samlingsskenor, men terminaler kan dela samma fack som enheten

● Form 3: alla funktionella enheter separerade från varandra och från samlingsskenor; terminaler separerade från samlingsskenor men inte nödvändigtvis från varandra. Detta är standardspecifikationen för industrianläggningar.

● Form 4: fullständig separation av samlingsskenor, funktionsenheter och terminaler — var och en i sitt eget fack. Detta är specificerat för högkritiska tillämpningar inom olja och gas eller andra farliga industrier.

Inre bågfelsinneslutning är utformad för att omdirigera ljusbågsenergi bort från operatören genom tryckavlastningsventiler på toppen av kapslingen, testade under interna ljusbågsförhållanden enligt IEC 61641 där detta anges. Slutare på samlingsskenor stängs automatiskt när en utdragbar enhet tas bort, vilket förhindrar oavsiktlig kontakt med strömförande samlingsskenor.

Styrgränssnitt och Intelligent Motor Management

Ett dedikerat kontrollfack inom varje startenhet eller ovanför de funktionella enheterna rymmer PLC-fjärr-I/O, kommunikationsgateways, mellanliggande reläer och rangeringsterminaler. Motorkörning, stopp, fel och statusåterkoppling överförs till DCS via fältbuss (Profibus DP, Profinet, Modbus RTU/TCP, Ethernet/IP, DeviceNet). Intelligenta motorstyrningsreläer i varje enhet mäter kontinuerligt motorström, spänning, effekt, energi och fasbalans och överför dessa data till anläggningens anläggningshanterings- eller prediktiva underhållsplattform. Detta gör det möjligt för förare att identifiera försämrande motorförhållanden – ökande lagerfriktion, pumphjulsslitage eller försämring av lindningarna – innan de orsakar en oplanerad trip.

Inkapsling och miljöanpassning

Standard MCC-kapslingen är tillverkad av 2,0 mm galvaniserad stålplåt med en pulverlackerad yta, vilket uppnår IP42-skydd som är lämpligt för elrum inomhus. För dammiga industrimiljöer – gruvor, cementfabriker, träbearbetning – hanterar IP54- eller IP55-kapslingar med filtrerad ventilation eller luft-till-luft värmeväxlare intern kylning samtidigt som de utesluter luftburna partiklar. För utomhusinstallationer finns IP65-kapslingar med termostatstyrda anti-kondensvärmare, regnskydd och beslag i rostfritt stål. I tropiska miljöer förhindrar konformt belagda PCB och förseglade kontakter fuktinducerad spårning.

Testning och kvalitetssäkring

Varje MCC-panel genomgår ett definierat program för acceptanstestning från fabriken: skenkontinuitet och isolationsresistansmätning; primär och sekundär injektionstestning av skyddsreläer; Simulering av kontaktor, startmotor och förregling; insättning och uttagstestning av utdragbar enhet; och verifiering av kommunikationsnätverk. En fullständig FAT-rapport levereras med varje MCC, tillsammans med enradiga diagram, layoutritningar och bruksanvisningar. MCC är designad, tillverkad och testad enligt IEC 61439-1/2, med CE-märkning och valfria UL, UKCA eller andra regionala certifieringar.

Varför välja Csivei MCC-paneler?

Den fabrikskonstruerade MCC Panel-lösningen valdes för sin bevisade förmåga att uppfylla alla krav:

● Standardiserade utdragbara startenheter (upp till 250A) möjliggjorde snabbt utbyte av alla motorstartare utan att strömlösa hela MCC-sektionen

● Typ 2-koordinerat motorskydd säkerställde att motorkortslutningsfel skulle åtgärdas utan skador på startkomponenten

● Det 65kA-klassade samlingsskensystemet med bågfelsinneslutning och Form 3 intern segregation gav den erforderliga säkerhetsnivån

● Intelligenta motorhanteringsreläer med Profibus DP-kommunikation i varje startenhet överförde motordata i realtid till SCADA - ström, effekt, drifttimmar, antal starter, använd termisk kapacitet och energiförbrukning - vilket möjliggör förutsägande underhållsschemaläggning

● De integrerade luftströmbrytarna i flera sektioner, VFD-sektionerna för luftningsfläktarna, mjukstartssektionerna för stora pumpar och standardutdragbara startsektioner för allmänna motorbelastningar - allt inom ett gemensamt samlingsskenesystem

Vanliga frågor

F1: Vad är skillnaden mellan ett solarpumpstyrsystem och ett standardfördelningskort?

En fördelningscentral distribuerar i första hand ström till slutkretsar med säkringar eller kretsbrytare men integrerar vanligtvis inte motorstart eller styrning. Ett motorstyrningscenter kombinerar motorstartare (kontaktorer, överbelastningar och drivenheter), motorskydd och kontrollintelligens i en enda strukturerad enhet - varje funktionell enhet är designad specifikt för en motorbelastning, inte bara en generisk krets. MCC:er inkluderar även kapacitet för utdragbar enhet, segregering av samlingsskenor och omfattande kommunikationsfunktioner för motorstyrning som inte finns i distributionskort.

F2: Hur många motorer kan ett solarpumpstyrsystem rymma?

Antalet beror på antal sektioner och enhetsstorlek. En enda vertikal sektion rymmer vanligtvis 4 till 12 motorstartenheter beroende på deras effekt. En MCC-serie med flera sektioner kan rymma 50, 100 eller fler motorer. Våra applikationsingenjörer kommer att optimera layouten baserat på din motorlista och platsbegränsningar.

F3: Vilken är fördelen med uttagbara enheter framför fasta enheter?

Utdragbara enheter (lådtyp) gör att en felaktig startmotor kan isoleras, fysiskt dras ut från MCC och ersättas med en reserv – allt inom några minuter och utan att hela MCC-sektionen slås ur. Huvudskenorna förblir strömförande och andra motorkretsar fortsätter att fungera. Detta är avgörande för kontinuerliga processindustrier där oplanerad stilleståndstid på en motor inte får kaskad. Fasta enheter är billigare men kräver att MCC-sektionen är strömlös för startbyte.

F4: Vad betyder segregering av formulär 2, formulär 3 och formulär 4?

Dessa hänvisar till graden av intern avdelningsfördelning enligt IEC 61439-1/2. Form 2 separerar funktionella enheter från samlingsskenor. Form 3 lägger till separation mellan individuella funktionella enheter. Form 4 separerar dessutom terminaler från varandra och från andra funktionella enheter. Högre former ger större säkerhet vid underhåll och innehåller ljusbågsfel mer effektivt, men kostar mer. Vi kommer att rekommendera lämplig form baserat på din drift- och underhållsfilosofi.

F5: Vilken kortslutningsklassning behöver jag för mitt MCC?

Detta bestäms av den potentiella felströmmen vid den punkt där MCC ansluter, vilket beror på uppströmstransformatorns kVA-klassificering, impedans och kabelimpedans. Typiska industriinstallationer kräver 50kA eller 65kA vid 400V. Kraftverk och hjälpkort för stora processanläggningar kan kräva 80kA eller 100kA. Vi kommer att analysera dina systemdata och specificera rätt betyg.

F6: Hur kommunicerar MCC med vårt DCS- eller SCADA-system?

Varje motorstartenhet eller grupp av enheter inkluderar ett kommunikationsgränssnitt - vanligtvis Profibus DP, Profinet, Modbus RTU/TCP eller Ethernet/IP - som ansluts till ditt anläggningskontrollnätverk. Motorstatus (kör, stoppad, utlöst), ström, energi och diagnostiska data överförs kontinuerligt. DCS kan fjärrstarta/stoppa motorer och ta emot larmmeddelanden.

F7: Kan MCC förlängas i framtiden?

Ja. MCC är designad för att kunna utökas i vardera änden av sortimentet. Vi rekommenderar att inkludera extra vertikala sektioner eller reservdelar i den första beställningen om framtida motortillägg är planerade. För att utöka en befintlig MCC krävs att den ursprungliga samlingsskenans klassificering och design matchas, så att behålla den ursprungliga tillverkaren är viktigt för kompatibiliteten.

F8: Vilket underhåll kräver en MCC-panel?

Rekommenderat underhåll inkluderar: årlig termisk bildundersökning av samlingsskenor och anslutningspunkter; funktionstestning av utdragbara enhetsförreglingar och slutarmekanismer; verifiering av skyddsreläinställningar och utlösningsfunktioner; rengöring av ventilationsfilter; och inspektion av dörrtätningar och packningar. Ett detaljerat underhållsschema finns i bruksanvisningen.
