Regulatorn finns tillgänglig i konfigurationer för elmotordrivna brandpumpar (fullspännings-, wye-delta-, autotransformator-, mjukstart- och dellindningsstartmetoder) och dieselmotordrivna brandpumpar (med dubbla batteriladdare, bränslesolenoidkontroll och motorövervakningskretsar). Effekten sträcker sig från 5 hk till 400 hk vid 208–600 V trefas. Automatisk start utlöses av ett tryckfall i systemets samlingsrör – avkännet av en tryckgivare eller tryckomkopplare – eller av fjärrsignaler från översvämningsventiler, brandlarmpaneler eller manuella dragstationer. När pumpen väl har startat går den tills alla startorsaker har åtgärdats och pumpen stoppas manuellt eller automatiskt, med en minimal drifttimer som förhindrar korta cykler. Integrerade larm täcker fasavbrott, fasomkastning, motoröverbelastning, pumpfel att starta, lågt tryck och styrenheten inte i auto, med spänningsfria reläutgångar för fjärrstyrning av byggnader eller anslutning av brandlarmsystem. Ett mikroprocessorbaserat operatörsgränssnitt visar systemtryck, trefasspänning och ström, larmstatus och händelsehistorik, med en veckotesttimer som automatiskt tränar pumpen enligt ett programmerat schema för att verifiera systemets beredskap. Kapslingen är tillverkad av kraftigt stål med röd pulverlackering, klassad NEMA Typ 2 (IEC IP31) minimum, med valfri NEMA 3R, 4, 4X (IP65) för utomhus- och korrosiva miljöer. En inbyggd automatisk överföringsomkopplare för generatorbackup finns som tillval. Regulatorn är UL-listad enligt UL 218, FM-godkänd enligt klass 1321/1323 och CE-märkt, med fullständiga fabriksgodkännandetest utförda på varje enhet före leverans.
Där brandskyddssystem kräver garanterad, kodkompatibel pumpstyrning som fungerar utan fel i en nödsituation, tillhandahåller Industrial Control Cabinet den certifierade start-, övervaknings- och skyddsryggraden.
Kontorstorn, hotell och blandade höghus är beroende av automatiska industriella kontrollskåp för att upprätthålla sprinklersystemets tryck på de övre våningarna. När ett sprinklerhuvud öppnas upptäcks det resulterande systemets tryckfall omedelbart och brandpumpens styrenhet startar huvudpumpen för att upprätthålla vattenflödet. Regulatorns integrerade larmutgångar ansluter till byggnadens brandlarmpanel för centraliserad övervakning, medan veckotesttimern automatiskt tränar pumpen för att verifiera mekanisk beredskap utan att personalen behöver utföra testet manuellt.
Fabriker, lager, kemiska bearbetningsanläggningar och kraftverk uppvisar miljöer med hög brandbelastning där snabb släckning är avgörande. Brandpumpsstyrenheter i dessa anläggningar är ofta konfigurerade med reducerade spänningsstartare för att begränsa startströmmen på anläggningens elektriska system. För platser i riskområden installeras regulatorn på distans från den klassificerade zonen med egensäkra fjärrstartingångar. Styrkapslingar är specificerade för att passa anläggningens förhållanden - från dammtäta för cement- och träbearbetning till korrosionsbeständiga för kemiska miljöer.
Flygplatser, kongresscenter, sjukhus, arenor och statliga byggnader kräver kodkompatibel brandpumpskontroll som uppfyller de högsta standarderna för listning och godkännande. Styrenheter som specificeras för dessa projekt inom den offentliga sektorn kräver vanligtvis UL-listning och FM-godkännande, med dokumentationspaket inklusive enkelradsdiagram, testcertifikat och installationsmanualer. Tryckgivarens gränssnitt med papperslös trendloggning gör det möjligt för brandvakter och försäkringsgivare att verifiera systemets beredskap under inspektioner.
Raffinaderier, tankfarmar och offshoreplattformar kräver industriella kontrollskåp som är konstruerade för de extrema tillförlitlighetskraven i miljöer med hög risk. Styrenheter är ofta konfigurerade med drivmotorer för dieselmotorer med dubbla batterisystem för svartstart. Kapslingar är specificerade enligt NEMA 4X eller IP66 för motståndskraft mot saltstänk, kemisk korrosion och jettvätt. Regulatorns händelse- och datalogger tillhandahåller granskningsbara register för regelefterlevnad, som dokumenterar varje pumpstart, tryckhändelse och larmtillstånd.
Storskaliga distributionscenter, kylförvaringsanläggningar och lagringslager förlitar sig på Industrial Control Cabinet för att leverera automatiska sprinklersystem som skyddar högvärdigt lager. Med tanke på de stora takytorna kan flera brandzoner skyddas av ett enda pumphus. Regulatorns funktion för sekventiell startfördröjning förhindrar samtidig start av flera pumpar på samma matning, vilket undviker spänningskollaps.
Där elförsörjningen är opålitlig, eller där platskoder kräver en sekundär strömkälla, bibehåller dieselmotordrivet industristyrskåp full automatisk startkapacitet oberoende av nätet. Styrenheten upprätthåller dubbla startbatterier med oberoende smarta laddare som övervakar batteriets tillstånd och varnar operatörerna för förstörda celler. Veckovisa automatiska testkörningar på båda batterierna bekräftar att motorn är redo att starta utan förarens ingripande.

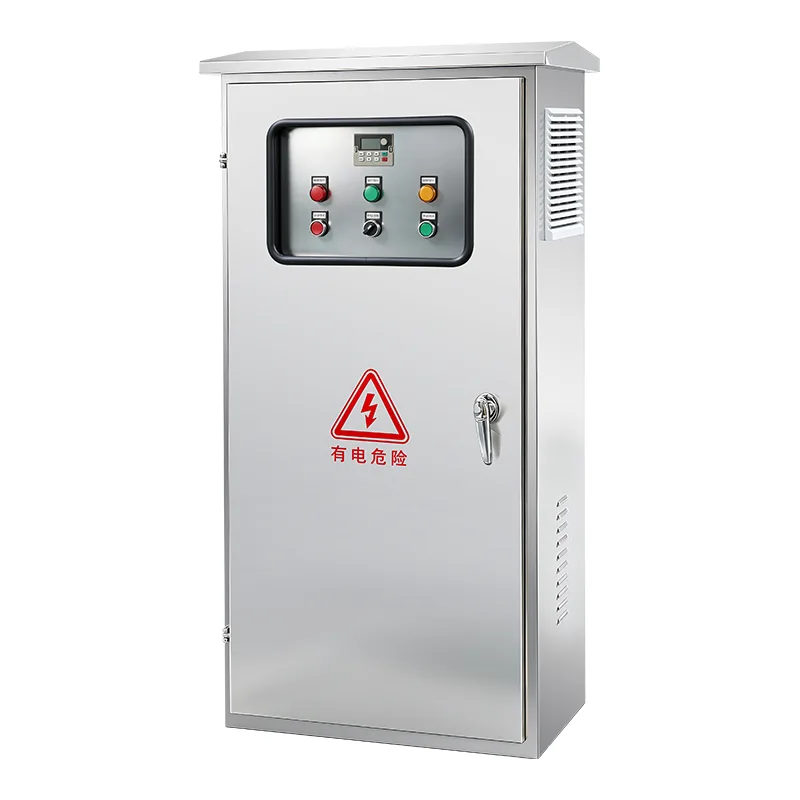

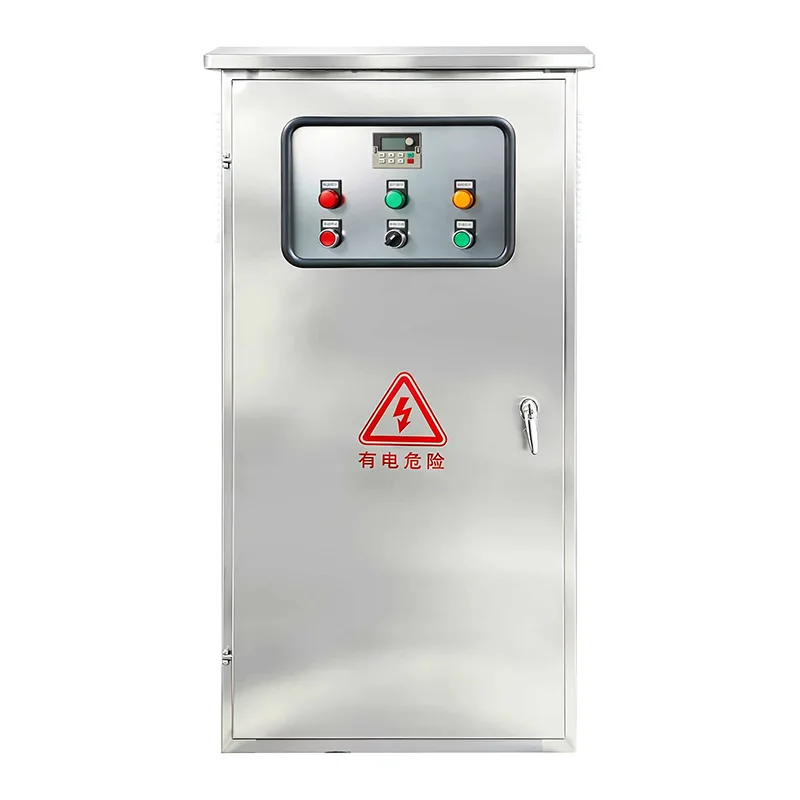

Det är en typlistad, fabriksmonterad kontrollpanel konstruerad för att upptäcka tryckfall, starta brandpumpsdrivrutinen, övervaka efter fel och meddela larm – allt i en kodkompatibel kapsling designad för brandpumpsrumsmiljöer.
Regulatorn övervakar kontinuerligt systemtrycket via en tryckgivare eller tvåtrycksbrytare anslutna till brandskyddsvattenledningen. När trycket faller under det fältjusterbara inkopplingsbörvärdet, initierar regulatorn startsekvensen. För elmotordrivna styrenheter stänger motorkontaktorn och pumpen accelererar till full hastighet. För dieselmotordrivna styrenheter aktiverar styrkretsen bränslesolenoiden, aktiverar startmotorns startcykel på batteri 1 och, om motorn inte startar inom en konfigurerbar startperiod, växlar den automatiskt till batteri 2 för successiva vevförsök. En löpande detekteringskrets — övervakar generatorns utfrekvens på dieselenheter eller motorström på elektriska enheter — bekräftar framgångsrik start och avslutar startcykeln.
Utöver automatisk detektering av tryckfall accepterar styrenheten ytterligare startingångar för omfattande systemintegration: fjärrmanuell start från en brandledningscentral eller dragstation, start av delugeventil från torrrörs- eller pre-action ventilmanövrering och flödesomkopplare eller testtimerstartingång med separata konfigurerbara körtider. I flerpumpsinstallationer fördröjer en sekventiell starttimer att pumpen startar successivt – Pump 1 startar omedelbart vid tryckfall, Pump 2 efter 5–10 sekunder, Pump 3 efter ytterligare en fördröjning – förhindrar samtidig inkoppling från flera stora motorer på samma matning.
För elmotordrivna styrenheter är den inkommande strömkretsen isolerad av en motorklassad isoleringsbrytare och strömbrytare, mekaniskt förreglade och manövrerade av ett enda externt monterat handtag. Skåpsdörren bryts endast med ett verktyg när handtaget är i läget PÅ, vilket förhindrar obehörig åtkomst till spänningsförande delar. Isoleringsbrytaren är klassad för att koppla bort hela motorbelastningen. Kortslutningsmotståndsklassen är 100 000 A RMS symmetrisk vid 480 V. Motoröverbelastningsskydd använder elektroniska överbelastningsreläer med fasförlust, fasomkastning och detektering av strömobalans. För dieselstyrenheter övervakar motorskyddskretsarna lågt oljetryck, hög kylvätsketemperatur, överhastighet och startfel, med alla förhållanden som meddelas på styrenhetens display och via fjärrlarmutgångar.
Styrlogiken hanteras av ett mikroprocessorbaserat styrkort som exekverar startsekvensen, övervakar alla ingångar, loggar händelser och driver larmutgångar. Ett dörrmonterat operatörsgränssnitt — LCD-textdisplay eller färgpekskärm — ger systemtryck i realtid, trefas spännings- och strömavläsningar, larmstatus med tidsstämplade händelse- och datalogger, lägesval (Auto, Manuell, Test, Av) och veckotesttimerprogrammering. Alla tryckjusteringar och parameterinställningar är tillgängliga utan att öppna huvudskåpets dörr, vilket bevarar skåpets integritet och tillåter inspektion utan att exponera spänningsförande komponenter.
Standardlarmindikatorer signalerar: Ström på, systemfel, fasfel, fasvändning, pump igång, pumpen kunde inte starta, motoröverbelastning, lågt tryck, motorlås, lokal start, fjärrstart och delugestart. Ett akustiskt larmhorn är monterat på kapslingen. Spänningsfria reläkontakter motsvarande varje larm tillhandahålls för fjärrmeddelande via byggnadens brandlarmsystem eller BMS. När en inbyggd överföringsomkopplare ingår, täcker ytterligare indikatorer överföringsomkopplare Normal, Transfer Switch Emergency och Emergency Isolator Open.
Styrenhetens hölje är tillverkat av kraftigt stål med röd pulverlackering av brandpump. Minsta klassificering enligt NFPA 20 §10.3.3.1 är NEMA Typ 2 (IEC IP31) droppsäker, lämplig för pumprum inomhus. För pumprum som utsätts för vattenstänk från pumptätningsläckage eller brandsprinklerutsläpp, specificeras NEMA Typ 3R (IP51) eller NEMA Typ 4 (IP65) vattentäta kapslingar. För utomhusinstallationer eller korrosiva miljöer finns NEMA Type 4X kapslingar i rostfritt stål. Kapslingen är golvmonterad som standard, med väggmonterade konfigurationer tillgängliga för jockeypumpstyrningar.
En valfri fabriksintegrerad automatisk överföringsomkopplare ger ström med två källor till brandpumpen. ATS:n ansluter till både den normala elförsörjningen (källa 1) och reservgeneratorförsörjningen (källa 2). Vid förlust av normal effekt, eller när spänning eller frekvens faller utanför förinställda tröskelvärden, initierar ATS automatiskt generatorstart och överför brandpumpens belastning till nödkällan. När normal ström återställs, återgår ATS till den normala källan och initierar generatorns nedkylning och avstängning. Överföringsbrytarmekanismen är mekaniskt låst för att förhindra att båda källorna ansluts samtidigt. Alla ATS-status och larm visas på det delade operatörsgränssnittet och sänds via reläutgångar.
Den inbyggda veckotesttimern startar automatiskt brandpumpen på en användarprogrammerad dag, tid och körlängd – vilket eliminerar beroendet av manuell testning för NFPA 25-överensstämmelse. Händelse- och dataloggaren registrerar systemtrycket över tiden, tillsammans med alla starthändelser, larmhändelser och lägesändringar, med en tidsstämpel. Data can be downloaded to a PC via RS232, RS485, or USB for analysis and reporting to authorities having jurisdiction. This paperless pressure recording eliminates the maintenance and reliability issues associated with mechanical chart recorders.
Varje kontrollskåp genomgår ett fullständigt acceptanstest från fabriken före leverans: isolationsresistans, verifiering av ledningar punkt-till-punkt, funktionstestning av den automatiska startsekvensen (tryckgivare och brytaringångar), alla larm- och meddelandekretsar, manuella och testlägen, veckotesttimer och, i tillämpliga fall, den automatiska överföringsomkopplaren. Regulatorn är UL-listad enligt UL 218, FM-godkänd enligt klass 1321/1323, CSA-certifierad där detta anges och CE-märkt. Ett omfattande dokumentationspaket medföljer varje enhet.
F1: Vilka standarder uppfyller detta industriella kontrollskåp?
Regulatorn är designad och listad enligt UL 218 (Standard for Industrial Control Cabinet), FM-godkänd enligt klass 1321/1323, och uppfyller den senaste utgåvan av NFPA 20. CE-märkning och CSA-certifiering är tillgängliga beroende på målmarknad. Varje styrenhet är fabriksmonterad, ansluten och testad som en komplett enhet före leverans, enligt krav enligt NFPA 20.
F2: Vilka typer av brandpumpar kan denna styrenhet hantera?
Regulatorn finns i två huvudkonfigurationer: elmotordrivna styrenheter för induktionsmotorer med ekorrburar från 5 hk till 400 hk över 208–600 V trefas, och dieselmotordrivna styrenheter med inbyggda dubbla batteriladdare och motorövervakningskretsar. Elektriska styrenheter stöder fullspänning, wye-delta (öppen och stängd övergång), autotransformator, primärmotstånd, dellindning och startmetoder för mjukstart.
F3: Hur fungerar den automatiska startsekvensen?
Regulatorn övervakar kontinuerligt systemtrycket via en tryckgivare. När trycket faller under den fältjusterbara inkopplingströskeln, initierar regulatorn startsekvensen. En justerbar körtimer förhindrar korta cykler. Pumpen fortsätter att gå tills alla startorsaker har åtgärdats och ett manuellt eller automatiskt stopp initieras. När det gäller dieselkontroller, vevar kontrollenheten från batteri 1, och om motorn inte startar, växlar den till batteri 2 för successiva försök.
F4: Kan regulatorn starta från andra signaler än ett tryckfall?
Ja. Fjärrmanuell start från en tryckknapp eller brandlarmpanel, översvämningsventilstart från torrrörs- eller pre-action ventilmanövrering och en veckotesttimer är alla standardstartingångar. Varje ingång kan konfigureras med sin egen körtid och prioritetsnivå. I flerpumpsinstallationer förskjuter en sekventiell starttimer pumpstarter för att undvika samtidig motorinkoppling.
F5: Vilka larm tillhandahålls och hur kommuniceras de externt?
Standard visuella och hörbara larm täcker: Ström på, systemfel, fasfel, fasvändning, pump igång, pumpen kunde inte starta, motoröverbelastning, lågt tryck, motorlås, lokal start, fjärrstart och delugestart. Varje larm har en motsvarande spänningsfri reläutgång för anslutning till byggnadens brandlarmsystem eller BMS. Ett akustiskt larmhorn är monterat på skåpsdörren.
F6: Vilken är den lägsta kapslingsklassificeringen som krävs och vilka klassificeringar finns tillgängliga?
Enligt NFPA 20 är den lägsta kapslingsklassificeringen NEMA Typ 2 (IEC IP31) droppsäker. Detta är standard. För pumprum som utsätts för vattenspray eller som är placerade utomhus finns NEMA typ 3R (IP51), typ 4 (IP65) och typ 4X (IP66, rostfritt stål) kapslingar tillgängliga som tillval.
F7: Ingår en automatisk överföringsomkopplare?
En inbyggd automatisk överföringsomkopplare finns som tillval, fabriksintegrerad i styrenhetens hölje. Den överförs automatiskt till en standby-generator vid förlust av normal ström och återförs vid återställning. ATS delar styrenhetens operatörsgränssnitt och larmreläutgångar. Alternativt kan regulatorn levereras utan ATS om överföringsomkopplaren installeras separat uppströms.
F8: Hur är veckotestfunktionen konfigurerad?
Den inbyggda veckotesttimern tillåter programmering av testdag, tid och körtid. När den väl har schemalagts startar regulatorn automatiskt pumpen vid den programmerade tiden, kör den under den inställda tiden och stoppar sedan. Testet kan konfigureras att ske varje vecka, varannan vecka eller månadsvis. Alla testkörningar registreras i händelseloggen med datum, tid och varaktighet.
F9: Vad är kortslutningsbeständigheten?
Regulatorn har en kortslutningsbeständighet på 100 000 A RMS symmetrisk vid 480 V (25 000 A vid 600 V). Denna höga motståndsklass säkerställer att styrenheten säkert kan hantera feltillstånd på strömförsörjningen utan strukturella eller elektriska skador, vilket är avgörande för en livssäkerhetsenhet som måste förbli i drift under en brandhändelse.
En stor internationell flygplats i Mellanöstern genomförde ett stort terminalexpansionsprojekt och lade till nya banor, detaljhandelszoner och bagagehanteringsanläggningar. Brandskyddsdesignen specificerade ett dedikerat brandpumphus med tre elmotordrivna brandpumpar (tjänst, assistans, beredskap) och en jockeypump, som försörjer automatiska sprinkler- och ståndrörsystem över det nya terminalfotavtrycket. Efterlevnad av NFPA 20, UL-listning och FM-godkännande var obligatoriskt.
Flygplatsens brandsäkerhetsmyndighet ställde strikta villkor för pumpens kontrollsystem. Alla kontroller måste vara UL-listade och FM-godkända, utan undantag för lokalt tillverkade alternativ. Den sekventiella startlogiken var tvungen att förhindra samtidig motorinkoppling på flygplatsens mellanspänningsdistribution, vilket kunde äventyra andra kritiska belastningar. Regulatorerna behövde kommunicera pumpstatus, tryckdata och larmförhållanden till både terminalens brandlarmpanel och flygplatsens centraliserade byggnadsledningssystem. Dessutom skulle pumprummet placeras utomhus i en solexponerad miljö med hög luftfuktighet där omgivningstemperaturerna dagtid kunde närma sig 55°C.
Den fabriksmonterade, UL-listade styrenheten var den enda kompatibla lösningen. Viktiga tekniska skäl:
● Konfigurationerna konfigurerades med en sluten växel-delta-övergång som börjar minimera inkopplingsströmmen samtidigt som de förhindrar spänningsfall på flygplatsens känsliga kraftnät.
● Den sekventiella starttimern för pump 2 och pump 3 var inställd på 10-sekunders respektive 20-sekunders fördröjningar, vilket säkerställde att inga två motorer drog startström samtidigt.
● Den inbyggda tryckgivaren med papperslös dataloggning eliminerade den mekaniska kartskrivaren, som brandmyndigheten identifierade som en vanlig felpunkt i tidigare flygplatsinstallationer.
● NEMA 4 (IP65) väderbeständiga kapslingar med solskydd och interna anti-kondensvärmare specificerades för utomhuspumphuset, med rostfritt stål genomgående.
● Spänningsfria larmreläutgångar kopplades till terminalens brandlarmpanel och BMS, medan RS485 Modbus tillhandahöll detaljerade diagnostiska data till flygplatsens underhållssystem.
● Den fabriksintegrerade automatiska överföringsomkopplaren i varje styrenhet säkerställde att vid förlust av normal strömförsörjning, startade reservgeneratorn och försörjde brandpumparna automatiskt, utan att vara beroende av någon extern överföringsutrustning.
Tre elektriska motordrivna industriella styrskåp (150 hk, sluten växel-delta övergång, NEMA 4-kapslingar med integrerad ATS) och en jockeypumpstyrenhet tillverkades, fabrikstestades och levererades som kompletta enheter. Idrifttagning på plats involverade anslutning av inkommande el- och generatorförsörjning, motorkablar, tryckgivare och larmreläutgångar. Hela driftsättningen slutfördes på fem dagar per styrenhet. Factory FAT-dokumentation lämnades till flygplatsens brandmyndighet och godkändes utan revision.
● Alla flygledare klarade flygplatsens brandmyndighets acceptanstest vid första presentation, inklusive simulerade strömavbrott och generatoröverföringstester.
● Start med stängd övergång i Y-delta eliminerade klagomål om spänningsfall från flygplatsens elektriska driftteam.
● Det papperslösa systemet för tryckregistrering och händelseloggning gjorde det möjligt för brandmyndigheten att verifiera systemets beredskap under kvartalsvisa inspektioner utan manuellt byte av sjökort.
● Under det första driftåret motionerade den veckovisa testtimern konsekvent pumparna enligt schemat, med två mindre problem med pumptätningar som identifierades tidigt under testkörningens dataloggning – vilket förhindrade nedbrytning till ett fel som endast skulle ha upptäckts under en nödsituation.
● Flygplatsmyndigheten har sedan dess inkluderat samma flygkontrollspecifikation i sina standarddesignriktlinjer för alla framtida terminal- och tillhörande byggnadsprojekt på flygplatsen.
