VFD kontrollpanel

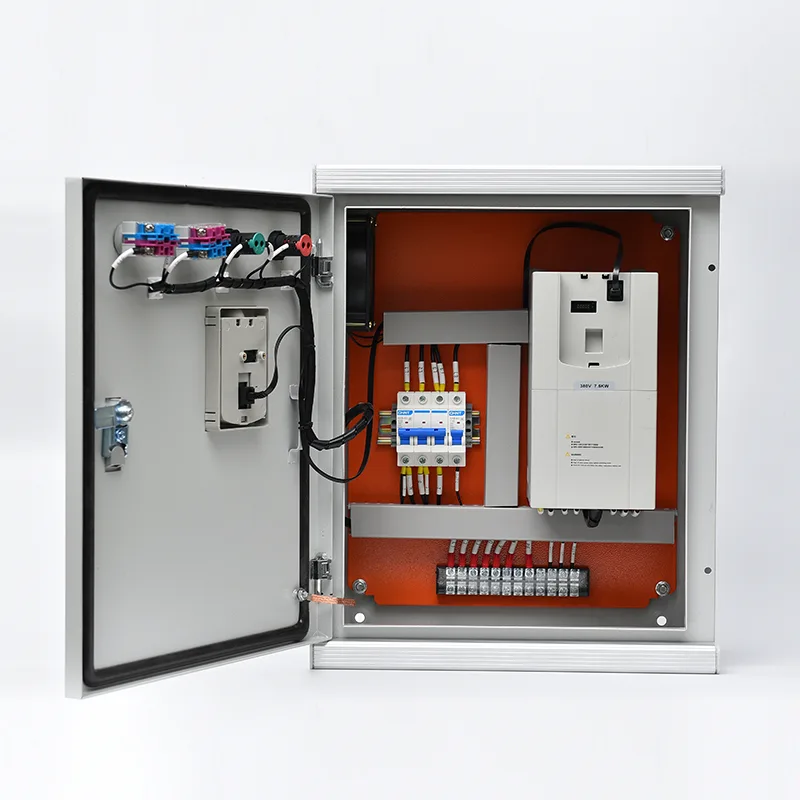

Inrymt i en specialbyggd kapsling klassad IP42 till IP65, integrerar detta skåp en drivenhet med variabel frekvens med all nödvändig kraft- och kontrollinfrastruktur: inkommande nätisolering, lednings- och belastningsreaktorer för harmonisk dämpning och motorkabelskydd, ingångssäkring eller strömbrytarskydd, ett utgångs-dV/dt-filter eller ett komplett motorskydd efter behov. Effektvärden sträcker sig från 0,75 kW till över 630 kW över standardspänningsklasser (380V, 400V, 480V, 690V). The VFD itself is a high-performance vector-control drive delivering full torque at zero speed, with automatic energy optimisation and an integrated PID controller for pressure, flow, or temperature regulation. En dörrmonterad HMI-knappsats eller pekskärm ger lokal kontroll, parameteråtkomst och diagnostisk information, medan Modbus RTU/TCP, Profibus, Profinet eller Ethernet/IP kommunikationsportar möjliggör fjärrövervakning och integrering i anläggningsomfattande automationssystem. A manual bypass option — using contactors or an integrated transfer switch — allows motor operation directly from the mains supply to maintain process continuity during drive servicing. Omfattande skyddsfunktioner täcker kortslutning, överbelastning, överspänning, underspänning, fasbortfall, jordfel, motorstopp och övertemperatur, med alla utlösningshändelser loggade för underhållsanalys.

Produktapplikationer

Överallt där motordriven utrustning drar nytta av hastighetskontroll, energieffektivitet och mjukstart, tillhandahåller VFD-kontrollpanelen en komplett, förkonstruerad drivlösning för industri- och infrastrukturtillämpningar.

Vatten- och avloppspumpstationer

Municipal water supply and sewage treatment plants operate large pumps with variable demand throughout the day. En VFD-kontrollpanel som driver ett borrhål, en booster- eller överföringspump modulerar motorhastigheten för att bibehålla konstant vattentryck eller flöde utan strypventiler - vilket vanligtvis uppnår 20 % till 40 % energibesparingar jämfört med drift med fast hastighet direkt på nätet. Soft-start capability eliminates water hammer in long pipelines and reduces mechanical stress on pump impellers, shafts, and couplings. In wastewater applications, automatic ramping prevents surcharge overflows during wet-weather peak inflows. Redundancy-ready configurations allow duty/standby pump changeover.

Industriella fläktar och fläktar

Stora centrifugal- och axialfläktar i kraftverk, cementfabriker, gruvor och tillverkningsanläggningar är idealiska VFD-kandidater. Skåpet möjliggör exakt luftflödeskontroll för förbränningsluft, avgaser, dammutsug eller processkylning utan förluster av inloppsvingar eller spjäll. VFD-styrning av fläktar med inducerat drag och forcerat drag i pannor och ugnar ger stora energibesparingar samtidigt som optimala luft-till-bränsleförhållanden bibehålls. Fläktar för rökutsug och tunnelventilation drar nytta av skåpets brandmansöverstyrningsfunktion, vilket möjliggör direkt-on-line nöddrift oavsett VFD-status.

Kompressor och kylsystem

Skruv-, kolv- och centrifugalkompressorer i industriella applikationer för kylning, luftseparering och processgas fungerar mest effektivt vid dellast när varvtalsstyrd. VFD-kontrollpanelen justerar kompressorns motorhastighet för att matcha variabel kyl- eller processbehov, bibehåller exakt sug- eller utloppstryck samtidigt som man undviker belastnings-/avlastningsenergiförluster. Integrerad PID-kontroll med återkoppling av tryckomvandlare ger tät reglering och accelerationsrampkontroll begränsar startströmstöten på anläggningens elektriska system.

Transportörer, krossar & materialhantering

Gruvtransportörer, ballastkrossar och system för hantering av bulkmaterial kräver högt startmoment och kontrollerad acceleration för att förhindra bandglidning, mekaniska stötar och materialspill. VFD-kontrollpanelen levererar fullt vridmoment från nollhastighet med programmerbara accelerationsramper, skyddande växellådor, kopplingar och remskarvar. I krosstillämpningar skyddar VFD:ns strömbegränsningsfunktion och stoppskydd motorn mot överbelastningsförhållanden av fast material.

HVAC kylt och kylvattensystem

Centrala anläggnings VVS-system med flera kylare, kyltorn och vattencirkulationspumpar använder det för att modulera flödet baserat på byggnadens belastning. Sekundära kylvattenpumpar som svarar på differentialtryck, kyltorns fläkthastighetskontroll för optimal kondensorvattentemperatur och kondensorvattenpumpsmodulering drar alla nytta av skåpsintegrerad VFD-styrning med BMS-anslutning via BACnet eller Modbus.

Bevattning & jordbrukspumpning

Storskaliga center-pivot-, dropp- och översvämningsbevattningssystem kräver varierande vattenleveranshastigheter under växtsäsongen. En VFD-panel vid pumpstationen gör det möjligt för operatören att välja flödeshastighet via en enkel potentiometer, HMI eller fjärrtelemetrisignal – matcha pumpens uteffekt exakt till grödans vattenbehov och tillgänglig vattentilldelning.

Teknisk djupdykning

VFD-kabinettet integrerar en frekvensomriktare med alla undersystem för energihantering, skydd och kontroll – och levererar en komplett lösning för motorstart och varvtalskontroll i en enda förtestad kapsling.

Huvudströmsväg och kretsskydd

Den inkommande trefasförsörjningen ansluts till en huvudisolator eller strömbrytare i formgjuten hölje som är klassad för skåpets fulllastström plus drivförluster. Ingångssäkring ger halvledarklassat (aR) skydd för VFD:ns likriktarsteg, med I²t-koordination som säkerställer att säkringen löses före diodskador vid interna fel. En nätreaktor eller DC-mellanledsdrossel ingår som standard för att minska ingångsövertonsströmdistorsion och skydda frekvensomriktarens DC-busskondensatorer från spänningsspikar på matningssidan. För installationer med betydande bakgrundsövertonsförvrängning eller krävande anslutningskrav, kan ett passivt övertonsfilter eller en aktiv frontändlikriktare väljas.

VFD-drivteknik

Hjärtat i skåpet är en högpresterande vektorstyrd VFD som använder sjätte generationens IGBT-kraftmoduler och en höghastighets DSP- eller FPGA-kontrollkärna. Vektorstyrningslägen med öppen slinga och sluten slinga är tillgängliga — öppen slinga för standardpump- och fläktdrift, sluten slinga med återkoppling av enkoder för applikationer med högt vridmoment och låga hastigheter som extruders eller hissar. Frekvensomriktaren matar ut en pulsbreddsmodulerad vågform med automatiskt optimerad växlingsfrekvens, balanserad mellan akustiskt motorljud och drivförluster. Viktiga drivfunktioner inkluderar:

●  Automatisk vridmomentförstärkning och slirkompensation för stabil drift i låg hastighet

●  Förmåga med flygande start för att fånga en frihjulsmotor utan att snubbla

●  Programmerbara överhoppningsfrekvenser för att undvika mekanisk resonans

●  Integrerad PID-regulator med börvärdesramp, vilo-/vakningslogik och dubbelkanalsfeedback för pumpstegningsapplikationer

Utgångsfiltrering och motorskydd

Beroende på kabelavståndet mellan skåpet och motorn ingår utgångsfiltrering:

dV/dt-filter: begränsar spänningsökningstid och toppspänning vid motoranslutningarna för kabeldragningar upp till cirka 100–150m

Sinusfilter: ger en nästan sinusformad vågform för kabeldragningar som överstiger 150 m och för dränkbara pumpapplikationer där motorlindningsisolering är känslig för spänningspåkänning

Utgångskontaktorer för val av drift/beredskapsmotor är integrerade vid behov. Motorskyddsfunktioner — termisk överbelastning, fasbortfall, strömobalans, stoppdetektering, underbelastning (torrkörning) och jordfel — körs kontinuerligt i frekvensomriktarens mjukvara och kompletteras med externa överbelastningsreläer när det anges.

Förbigå konfiguration och processkontinuitet

En manuell förbikopplingskrets – byggd med belastningsklassade kontaktorer eller en mekaniskt förreglad överföringsomkopplare – gör att motorn kan köras direkt från elnätet medan VFD är isolerad för service. Förbikopplingen är konstruerad för överföring utan belastning: motorn måste stoppas innan växling mellan VFD- och bypasslägen. Integrerad elektrisk och mekanisk förregling förhindrar oavsiktlig tillbakamatning av nätström till frekvensomriktarens utgångsterminaler, vilket skulle orsaka katastrofala skador. En valfri automatisk förbikopplingskonfiguration använder ett programmerbart logikrelä eller liten PLC för att hantera sömlös överföring från driva till elnät på VFD-utlösning, vilket bibehåller processkontinuitet i kritiska applikationer.

Flermotoriga och synkroniserade konfigurationer

För applikationer där flera motorer måste dela en enda drivenhet (sekventiell drift), inkluderar skåpet utgångskontaktorer per motor med PLC-baserad sekvenseringslogik. För applikationer med flera motorer som kräver synkroniserat varvtal - såsom dubbla transportörer eller luftkylda kondensorer med flera fläktar - drivs individuella utgångsväxelriktare från en gemensam DC-buss eller synkroniseras via höghastighetskommunikation mellan drivenheter, med master/slavhastighet och vridmomentkontroll.

Styrgränssnitt, kommunikation och HMI

Det dörrmonterade operatörsgränssnittet ger lokal start/stopp, hastighetsreferens (via potentiometer eller knappsats), lägesval (VFD/Bypass/Off) och systemstatusindikering. En grafisk HMI-pekskärm är tillgänglig för komplexa applikationer med flera motorer eller processslingor, som visar driftparametrar i realtid, trenddata, larmloggar och energiförbrukningsstatistik.

Kommunikationsportar stöder alla större industriella protokoll: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP och BACnet. Enheten exponerar en omfattande datauppsättning – hastighet, ström, vridmoment, effekt, DC-bussspänning, temperatur, drifttimmar och energiförbrukning – för övervakande SCADA, DCS eller BMS. Fjärrstart/stopp- och hastighetsreferenskommandon accepteras, med timeout för hjärtslag och konfigurerbara reservstrategier om kommunikationen försvinner.

Kapsling och miljödesign

Det golvstående skåpet är tillverkat från 1,5 mm till 2,0 mm galvaniserad eller rostfri plåt, kontinuerligt svetsad och pulverlackerad. Skyddsklasser från IP42 till IP65 passar platsförhållanden:

●  IP42/IP43: elrum inomhus och motorstyrningscentraler

●  IP54/IP55: dammkänsliga industrimiljöer, pumpstationer och halvexponerade platser

●  IP65: utomhusinstallation med regn- och dammexponering

Termisk hantering använder en beräknad kombination av naturlig konvektion, filtrerad forcerad luftventilation med temperaturkontrollerade fläktar och, i högeffekts- eller högomgivande installationer, luft-till-luft värmeväxlare eller luftkonditioneringsenheter. Skåpets interna temperaturökning verifieras genom beräkning mot VFD-tillverkarens maximala driftstemperatur, vanligtvis 40°C till 50°C omgivning beroende på nedstämpling.

Testning och certifiering

Varje VFD-skåp genomgår ett definierat fabriksacceptanstest: strömkretskontinuitet och isolationsresistans, VFD-parameteruppladdning och verifiering mot det godkända parameterschemat, styrledningar punkt-till-punkt, funktionssimulering av start/stopp, hastighetskontroll, bypass-överföring (om sådan finns) och verifiering av säkerhetsförregling. Fullständig FAT-dokumentation tillhandahålls. Skåpet är designat och konstruerat enligt IEC 61439-1/2, med alla komponenter CE-märkta och UL-certifiering tillgängliga vid behov.

Vanliga frågor

F1: Vad är skillnaden mellan att köpa en VFD och en VFD-kontrollpanel?

En fristående VFD kräver ytterligare komponenter för en komplett installation: en uppströms brytare eller säkringar, lednings- och belastningsreaktorer, utgångsfilter för långa kabeldragningar, en förbikopplingskrets om processkontinuitet behövs under drift av frekvensomriktaren och en kapsling med termisk hantering. VFD-kontrollpanelen integrerar alla dessa – förkonstruerade, förkopplade och förtestade – i en enda enhet. Detta eliminerar okända design på plats, minskar installationstiden och ger en enda garanti för hela motorns drivsystem.

F2: Vilka effektmärken och spänningar finns tillgängliga?

Standardkonfigurationer täcker 0,75 kW till 630 kW över 380V, 400V, 480V och 690V trefasförsörjning. Högre effektklasser finns tillgängliga på begäran. Varje skåp är byggt för de specifika motornamnskyltdata som du tillhandahåller - effekt, spänning, fulllastström och drift.

F3: Hur långt kan motorkabeln löpa mellan skåpet och motorn?

Kabellängdsgränserna beror på den installerade utgångsfiltreringen. Utan filtrering begränsar VFD-tillverkaren vanligtvis kabeldragningar till 50 m. Ett dV/dt-filter förlänger detta till cirka 150m. Ett sinusfilter tillåter kabeldragningar över 300m och rekommenderas starkt för dränkbara pumpar och motorer med okänd eller åldrad lindningsisolering. Vi kommer att välja lämpligt utgångsfilter baserat på dina installationsdata.

F4: Kan skåpet styra flera motorer?

Ja, i flera konfigurationer: sekventiell drift (en VFD, flera motorer, endast en går åt gången med utgångskontaktorer som väljer den aktiva motorn), synkron multimotor (flera VFD:er i ett skåp som delar en DC-buss eller kommunicerar för master/slavhastighetsmatchning), eller oberoende styrning (flera oberoende VFD:er i ett större skåp). Berätta för oss din ansökan så tar vi fram den korrekta topologin.

F5: Hur integreras VFD-kontrollpanelen med min anläggning SCADA eller DCS?

VFD:ns kommunikationsport — Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP eller BACnet — ansluts direkt till ditt övervakningssystem. Alla driftdata, larm och diagnostik är tillgängliga. Tvåvägskontroll (fjärrstart/stopp, hastighetsreferens) stöds, med konfigurerbart kommunikationsförlustbeteende för att säkerställa säker drift om nätverket misslyckas.

F7: Vilket underhåll kräver skåpet?

Rutinunderhåll är enkelt: halvårsvis rengöring eller byte av ventilationsfilter, årlig termografisk inspektion av strömavslutningar och årligt funktionstest av bypasskretsen och säkerhetsspärrarna. Själva VFD:n har en specificerad livslängd för sina DC-länkkondensatorer och kylfläktar - vanligtvis 5 till 10 år beroende på driftsförhållanden - och dessa är utbytbara komponenter. Fullständiga underhållsscheman finns dokumenterade i bruksanvisningen.

F8: Kan skåpet fungera i en dammig eller hög temperaturmiljö?

Ja. Kapslingens skyddsklassning och värmehanteringsstrategi väljs baserat på förhållanden på din plats. För dammiga miljöer specificeras IP55 eller IP65 med finfiltrerande insugsfilter. För omgivningstemperaturer över 40°C säkerställer VFD-nedstämpling, skåpluftkonditionering eller luft-till-vatten värmeväxlare säkra interna förhållanden. Vi kommer att utvärdera din platsdata under konstruktionsfasen och föreslå lämplig miljöhärdning.

M5 Customer Spotlight

Ett regionalt vattenverk — moderniseringsprogram för pumpstationer

Bakgrund

Ett regionalt vattenverk i Sydamerika drev över 60 borrhåls- och boosterpumpstationer över sitt distributionsnät och betjänade en befolkning på cirka två miljoner. Många pumpstationer var decennier gamla och använde direktstartare med fast hastighet med strypventiler för flödeskontroll. Verksamheten stod inför stigande energikostnader, frekventa pump- och rörledningsfel på grund av vattenslag och mekanisk påfrestning, och ökande svårigheter att köpa reservdelar för föråldrad styrhårdvara.

Utmaningen

Verket valde att modernisera sina pumpstationer med VFD-kontroll i ett stegvis program, inriktat på de 20 största stationerna först. Varje station presenterade en liknande profil: två till fyra drift-/beredskapspumpar (45kW till 200kW), långa motorkabeldrag (ofta över 150m till dränkbara borrhålspumpar), dammiga miljöer som är delvis utomhus på avlägsna platser och begränsat elektriskt stöd på plats för komplext systemunderhåll.

Specifika begränsningar inkluderade:

●  VFD-lösningen var tvungen att rymma långa kabeldragningar till dränkbara pumpar utan att försämra motorlindningsisoleringen

●  A manual bypass was mandatory to maintain water supply during VFD servicing, as many stations did not have standby pump redundancy

●  Fjärrövervakningskapacitet var avgörande för att minska kostsamma besök på webbplatsen

●  Elinstallationen måste slutföras av lokala entreprenörer med minimal erfarenhet av driftsättning av VFD

Varför välja våra VFD-kontrollpaneler?

Efter att ha utvärderat både komponentbaserade VFD-eftermonteringar och integrerade VFD-kontrollpaneler valde verktyget skåpmetoden. Fördelarna var tydliga:

●  Varje skåp var fabrikskonstruerad med utgående sinusfilter anpassade till den specifika kabellängden och motorisoleringstypen, vilket eliminerar risken för skador på motorlindningen från reflekterade vågspänningsspikar

●  Den integrerade manuella bypass-kretsen, förkopplad och testad, gav bolaget förtroende för att vattenförsörjningen skulle fortsätta under alla VFD-servicehändelser

●  Dörrmonterade HMI och helt parametriserade VFD var fabriksladdade med pumpkurvdata, PID-tryckkontrollinställningar och verktygets standardskyddströsklar – vilket gör det möjligt för lokala entreprenörer att driftsätta varje skåp genom att helt enkelt ansluta nätaggregatet, pumpmotorn och tryckgivaren

●  GPRS/4G fjärrövervakningsmoduler i varje skåp överförde driftsdata — flöde, tryck, energiförbrukning, drifttimmar, larmstatus — direkt till bolagets centrala SCADA-plattform

De IP55-klassade kapslingarna med finfiltrerande intag och solskydd passar de dammiga, exponerade pumpstationsmiljöerna

Spridning

Tjugo VFD-skåp (45kW till 200kW) tillverkades, var och en med ett utgående sinusfilter, manuell bypass, IP55-kapsling, GPRS-fjärrtelemetri och förkonfigurerad PID-tryckkontroll. Skåpen levererades som kompletta, fabrikstestade enheter. Lokala elentreprenörer installerade och driftsatte skåpen i sekvens under ett 10-månaders program. Fjärrstyrningsstöd tillhandahölls av tillverkarens ingenjörer via videolänk för de tre första stationerna; efterföljande stationer togs i drift oberoende av de lokala teamen med hjälp av den standardiserade dokumentationen.

Resultat

Energiförbrukningen över de 20 moderniserade stationerna minskade med i genomsnitt 32 % jämfört med tidigare strypventildrift, med VFD:erna som matchar pumphastigheten exakt till systemets behov.

Underhållskostnaderna för pumpar och rörsystem sjönk avsevärt: vattenslagningshändelser eliminerades och pumpens lager och tätningslivslängd förlängdes genom mjukstartsrampning.

Not a single motor insulation failure occurred across 20 stations with cable runs up to 250m, validating the sine filter specification.

Verksamhetens centrala driftteam övervakar nu alla 20 stationer från en enda SCADA-instrumentbräda och tar emot automatiska SMS-larm för varje pumputlösning eller tryckavvikelse – vilket minskar reaktiva besök på plats med över 60 %.

Framgången med den första fasen har lett till att företaget har utökat programmet till de återstående 40 pumpstationerna, standardiserat på samma VFD-skåpspecifikation och möjliggör enhetlig underhållsutbildning och reservdelsinventering över hela nätverket.
