Designad för uteffekter från 20 kW till 60 kW, CSIVEI-fabrikens kvalitets-single-gun väggmonterade DC-snabbladdare installeras direkt på befintliga väggar, pelare eller strukturella pelare – vilket eliminerar behovet av betongdynor, markförankring eller dedikerad parkeringsökonstruktion. Detta gör den idealisk för underjordiska parkeringar, garage i flera våningar och smala parkeringsplatser där golvmonterade laddare skulle hindra trafikflödet.

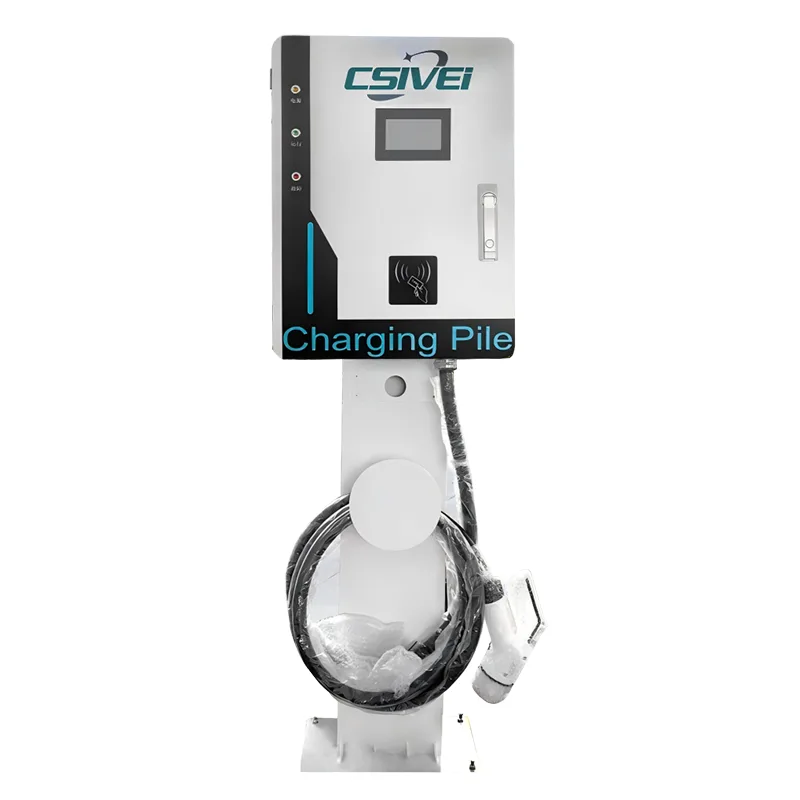

För platser som saknar lämpliga väggytor, omvandlar en valfri kraftig stålpiedestal enheten till en fristående stolpmonterad laddare utan några interna hårdvaruförändringar.
Laddaren stöder standarderna CCS1, CCS2, CHAdeMO och GB/T, och betjänar alla vanliga elbilar. Den IP55-klassade kapslingen med konformt belagd elektronik tål fuktiga, dammiga och dåligt ventilerade inomhus- och utomhusmiljöer som är typiska för källarparkeringar.
Åtkomstkontroll körs via en 7-tums pekskärm med RFID och app-baserad autentisering, med OCPP 1.6J/2.0.1-anslutning som möjliggör fjärrövervakning, transaktionsrapportering och dynamisk prissättning.
Säkerhetsfunktioner inkluderar isoleringsövervakning i realtid, DC-känsligt jordfelsskydd, övertemperaturskydd och en nödstoppsknapp – allt standard i varje enhet.
Den väggmonterade DC-laddningsstationen med singelpistol är designad för platser där golvutrymmet är mycket hög och monteras direkt på befintliga vertikala ytor – frigör värdefull markyta samtidigt som den levererar DC-snabbladdningsprestanda. Med en valfri piedestalsats förvandlas samma enhet till en stolpmonterad lösning för utomhusplatser utan lämpliga väggar.
I källargarage och parkeringskonstruktioner på flera nivåer, smala vikar, snäva svängcirklar och strukturella pelare gör golvmonterade laddare opraktiska. Denna väggmonterade enhet installeras direkt på betongväggar, pelare eller bärande pelare, och placerar laddaren i toppen av varje utrymme utan att inkräkta på parkeringsplatsen eller körgången. Ingen markförankring eller betongdyna krävs, vilket påskyndar installationen och håller gångvägar fria för fotgängare.
Återförsäljare som förbereder elbilar för överlämning av kunder eller utför laddning efter service behöver snabb hantering inom begränsade verkstads- och förgårdsutrymmen. Väggmontering av laddaren ovanför serviceplatsen håller golvytor fria för tekniker och fordonsrörelser. Konfigurationen med en pistol kombineras snyggt med en enda dedikerad serviceplats, vilket förenklar kabelhanteringen och säkerställer att varje fordon får konsekvent, övervakad laddning.
För personal, gäst eller hyresgäst EV-laddning i byggnader med underjordisk eller täckt parkering, integreras väggmonterade DC-laddare rent i den befintliga strukturen. De undviker röran med fristående enheter i fotgängartunga zoner och kan installeras i ögonhöjd för enkel åtkomst till skärmen. RFID och appbaserad autentisering möjliggör användarspecifik fakturering, medan OCPP-anslutning gör att fastighetsförvaltare kan övervaka användningen och ställa in priser för tid på dagen.

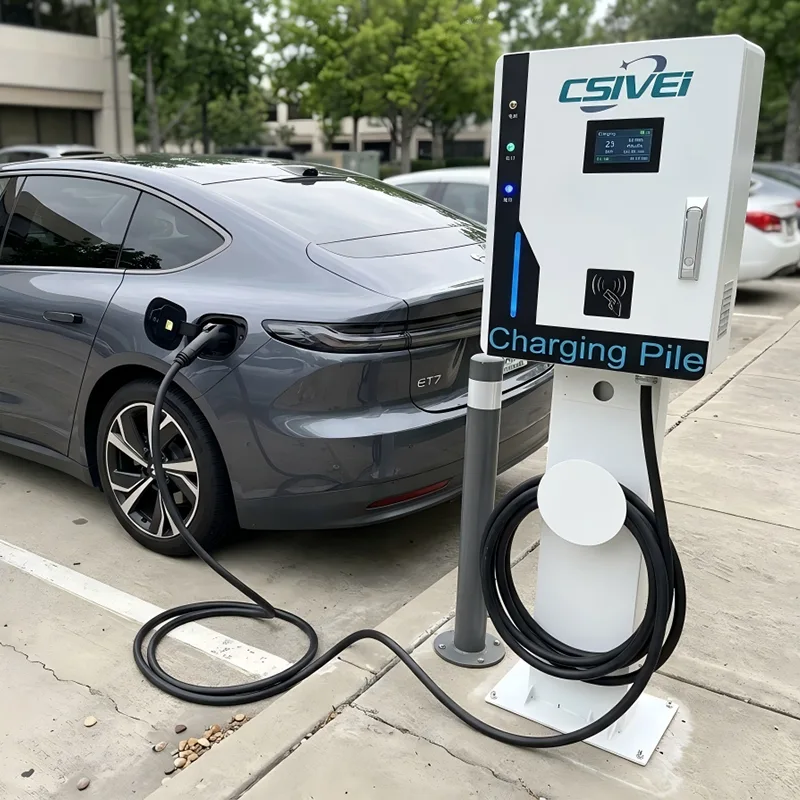

Där väggytor inte är tillgängliga - som utomhusområden, parkeringsbanor vid trottoarkanter eller parkeringsplatser i förorter - omvandlar den valfria stålpiedestalen samma laddare till en stolpmonterad enhet med smal profil. Detta ger distributionsflexibiliteten att blanda väggmonterings- och piedestalinstallationer inom ett enda projekt, med en standardiserad produkt istället för att köpa separata vägg- och golvladdarmodeller. Det kompakta fotavtrycket hos en enda piedestal tar mycket mindre markyta än ett helt golvstående laddarskåp.
Små till medelstora elektriska flottor – som lokala leveransbilar, kommunala underhållsfordon eller företagsbilpooler – fungerar ofta från depåer med befintliga byggnader och ytterväggar. Väggmonterade DC-laddare längs depåkanten maximerar användbar gårdsyta för fordonsparkering och manövrering. Schemalagd laddning via OCPP-backend kan anpassas till lågtrafikpriser, vilket håller vagnparkens driftskostnader låga.
Den väggmonterade likströmssnabbladdaren med en pistol förpackar full DC-snabbladdningskapacitet i ett kompakt, väggmonterbart chassi – som uppnår hög effekttäthet utan att kompromissa med termisk prestanda, säkerhet eller servicevänlighet.
Laddaren använder en strömlinjeformad modulär likriktararkitektur, som integrerar högfrekventa isolerade AC-DC-omvandlare i ett smalt hölje, vanligtvis en tredjedel av volymen av en motsvarande golvstående enhet. Trots det minskade fotavtrycket förblir konverteringseffektiviteten ≥95 % vid nominell belastning. Modulfacket är tillgängligt från frontpanelen, vilket gör att enskilda kraftmoduler kan hot-swap utan att ta bort enheten från väggen - en kritisk fördel i trånga garagemiljöer där åtkomst från sidan kan vara begränsad.
Väggmonterad installation ger unika termiska utmaningar: laddaren installeras ofta mot betong- eller murade ytor med begränsat luftflöde bak, och källarparkeringar kan drabbas av stillastående, fuktig luft. För att komma till rätta med detta kombinerar enheten en tät invändig luftkanal med intelligent forcerad luftkylning. Fläktar med högt statiskt tryck drar filtrerad luft genom en bana framifrån till sida, förhindrar återcirkulation av varm luft och skyddar interna komponenter från bromsdamm och luftburna partiklar som är vanliga i parkeringskonstruktioner. Konform beläggning på alla PCB ger ytterligare skydd mot kondens och korrosiva atmosfärer.
Kapslingen är konstruerad av lätt men styvt galvaniserat stål, pulverlackerat för UV- och korrosionsbeständighet. Ett förstärkt monteringsfästesystem fördelar enhetens vikt över flera förankringspunkter, kompatibelt med betong-, tegel- och stålpelare. Designen centrerar laddarens massa nära väggplanet, vilket minimerar konsolbelastningen på fästena. För platser som använder den valfria piedestalen, fästs samma monteringsfäste på en varmförzinkad stålpelare med en integrerad kabelhanteringskanal, vilket inte kräver några interna hårdvaruändringar för att övergå mellan väggmonterade och stolpmonterade konfigurationer.
En fjäderbalanserad kabelupprullare eller kabelhölster är integrerad i enhetens sidoprofil, vilket håller laddningskabeln från marken när den inte används. Detta förhindrar snubbelrisk i fotgängarrika områden och skyddar kabeln från att fordonet körs över. Hölsterdesignen leder kabeln nedåt och utåt i en naturlig grepphöjd, vilket minskar operatörens belastning under anslutningen.
Trots sin reducerade storlek behåller laddaren den kompletta kontroll- och säkerhetssviten som finns i större DC-enheter. En inbyggd Linux-kontroller hanterar fordonskommunikation över protokollen CCS1, CCS2, CHAdeMO och GB/T. Isolationsövervakning i realtid, typ A + 6mA DC-känslig restströmsdetektering och kontaktorsvetsdetektering fungerar kontinuerligt under varje session. Övertemperatursensorer placerade på strömmodulerna, DC-utgångsvägen och kontaktkontakterna utlöser stegvisa skyddssvar – från ökning av fläkthastigheten till kontrollerad effektminskning till full sessionsavslutning om tröskelvärdena överskrids. OCPP 1.6J/2.0.1-anslutning över 4G, Wi-Fi eller Ethernet möjliggör fjärrdiagnostik, firmwareuppdateringar och fakturering per transaktion.
Väggmonteringsdesignen stöder effektklasser från 20kW till 60kW, vilket matchar den typiska elektriska kapaciteten som finns tillgänglig i befintliga byggnader utan kostsamma nätuppgraderingar. Ingångsalternativ täcker både enfasiga och trefasiga konfigurationer beroende på strömnivån. Det valfria tillbehörssatsen för piedestal inkluderar pelaren, basplattan och kabelstyrningen – som kan installeras av ett enda teknikerteam – vilket möjliggör blandade väggmonterings- och piedestalinstallationer från en standardiserad laddarmodell över en hel parkeringsanläggning.
F1: Vilken typ av väggyta krävs för installation?
Den väggmonterade DC-snabbladdaren med singelpistol är designad för att monteras på solida betong-, tegel- eller stålpelare. Det förstärkta monteringsfästet fördelar enhetens vikt över flera förankringspunkter, vilket säkerställer stabil och säker fixering. En platsundersökning rekommenderas för att bekräfta bärförmågan, och vi tillhandahåller en detaljerad monteringsmall och installationsguide för din elentreprenör.
F2: Vad händer om det inte finns någon lämplig vägg på min plats?
Som tillval finns en piedestal i kraftig stål. Denna fristående pelare använder samma monteringsfäste som den väggmonterade versionen - inga interna hårdvaruändringar behövs. Sockeln kommer med en integrerad kabelkanal och en golvplatta. Den låter dig blanda vägg- och piedestalinstallationer över en plats samtidigt som du använder en enda standardiserad laddarmodell.
F3: Vilka är de tillgängliga uteffekterna och varför är räckvidden lägre än golvstående enheter?
Denna väggmonterade DC-laddare erbjuds i effektnivåer från 20kW till 60kW. Denna serie är optimerad för kompakt väggmonterad termisk design och typisk byggnads elektrisk kapacitet. För väggmonterade installationer är denna effektnivå tillräcklig för destinationsladdning, arbetsplatsparkering och användning av flottan över natten. Om ditt projekt kräver högre effekt, erbjuder våra golvstående en- eller dubbelpistolladdare konfigurationer från 60kW till 240kW.
F4: Kan laddaren fungera tillförlitligt i fuktiga eller dammiga underjordiska parkeringar?
Ja. Kapslingen är klassad IP55 och all intern elektronik är konformt belagd för att motstå fukt, kondens och luftburna partiklar. Den förseglade luftkanalen och kylfläktarna med högt statiskt tryck är speciellt utformade för den stillastående, ofta dammiga luften som finns i källare och parkeringsbyggnader i flera våningar.
F5: Hur hanteras laddningskabeln när den inte används?
Ett integrerat sidomonterat kabelhölster eller fjäderbalanserad upprullare håller kabeln från marken. Detta förhindrar snubblar i fotgängare, skyddar kabeln från fordonsskador och placerar kontakten på en bekväm grepphöjd för användarna.
F6: Kan jag övervaka och hantera flera väggmonterade laddare på distans?
Ja. Varje enhet inkluderar OCPP 1.6J/2.0.1-anslutning över 4G, Wi-Fi eller Ethernet. Du kan integrera alla laddare i ditt föredragna laddningsnätverkshanteringssystem för realtidsövervakning, transaktionsrapportering per enhet, fjärrdiagnostik, dynamisk prissättning och firmwareuppdateringar.
F7: Vilken underhållsåtkomst behövs — måste enheten tas bort från väggen för service?
Nej. Frontpanelen ger full åtkomst till det modulära strömfacket. Enskilda strömmoduler kan hot-swapas utan att laddaren tas bort från väggen. För de flesta rutinkontroller - filterrengöring, visuell inspektion - är alla komponenter nåbara framifrån, vilket gör underhåll möjligt även i trånga parkeringsplatser.
Ett kommersiellt komplex i centrum — Underjordisk parkering EV Charging Retrofit
Ett premiumkomplex med blandad användning i en stor europeisk stadskärna planerade att bygga om DC-snabbladdning i sin underjordiska parkering i tre våningar. Anläggningen betjänar hotellgäster, kontorshyresgäster och butiksbesökare, med ett växande antal som begär elladdning. Ledningen ville installera snabbladdare utan att tappa några parkeringsplatser eller blockera smala körgångar.
Källarparkeringen uppvisade betydande fysiska begränsningar som är typiska för äldre stadsbyggnader:
● Smal parkeringsplats med snäva svängradier lämnade inget utrymme för golvstående laddare.
● Strukturpelare var vanliga men väggar fanns i spetsen av många vikar.
● Takhöjdsbegränsningar och ventilationskanaler begränsat utrymme ovanför.
● Betonggolvet kunde inte dikes i stor omfattning för nya kraftdragningar – befintliga kabelrännor på väggen måste användas.
● Byggningsarbeten kunde inte störa den dagliga parkeringsverksamheten. installationen måste vara ren, snabb och minimalt invasiv.
● Golvstående DC-laddare uteslöts tidigt. De skulle ha ockuperat värdefullt utrymme, krävt betongkuddar och skapat hinder i redan trånga körbanor.
Byggnadens omkretsväggar av betong och strukturella pelare erbjöd idealiska monteringsytor i spetsen av befintliga parkeringsplatser. En väggmonterad enhet med en pistol kan placeras ovanför varje dedikerad EV-fack och betjäna ett fordon i taget utan att ta upp någon som helst golvyta.
Laddarens kompakta chassi - ungefär en tredjedel av storleken på en golvstående motsvarighet - monterad i väggen och lämnar hela utrymmet tillgängligt för fordonsparkering. Det integrerade sidomonterade kabelhölstret höll laddningskabeln från marken, vilket eliminerade snubbrisker på gångvägar.
Av avgörande betydelse innebar den väggmonterade designen ingen markförankring, ingen betongbrott och ingen stängning av fack under installationen. Alla strömkablar drogs genom befintliga kabelrännor på väggen och avslutades direkt i toppen eller baksidan av laddarens hölje.
För en handfull mellanradsfack där ingen vägg eller pelare fanns tillgänglig, användes den valfria stålpiedestalen. Detta gjorde att samma laddarmodell kunde installeras på en smal fristående pelare, som upptog en bråkdel av fotavtrycket för ett helt golvstående skåp. Den blandade installationen av väggfäste och piedestal använde en standardiserad produkt, vilket förenklar inköp, reservdelsinventering och underhållsutbildning.
Fyrtio av våra enkelpistol väggmonterade DC snabbladdare – konfigurerade med CCS2-kontakter – installerades över de tre källarnivåerna. Trettiosex enheter var väggmonterade på betongväggar och strukturella pelare; fyra enheter använde piedestalsatsen för mellanradsfack. Installationen slutfördes utanför rusningstid med noll förlust av fack. OCPP backend-integration kopplade alla fyrtio enheter till byggnadens centrala hanteringsplattform, vilket möjliggjorde användarautentisering via befintliga hotell- och kontorskort, fakturering per session och övervakning i realtid.
● Fyrtio EV-kapabla vikar skapades utan att offra en enda befintlig parkeringsplats – en avgörande faktor för komplexets ledning.
● Installationskostnaden var betydligt lägre än golvstående alternativ på grund av eliminering av betongplattor, grävning av marken och strukturella ändringar.
● Det blandade tillvägagångssättet mellan vägg och piedestal löste alla utmaningar i baylayout med en laddarmodell, vilket gjorde projektupphandlingsprocessen enkel.
● Hotellgäster, kontorshyresgäster och shoppare får nu tillgång till snabbladdning med sina befintliga byggnadskort, med avgifter som automatiskt faktureras till deras rum, hyresavtal eller betalningsapp.
● Fastighetsförvaltaren rapporterade en mätbar ökning av hotellgästernas tillfredsställelseresultat och förnyade kontorshyreskontrakt tillskrivet elbilsladdningsbekvämligheten.
● Efter den lyckade utbyggnaden har byggnadsägaren specificerat samma väggmonterade lösning för ytterligare två fastigheter i staden.
