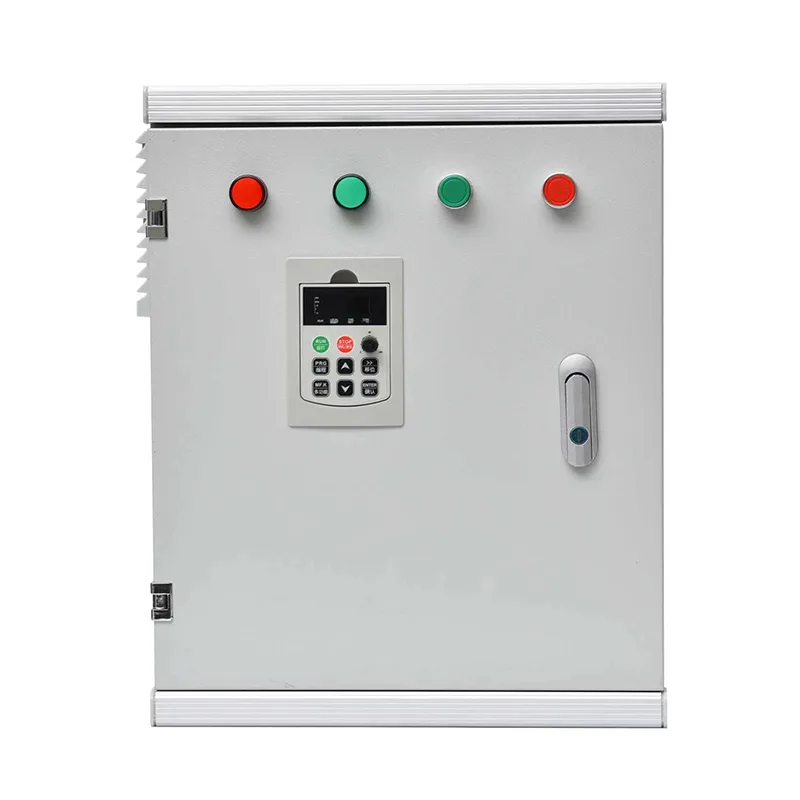

Mjuk startskåp

Mjukstartskåpet som erbjuds av den ledande kinesiska tillverkaren Csivei inkluderar en 3-fas mjukstarterenhet (klassad från 7,5 till 800 kW, 380–690 V), en inkommande strömbrytare eller säkringsfrånkoppling, en inbyggd bypass-kontaktor, ett motoröverbelastningsrelä och en kontrolltransformator. Startegenskaper – programmerbar strömgräns, spänningsramptid och initialt vridmoment – ​​ställs in via en digital knappsats eller HMI. Tillvalsfunktioner inkluderar en mjukstoppsramp för pumpsystem för att förhindra vattenslag. Skyddet täcker kortslutning, överbelastning, fasförlust, under/överspänning och tyristor övertemperatur. Standardkommunikation via Modbus RTU möjliggör anslutning till anläggningens DCS eller SCADA; tillval Profibus, Profinet eller Ethernet/IP är tillgängliga. Den golvstående kapslingen är tillverkad av galvaniserat stål med en pulverlackerad finish, klassad IP42 till IP55, lämplig för elrum inomhus och dammiga industrimiljöer.

Produktapplikationer

För motorer som arbetar med fast hastighet men som kräver skonsam start för att skydda driven utrustning och elektriska nätverk, erbjuder mjukstarterskåpet ett kompakt alternativ med lågt underhåll till direktanslutna eller stjärntrekantstartare.

Vatten- och avloppspumpstationer

Råvattenintag, booster- och överföringspumpar drar nytta av mjukstart, vilket eliminerar vattenslag i rörledningar och minskar mekaniskt slitage på pumphjul och kopplingar. Den inbyggda mjukstoppsfunktionen dämpar ytterligare backventilslam och tryckstötar. Bypass-drift under stationär drift säkerställer minimal värmeutveckling i skåpet, även i pumpstationer med begränsad ventilation.

HVAC-fläkt- och kompressorsystem

Kylaggregat, kyltornsfläktar och stora luftbehandlingsaggregatmotorer i kommersiella byggnader kan dra höga startströmmar som får lamporna att flimra och belasta generatorns kontroller. Mjukstartsskåp begränsar startströmmen till 3–4 gånger full belastning, vilket förhindrar spänningsfall. Bypass-kontaktorer eliminerar kontinuerliga tyristorförluster och upprätthåller systemets energieffektivitet under byggnadens långa drifttid.

Gruv- och stenbrottstransportörer och krossar

Bandtransportörer och bergkrossar kräver försiktigt vridmoment under uppstart för att skydda växellådor, remskarvar och kopplingar från stötbelastning. Mjukstartarens justerbara kick-start-funktion levererar en kort puls med högt vridmoment innan den rampar, vilket övervinner friktionen hos ett fullt laddat bälte. När motorn väl är igång säkerställer bypass-kontaktorn sval, energieffektiv drift i dammiga miljöer med hög temperatur.

Industriella kompressorer och omrörare

Skruv- och kolvkompressorer i tillverkningsanläggningar, tillsammans med blandare och omrörare i kemisk bearbetning, startar under belastning och behöver mjuk acceleration. Mjukstartare eliminerar plötsliga vridmomenttransienter som accelererar lager- och skovelslitage, medan bypass-drift säkerställer inga tyristorförluster under långa kontinuerliga körningar.

Jordbruksbevattning och djupbrunnspumpar

Dränkbara pumpar med djupa brunnar och stora sprinklersystem i avlägsna områden är beroende av mjukstartare för att skydda pumpaxlar och brunnshus från startmoment. Skåpen är kompatibla med generatortillförsel, eftersom den reducerade startströmmen gör att en mindre generator kan starta en större pump. Bypass-drift minskar bränsleförbrukningen under bevattningssäsongen.

Teknisk djupdykning

Mjukstartskåpet integrerar en tyristorbaserad mjukstartare med fullt motor- och kretsskydd i ett enda förkopplat hölje, optimerat för industriell motorstyrning med fast hastighet.

Tyristorbaserad spänningsrampning

Mjukstartaren styr sex antiparallella kiselstyrda likriktare (SCR), ett par per fas, för att smidigt öka motorspänningen från en justerbar initial vridmomentnivå (vanligtvis 30–60 % av nominellt) till full spänning över en användarinställd ramptid (0,5–60 sekunder). Under upprampning begränsas strömmen till en definierad multipel av fulllastström, vanligtvis 3–5x, vilket förhindrar överbelastning av transformator eller generator. När motorn närmar sig synkron hastighet detekterar en intern algoritm strömfallet och signalerar att en bypass-kontaktor ska stängas, vilket direkt ansluter motorn till elnätet. Detta shuntar ut ström från SCR, vilket eliminerar deras ledningsförluster och värmealstring.

Bypass-drift och kontinuerlig drift

Efter start flyter all motorström genom den mekaniska bypass-kontaktorn, som är klassad för kontinuerlig drift. SCR:erna förblir avstängda, så mjukstartaren bidrar inte med någonting till termisk ökning. Detta är en viktig fördel jämfört med VFD:er i applikationer med fast hastighet - skåpet är svalt och kräver minimal ventilation. Om ett mjukt stopp väljs, öppnas förbikopplingen vid avstängning, och SCR:erna kopplas in igen för att gradvis minska spänningen, vilket förhindrar vattenslag.

Motor- och kretsskydd

Skåpet ger fullt motorskydd genom en termisk-magnetisk brytare och ett elektroniskt överbelastningsrelä med fasbortfall och ström-obalansdetektering. Kortslutningsskydd är samordnat för att bevara SCR-integriteten. Ytterligare skydd inkluderar:

● Under-/överspänningsskydd, avstängning innan motorskada på grund av spänningsavvikelser

● Avkänning av övertemperatur i tyristor, med larm och utlösningssteg

●  Detektering av fasomkastning och fasförlust

●  Stall och låst rotorskydd via reläet

Externa säkerhetsspärrar (t.ex. nödstopp, vibrationsbrytare) kopplas till styrkretsen via dedikerade terminaler.

Styrgränssnitt och kommunikation

En digital knappsats med en LCD-display på startenheten ger lokal parameterinställning, start/stopp-kontroll och statusindikering – inklusive motorström, spänning och felkoder. En dörrmonterad HMI kan integreras för större skåp. Standard RS485 Modbus RTU tillåter fjärrstart/stopp, parameternedladdning och larmrapportering till en DCS eller SCADA. För krävande anläggningsnätverk finns Profibus DP, Profinet eller Ethernet/IP-gateways tillgängliga.

Kapsling och värmehantering

Det golvstående skåpet är konstruerat av kraftig galvaniserad stålplåt med väderbeständig pulverlackering. Eftersom tyristorvärme genereras endast under de sekunder långa start- och stoppramperna är naturlig konvektionskyla ofta tillräcklig för inomhusskåp. För högeffektsenheter eller miljöer med hög omgivning tillhandahålls filtrerade varmluftsfläktar med termostatstyrning. Standardskyddsklassningen är IP42 till IP54; högre betyg är tillgängliga för dammiga eller utomhusplatser.

Överensstämmelse och testning

Varje skåp genomgår ett fabriksgodkännandetest inklusive: mätning av strömkretsens isolationsresistans, SCR-tändningskretsverifiering, bypass-kontaktordrift och funktionstestning av alla programmerade start/stoppprofiler och skyddsfunktioner. Enheten är designad och testad enligt IEC 61439-1/2, och alla styrkretsar är testade enligt tillämpliga brusimmunitetsstandarder.

Vanliga frågor

F1: När ska jag välja ett mjukstartsskåp framför en VFD- eller DOL-startare?

Välj en mjukstartare när du behöver mjuk motoracceleration och reducerad startström men inte kräver kontinuerlig hastighetsvariation. Mjukstartare är enklare, genererar mindre värme, kostar mindre och är mer kompakta än VFD. Jämfört med DOL eliminerar de strömstötar och mekaniska stötar. Jämfört med stjärna-trekanta ger de fullt justerbara startparametrar och kan mjukstoppa pumpsystem.

F2: Vilka motorstorlekar kan skåpet rymma?

Standardskåp är konfigurerade för motorer från 7,5 kW till 800 kW vid 400 V (trefas), med 690 V-klassificeringar tillgängliga för större motorer. Vi kommer att matcha mjukstartaren, bypass-kontaktorn och strömbrytaren med strömmen på din motortypskylt. Anpassade konfigurationer för högre krafter är möjliga.

F3: Har mjukstartskåpet stöd för start av flera motorer?

Ja, i ett sekventiellt arrangemang: en enda mjukstartare kan starta flera motorer efter varandra, var och en med sin egen utgångskontaktor. Efter att den första motorn når full hastighet och förbikopplar kopplas mjukstartaren från den och ansluter till den andra motorn, och så vidare. Detta minskar kostnaderna när flera pumpar eller fläktar av liknande storlek delar en station. Alla motorer måste dock ha samma eller liknande startparametrar.

F4: Vad händer om mjukstartaren misslyckas medan motorn är igång?

När motorn är på full hastighet och bypass-kontaktorn är stängd, går motorn direkt från elnätet. Om mjukstartarens styrkort går sönder eller SCRs är skadade, fortsätter motorn att gå opåverkad. Felet påverkar endast nästa startförsök. Denna inneboende felsäkra är en stor operativ fördel.

F5: Hur lång är mjukstartsrampen och kan den justeras?

Spänningsramptiden är fullt justerbar, vanligtvis från 0,5 till 60 sekunder, och kan utökas ytterligare om det behövs. Den initiala startspänningen (kickstart) är också justerbar. Den optimala rampen bestäms av motorn och belastningen — tillräckligt lång för att eliminera mekaniska stötar, tillräckligt kort för att begränsa tyristoruppvärmningen under starten.

F6: Kan mjukstartaren hantera frekventa starter?

En mjukstartare är klassad för ett specifikt antal starter per timme (vanligtvis upp till 10 kraftiga starter). Denna klassificering beror på startströmsinställningen, ramptid och motorstorlek. För tillämpningar som involverar mycket frekventa starter (t.ex. indexeringstransportörer), kan en VFD vara mer lämplig. Rådfråga oss med din arbetscykel för rätt dimensionering.

F7: Vilket underhåll kräver skåpet?

Regelbundet underhåll är minimalt: årlig visuell kontroll av strömavslutningar, rengöring av ventilationsfilter (om sådana finns) och funktionskontroll av bypass-kontaktorn. SCR har inga rörliga delar och slits inte. Bypass-kontaktorn är den huvudsakliga servicebara komponenten, med en mekanisk livslängd som vanligtvis överstiger en miljon operationer, vilket kan översättas till åratal.

F8: Skapar mjukstartaren övertoner på elnätet?

Mjukstartare för tyristor genererar harmoniska strömmar endast under de korta start- och mjukstoppsramperna. Under steady-state bypass-drift drar motorn sinusformad ström, så inga övertoner produceras. Detta gör dem mer nätvänliga än frekvensomriktare, som kan generera kontinuerliga övertoner om de inte filtreras.

Ett distriktsnät för vattenförsörjning — Mjukstartare eftermontering för 20 pumpstationer

Bakgrund

En regional vattenmyndighet i Östeuropa förvaltade ett nätverk av 20 fjärranslutna boosterpumpstationer, var och en med 2–4 konventionella direkt-on-line (DOL) startade pumpar från 37 till 132 kW. Stationerna var kritiska för att distribuera vatten till flera städer, men återkommande problem orsakade oacceptabla driftskostnader och servicestörningar.

Utmaningen

Det primära problemet var elektriskt. Den plötsliga DOL-startströmmen - upp till 7 gånger full belastning - orsakade kraftiga spänningsfall på de svaga distributionsledningarna på landsbygden. Detta utlöste skyddsreläer vid närliggande transformatorstationer och avbryter då och då strömmen till själva pumpstationen. Myndigheten stod också inför höga mekaniska underhållskostnader: vattenslag under pumpstart och stopp ofta brustna rörleder och skadade backventiler, medan det plötsliga vridmomentet förkortade pumpens lager och kopplingslivslängd. Stationerna var obemannade och placerade i avlägsna områden, så all utrustning måste vara robust, enkel och kunna fjärrrapportera fel.

Varför mjukstartsskåp?

Myndigheten utvärderade både VFD och mjukstartare. VFD erbjöd hastighetskontroll men ansågs överdriven - pumparna var designade för att köra med fast hastighet mot en statisk systemkurva, där strypventiler redan gav flödestrimning. Mjukstartsskåp erbjöd den perfekta matchningen: de skulle eliminera startströmstötar och vattenslag utan att införa kontinuerliga drivförluster eller komplex kylning.

Viktiga urvalsfaktorer:

●  Mjukstartarens interna bypass-kontaktor innebar att motorn, när den var igång, drar ström utan tyristorförluster, vilket höll skåpets värmegenerering minimal i oventilerade pumprum.

●  Mjukstoppsfunktionen skulle gradvis sänka pumpen under avstängning, vilket tar bort tryckstöten som orsakade vattenslag.

●  Skåpens enkla digitala gränssnitt och RS485 Modbus-anslutning integrerade direkt i myndighetens framväxande SCADA-nätverk, vilket möjliggör felrapportering utan platsbesök.

●  Den minskade startströmmen innebar att befintliga generatoraggregat (används under nätavbrott) kunde starta samma pumpar utan problematisk spänningsfall, vilket utökade den effektiva reservkapaciteten.

Spridning

Tjugo standardiserade mjukstartsskåp (45 till 160 A-klassificering) tillverkades, fabrikstestades och installerades i befintliga pumprum under sex månader. Varje skåp inkluderade en huvudströmbrytare, en mjukstartare med bypass-kontaktor, ett elektroniskt överbelastningsrelä, Modbus-kommunikation och en regnsäker IP54-kapsling. Driftsättningen innebar enkel parameterinmatning för ramptid och strömgräns, och anslutning av en enda Modbus-kabel till stationens fjärrterminalenhet.

Resultat

●  Gridspänningsstörningar från pumpstart eliminerades. Inga ytterligare stationsresor har registrerats sedan eftermonteringen.

●  Rörreparationer minskade med över 80 % under det första året, eftersom vattenslag under start och stopp eliminerades genom mjukstarts- och mjukstoppsprofilering.

●  Byte av pumplager och tätningar visade en mätbar minskning, tillskrivet den mjuka starten med lågt vridmoment.

●  Bypass-designen säkerställde att kraftrummen förblev svala, även under långa pumpkörningar med höga krav; inga fel på skåpets kylning inträffade.

●  Myndigheten får nu start/stoppstatus i realtid, startström och felloggar från varje station på sin SCADA, vilket möjliggör förutsägande svar istället för nödurop.

●  Efter ett år utökade myndigheten programmet till ytterligare tio stationer och antog mjukstartsskåpet som standard för alla DOL-till-mjuka eftermonteringsprojekt.
