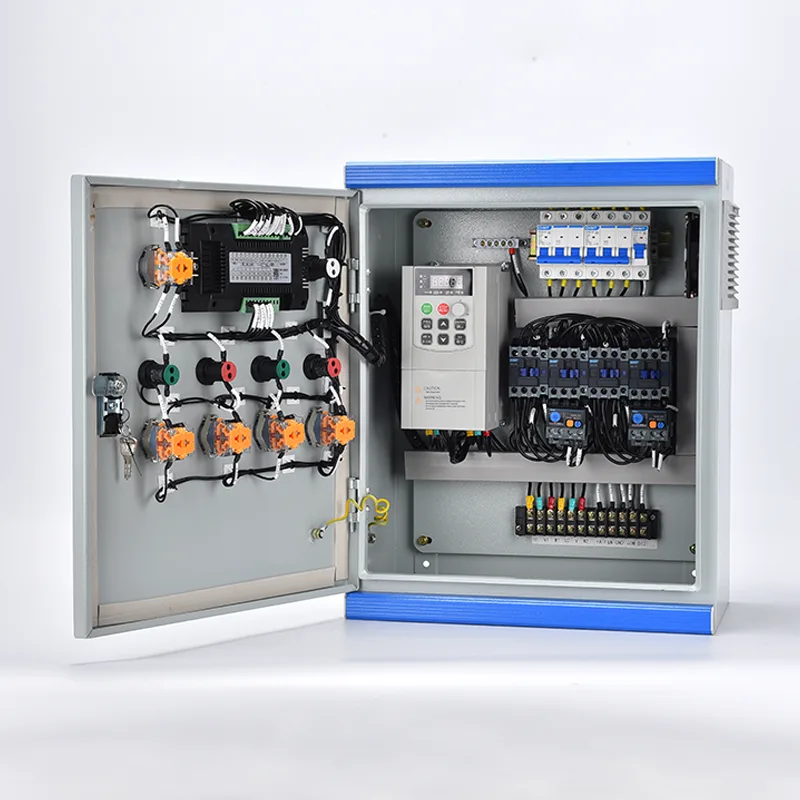

Kontrollpanel för HVAC

Varje HVAC-kontrollpanel är konstruerad för att uppfylla de specifika kraven för det mekaniska system som den styr – oavsett om det är en enstaka förpackad luftbehandlingsenhet, en kylanläggning med flera pumpar och kyltorn eller ett byggnadsomfattande VAV-zonhanteringssystem. Panelhuset rymmer hela den elektriska infrastrukturen: inkommande strömisolering, kretsskydd, motorstartare (direkt-på-ledning, stjärntrekant, mjukstartare eller frekvensomriktare), kontrollreläer, säkerhetsspärrar och en dedikerad styrenhet - vanligtvis en PLC eller DDC - med fältsensorterminaler för temperatur, fuktighet, luftkvalitet, flöde och luftkvalitet. En dörrmonterad HMI-pekskärm eller knappsatsskärm ger operatörer systemsynlighet och parameterkontroll i realtid. Anslutning via BACnet, Modbus eller Ethernet/IP möjliggör sömlös integration med byggnadsledningssystem (BMS). Kapslingsklasser från IP42 till IP65 passar inomhusmekaniska rum, takplattformar och exponerade platser utomhus. Omfattande skyddsscheman täcker kortslutning, överbelastning, fasbortfall, under-/överspänning och jordläckage vid varje krets, med obligatoriska säkerhetsförreglingar fastanslutna för brandlarmavstängning, frysskydd och luftflödessäker. Full överensstämmelse med IEC 61439-1/2, IEC 60364 och regionala elsäkerhetsstandarder upprätthålls.

Idealiska applikationer

Från en enda lufthanterare till en campus-omfattande central anläggning, HVAC Control Panels tillhandahåller den centraliserade elektriska intelligensen som håller mekaniska system igång säkert, effektivt och i samordning med det bredare nätverket för fastighetsautomation.

Kommersiella kontorsbyggnader och utveckling med blandad användning

Stora kontorstorn, köpcentra och komplex för blandad användning driver flera luftbehandlingsaggregat, kylare, kyltorn och ventilationszoner. VVS-kontrollpaneler centraliserar kontrollen och skyddet av varje mekaniskt paket – en AHU-panel som hanterar tillförsel- och returfläktar, kylslingor, economiser-spjäll och filterstatus, eller en kylanläggningspanel som sekvenserar flera kompressorer, primära och sekundära pumpar och kyltornsfläktar. Integration med byggnadens BMS via BACnet/IP eller Modbus gör att anläggningsansvariga kan övervaka och justera alla system från en central arbetsstation.

Industri- och tillverkningsanläggningar

Fabriker, bearbetningsanläggningar och lager kräver ofta dedikerad ventilation och processkylning separat från komfortluftkonditionering. Kontrollpaneler i dessa miljöer hanterar högeffektsfläktar, påfyllningsluftenheter, dammuppsamlingssystem och processkylare. PLC-baserad styrning med industriella kommunikationsprotokoll stöder komplex förreglingslogik — såsom koordinering av ventilation med produktionslinjedrift eller processugnsutsug. Kraftiga kapslingar med förbättrat damm- och fuktskydd hanterar de utmanande omgivningsförhållandena.

Datacenter och verksamhetskritiska faciliteter

Datacenterkylning är en 24/7 kritisk funktion. HVAC-kontrollpaneler som hanterar lufthanterare för datorrum (CRAH), luftkonditioneringsapparater för datorrum (CRAC), kylvattenpumpar och kondensorfläktar är konstruerade för redundans och tillförlitlighet. Dubbel strömingång, automatisk överföringsbrytarintegrering och felsäkra larmutgångar säkerställer att kylningen fortsätter genom störningar i elnätet. Hög noggrann temperatur- och fuktighetskontroll, med Modbus/BACnet-anslutning till DCIM-plattformen (Data Center Infrastructure Management), ger miljöövervakning i realtid.

Sjukhus och vårdinrättningar

Operationssalar, isoleringsrum, renrum och allmänna avdelningar kräver var och en specifik luftkvalitet, temperatur, luftfuktighet och tryckförhållanden. VVS-kontrollpaneler i vårdmiljöer hanterar dessa exakta miljöer. Kritiska larmfunktioner — hög/låg temperatur, luftfuktighetsavvikelser, luftflödesförlust och filterstatus — är fastanslutna till byggnadens sjuksköterskeanrop eller centrala övervakningssystem. Paneler är designade för att underlätta underhållet och har isoleringsmöjligheter som möjliggör service utan systemavstängning.

Hotell, resorter och gästfrihet

Gästkomfort är av största vikt. VVS-kontrollpaneler hanterar centrala kylanläggningar, pannsystem, lufthanterare som betjänar offentliga utrymmen och fläktkonvektorer för zonkontroller över gästvåningarna. Förprogrammerade beläggningsbaserade scheman minskar energiförbrukningen under perioder med låg beläggning samtidigt som de säkerställer att rummen når komfortbörvärden vid incheckningstid.

Utbildningscampus och institutionsbyggnader

Universitetsbyggnader, skolor och statliga anläggningar spridda över flera strukturer drar nytta av standardiserade HVAC-kontrollpanelplattformar. Varje byggnads mekaniska rum betjänas av dedikerade paneler för AHU, pumpar och terminalenheter, alla kopplade tillbaka till en campusomfattande BMS. Tillvägagångssättet förenklar underhållsutbildning och reservdelshantering.

Teknisk djupdykning

HVAC-kontrollpaneler är konstruerade som omfattande kraftdistribution, motorstyrning och automationsenheter - var och en specialdesignad för att matcha den mekaniska utrustningens schema och driftsekvenser.

Strömfördelning och kretsskydd

Den inkommande sektionen accepterar trefaseffekt (vanligtvis 400V/480V, 50/60Hz) via en låsbar huvudfrånskiljare eller strömbrytare, med kortslutningsmotståndsklassificering beräknad för platsens tillgängliga felström. Nedströmsdistributionen är organiserad efter utrustningsfunktion: separata grenar för fläktar, pumpar, kompressorer och styrkretsar. Motorkretsskydd tillhandahålls av termisk-magnetiska brytare eller säkrade frånskiljare anpassade till motorns fulllastström, med överbelastningsreläer (elektroniska eller termiska) som ger IEC-klass 10/20/30 utlösningskurvor. Styreffekt – vanligtvis 24VAC, 24VDC eller 230VAC – härleds från en dedikerad styrtransformator med oberoende säkrade sekundära kretsar, som isolerar styrelektroniken från transienter på effektsidan.

Motorstyrning och startmetoder

Beroende på motorstorlek, krav på startmoment och det mekaniska systemets tolerans för startström, innehåller panelen lämplig startmetod:

●  Direct-on-line (DOL) : för mindre fläktar och pumpar upp till cirka 7,5 kW

●  Stjärna-trekant: för medelstora motorer där reducerad startström krävs

●  Mjukstartare : för pumpar och fläktar där mjuk upprampning eliminerar vattenslag eller remglidning

●  Variable Frequency Drive (VFD) : för applikationer som kräver hastighetsmodulering baserat på efterfrågan — såsom AHU-matarfläktar som styrs av statiskt kanaltryck, eller sekundära kylvattenpumpar som svarar på differentialtrycket över slingan

VFD:er är specificerade med inbyggd harmonisk dämpning (DC-länkdrossel) och utgående dV/dt-filter där kabellängder överskrider tillverkarens gränser. Alla frekvensomriktare är konfigurerade för seriell kommunikation med panelens styrenhet för hastighetsreferens och statusåterkoppling.

Styrplattform: PLC vs. DDC

Styrarkitekturen väljs utifrån applikationens komplexitet och integrationskrav:

●  DDC-styrenheter är typiska för kommersiella HVAC-applikationer som integreras i ett BMS via inbyggt BACnet MS/TP eller BACnet/IP. Förprogrammerade applikationsbibliotek täcker standard AHU, kylare och pannsekvenser.

●  PLC-baserad styrning specificeras för industriella miljöer, komplex sekvensering av flera kompressorer eller där systemet måste samverka med icke-HVAC-utrustning som processmaskiner. PLC-plattformar stöder steglogik, funktionsblock eller strukturerad textprogrammering, med Profinet-, Ethernet/IP- eller Modbus TCP-kommunikation.

●  Båda plattformarna utför den definierade operationssekvensen: tidsscheman, PID-slingor för temperatur/tryck, start/stoppsekvens, larmgenerering och körtidsloggning.

Sensorgränssnitt och fältledningar

Dedikerade kopplingsplintar rymmer fältledningar från temperatursensorer (NTC-termistorer, RTD, 4-20mA), tryckgivare och omkopplare, fuktsensorer, kanalmonterade luftflödeskontrollomkopplare, differentialtrycksomkopplare för filterstatus och ventil/ställdonsåterkopplingssignaler. Alla analoga ingångar är filtrerade och skyddade mot inducerade transienter. Digitala ingångar är individuellt isolerade via optokopplare eller mellanliggande reläer. Givarfel upptäcks och larmas, med konfigurerbara reservstrategier - till exempel, förinställning till en fläktdrift med fast hastighet vid förlust av kanaltrycksensor.

HMI och operatörsgränssnitt

En dörrmonterad färg HMI-pekskärm (vanligtvis 7-tum eller större) eller diskreta LED-indikatorer och tryckknappar ger lokalt operatörsgränssnitt. HMI visar systemstatusgrafik i realtid – temperatur, luftfuktighet, tryck, utrustningens gångtid, energiförbrukningstrender – med användarkonfigurerbara instrumentpaneler. Parameterjusteringar är lösenordsskyddade med flera åtkomstnivåer (operatör, arbetsledare, ingenjör). Larmmeddelande inkluderar tidsstämplad händelseloggning med bekräftelsespårning. För BMS-integrerade paneler kan HMI fungera som ett lokalt överstyrnings- och driftsättningsverktyg snarare än det primära dagliga gränssnittet.

Säkerhetsförreglingar och skyddslogik

Kritiska säkerhetsfunktioner implementeras i trådbunden logik oberoende av styrenheten, vilket säkerställer felsäker drift även i händelse av processorfel:

●  Brandlarmsgränssnitt: spänningsfri kontaktingång från brandpanelen tvingar AHU-avstängning och spjällstängning

●  Frysskydd: lågtemperaturtermostat på vattenslingor slår ut enheten och öppnar ventilen för att förhindra att spiralen spricker

●  Luftflödeskontroll: differentialtrycksbrytare i luftströmmen förhindrar att el- eller gasvärmare aktiveras utan verifierat luftflöde

●  Högtrycks- och lågtrycksköldmediebrytare skyddar kompressorer

●  Seismik- och vibrationsbrytare där det krävs enligt lokal kod

Alla säkerhetsspärrar är kopplade i utlösningskretsen för huvudstyrreläet eller säkerhets-PLC, vilket säkerställer omedelbar och ovillkorlig avstängning.

Inhägnad och miljöbyggande

Panelhöljet är tillverkat från 1,5 mm till 2,0 mm elektrogalvaniserad eller rostfri stålplåt med en pulverlackerad finish. Vanliga betyg inkluderar:

●  IP42/IP43 för mekaniska inomhusrum med rena, temperaturkontrollerade miljöer

●  IP54/IP55 för utrustningsrum, takanläggningar eller halvexponerade platser

●  IP65 för utomhusinstallationer som utsätts för regn, damm och direkt sol

Aktiv termisk hantering — filtrerad varmluftsventilation med termostatisk fläktstyrning — ingår för VFD-täta paneler eller installationsmiljöer med hög omgivning. För utomhusskåp specificeras ett solskyddstak, anti-kondensvärmare och korrosionsbeständigt rostfritt stål.

Kommunikation och BMS-integration

Kommunikationsgateways översätter styrenhetens protokoll till anläggningens BMS-stamnät. Native BACnet (MS/TP eller IP), Modbus RTU/TCP och valfria LonWorks- eller Ethernet/IP-adaptrar finns tillgängliga. Alla övervakade punkter – temperaturer, tryck, flödeshastigheter, utrustningsstatus, drifttimmar, energidata och larmtillstånd – görs synliga för BMS. Fjärrjustering av börvärden och schemahantering möjliggör centraliserad energioptimering över hela byggnadsportföljen.

Energieffektivitetsfunktioner

Valfri integrerad effektmätning mäter panelnivå eller individuell belastningsförbrukning. Regulatorn kan utföra energioptimeringssekvenser som economiser-fri kyla, behovsstyrd ventilation (CO₂-baserad), optimal start/stopp och kylvattentemperaturåterställning baserat på utomhusförhållanden – vilket minskar den årliga HVAC-energiförbrukningen med 15 % till 25 % jämfört med styrning med fasta parametrar.

4.Vanliga frågor

F1: Är HVAC-kontrollpanelen en standardprodukt eller specialdesignad för varje projekt?

Varje panel är skräddarsydd för att matcha projektets schema för mekanisk utrustning, driftsekvens och elektrisk belastningslista. Våra applikationsingenjörer arbetar utifrån ditt P&ID, utrustningsdatablad och kontrollspecifikation. Standardiserade interna arkitekturer och komponentbibliotek säkerställer konsekvent kvalitet samtidigt som de tillgodoser platsspecifika krav.

F2: Vilken styrplattform använder du - PLC eller DDC?

Vi erbjuder båda och kommer att rekommendera lämplig plattform baserat på ditt projekt. DDC-styrenheter (BACnet-native) passar kommersiella byggnadsapplikationer med BMS-integration. PLC:er är specificerade för industrianläggningar, komplexa sekvenser eller där integration med icke-HVAC-utrustning krävs. Support för flera leverantörer är tillgänglig - vi arbetar med ledande varumärken och kan även tillhandahålla alternativ med öppen plattform.

F3: Vilken VVS-utrustning kan panelen styra?

Våra paneler är konfigurerade för all vanlig HVAC-utrustning: luftbehandlingsaggregat (konstant volym och VAV), packade takaggregat, kylanläggningar (luftkylda och vattenkylda), pannsystem, kyltorn, pumpsystem (primärt, sekundärt och tertiärt), fläktkonvektorer, värmeåtervinningsfläktar och avgas-/rökextraktsystem. Paneler med flera utrustningar som hanterar ett helt mekaniskt rum är ett standarderbjudande.

F4: Kan panelen integreras med vårt befintliga byggnadsledningssystem?

Ja. Kommunikationsprotokoll inklusive BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP och LonWorks är tillgängliga. Vi kommer att bekräfta det specifika protokollet, baudhastigheten och punktlistan under konstruktionsfasen för att säkerställa sömlös plug-and-play-integrering med ditt BMS.

F5: Vilka säkerhetsstandarder och certifieringar uppfyller panelerna?

Paneler är designade och testade enligt IEC 61439-1/2 för lågspänningsställverk och styrenheter. Alla komponenter är CE-märkta. Ytterligare regionala certifieringar (UL, UKCA, etc.) finns tillgängliga. Fullständig dokumentation för fabriksacceptanstest (FAT) levereras med varje panel, inklusive kretsverifiering, isolationsresistanstestning, funktionssekvenstestning och säkerhetsförreglingsvalidering.

F6: Hur testas panelen före leverans?

Varje panel genomgår ett omfattande fabriksacceptanstest inklusive: punkt-till-punkt ledningsverifiering, isolationsresistanstestning (ström- och styrkretsar), fullständig funktionstestning av alla motorstartare och frekvensomriktare, kontroll av I/O-slingor för styrenhet, simulerad driftssekvenstestning mot den godkända kontrollberättelsen, HMI- och kommunikationsgränssnittstestning och verifiering av säkerhetsförreglingsfunktion. En detaljerad FAT-rapport levereras med panelen.

F7: Vilket underhåll krävs efter installationen?

Rekommenderat årligt underhåll inkluderar: värmeavbildning av strömanslutningar för att identifiera lösa anslutningar, funktionskontroll av säkerhetsspärrar och nödstopp, verifiering av sensorkalibrering, inspektion av kylfläktar och filtertillstånd, samt allmän rengöring av kapslingens inre delar. Alla komponenter är åtkomliga genom framdörrarna; kritiska reservdelar som säkringar och kontaktorspolar identifieras i den medföljande underhållsmanualen.

F8: Kan du stödja fältdrift?

Fjärrstyrning via videosamtal ingår i varje panel. På plats driftsättning och BMS-integrationstjänster kan ordnas beroende på projektets plats och omfattning.

En ny internationell flygplatsterminal — HVAC-kontrollpanelinstallation

Bakgrund

En stor internationell flygplats i Mellanöstern byggde en ny passagerarterminal för att möta växande kapacitetsbehov. Terminalen, som spänner över 700 000 kvadratmeter, krävde en omfattande HVAC-infrastruktur för att upprätthålla passagerarnas komfort i avgångshallar, ankomsthallar, detaljhandelszoner, lounger och bagagehanteringsområden i extrema utomhustemperaturer som når 50°C.

Utmaningen

Den mekaniska konstruktionen specificerade en central kylanläggning med 12 vattenkylda centrifugalkylare, 48 luftbehandlingsenheter från 15kW till 160kW, många kylvattenpumpar (primära och sekundära), kyltornsfläktar, energiåtervinningsfläktar och dedikerad ventilation för slutna områdens bagagehantering och anläggningar. All utrustning var fördelad över flera mekaniska golv och takanläggningar.

Projektets elentreprenör stod inför ett svårt byggschema. Platstillverkning av individuella kontrollpaneler för varje utrustning skulle kräva ett stort antal elektriker på plats under längre perioder, införa kvalitetsvariationer och riskera samordningsfel mellan el- och styrunderleverantörerna. Flygplatsoperatören beordrade också fullständig BACnet-integration med anläggningens företags-BMS för centraliserad energihantering och förutsägande underhåll.

Varför fabrikskonstruerade HVAC-kontrollpaneler?

Projektgruppen valde att köpa alla VVS-kontrollpaneler som fabrikskonstruerade, förtestade enheter. Fördelarna var avgörande:

●  Varje panel utformades utifrån schemat för mekanisk utrustning och kontrollkonsultens funktionssekvens, vilket säkerställer en en-till-en-matchning mellan varje panel och dess tilldelade utrustning.

●  All intern strömfördelning, motorskydd, VFD:er, styrledningar, PLC/DDC-logik och HMI-konfigurationer var helt sammansatta och testade på fabriken före leverans – vilket komprimerade tiden på plats för att montera panelen, ansluta inkommande ström och avsluta fältsensorkablar.

●  BACnet-kommunikationsgatewayen var förkonfigurerad och en fullständig poänglista tillhandahölls till BMS-integratorn innan panelerna anlände, vilket eliminerade långvarig felsökning av fältprotokoll.

●  Säkerhetsförreglingar – avstängning av brandlarm, frysskydd för kylvattenslingor, luftflödessäkrande förregling för elektriska värmare – kopplades fast på fabriken med dokumenterad verifiering, vilket uppfyllde de strikta säkerhetskraven från flygplatsmyndigheten.

●  Konsekvent paneldesign över alla 48 AHU förenklade operatörsutbildning och reservdelslager för flygplatsunderhållsteamet.

Spridning

Åttiosex HVAC-kontrollpaneler tillverkades och levererades – som täcker kylaggregat, pumpar, luftbehandlingsaggregat och energiåtervinningssystem. Panelstorlekarna sträckte sig från kompakta väggmonterade kapslingar för små ventilationsaggregat till golvstående skåp med flera sektioner för 160 kW AHU med integrerade VFD. Alla paneler inkorporerade BACnet/IP-kommunikationsgateways och dörrmonterade HMI-pekskärmar för lokal operatörsåtkomst. Panelerna skickades förprogrammerade och FAT-testade, med varje panels dokumentationspaket inklusive as-built kopplingsscheman, kontroller logikutskrifter och FAT-certifikat.

Resultat

●  Idrifttagningstiden på plats minskade med cirka 50 % jämfört med budgetuppskattningar baserade på traditionella platstillverkade paneler, vilket hjälpte terminalen att hålla sin öppningsdeadline.

●  Fabriksprogrammet FAT identifierade och åtgärdade 12 logiska sekvenskonflikter under förtestning – problem som annars skulle ha uppstått under dyr felsökning på plats.

●  Fullständig BACnet-integration med flygplatsens BMS uppnåddes inom tre veckor efter aktivering av panelen, där alla 86 paneler rapporterade driftsdata och accepterade övervakningskommandon.

●  Under det första driftåret gjorde BMS-registrerade data det möjligt för anläggningsteamet att optimera scheman för återställning av kylvattentemperaturen, vilket uppnådde en 12 % minskning av kylanläggningens energiförbrukning jämfört med den ursprungliga designens baslinje.

●  Flygplatsens underhållsentreprenör rapporterade minimalt med korrigerande arbete, och krediterade den standardiserade paneldesignen och den omfattande dokumentationen för effektiv introduktion av teamet.
