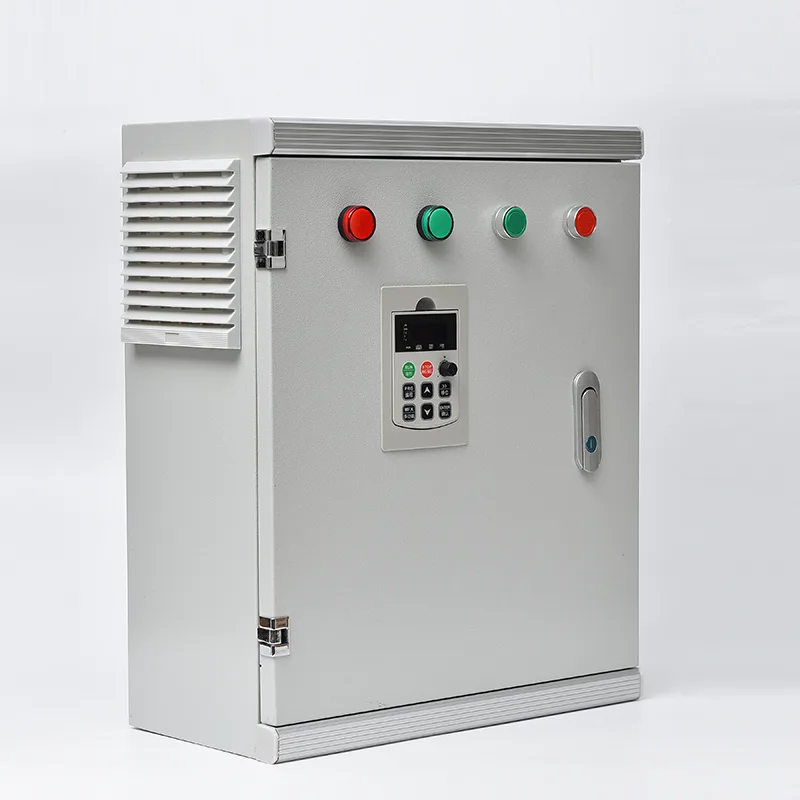

Kontrollboxen integrerar en PLC eller dedikerad bevattningskontroller, strömbrytare, pumpkontaktorer eller VFD:er, ventilutgångsterminaler, en kontrolltransformator och överspänningsskydd i ett enda väggmonterat eller golvstående hölje. Den accepterar indata från jordfuktighetssensorer, regnmätare, temperatur- och fuktighetssensorer, flödesmätare och trycktransmittrar, och kör sedan programmerade bevattningsscheman över konfigurerbara zoner - vanligtvis 4 till 120 magnetventiler beroende på modell - antingen sekventiellt eller i överlappande grupper. Pumpstartlogik säkerställer att huvudpumpen eller boosterpumpen kopplas in innan någon ventil öppnas och stängs av efter att alla ventiler stänger, vilket förhindrar torrkörning och tryckstötar. En integrerad 4G/LoRa/Wi-Fi-kommunikationsmodul överför fältdata och driftstatus i realtid till en molnplattform, där odlare kan se bevattningshistorik, justera scheman och ta emot fellarm via smartphone-app eller webbinstrumentpanel. Flerkanalig gödningskontroll är tillgänglig som tillval, vilket möjliggör exakt dosering av flytande gödningsmedel eller syra genom konfigurerbara injektionspumpar baserat på mål-EC och pH-värden. Kapslingen är tillverkad av galvaniserat eller rostfritt stål med väderbeständig pulverlackering, klassad IP55 eller högre för utomhusinstallation. Solenergikompatibilitet med batteribackup är tillgänglig för platser utanför nätet, medan standard AC-modeller täcker 110 V till 415 V enfas eller trefas försörjning.
Från små trädgårdstunnlar till stora fruktträdgårdar, Smart Irrigation Control Box ersätter manuell bevattning och gissningar med automatiserad, sensordriven vattenhantering som svarar på vad grödan faktiskt behöver.
Storskaliga åkergrödor, fruktträdgårdar och vingårdar drar nytta av automatiserad bevattning i flera zoner som hanterar dussintals magnetventiler över hela fastigheten. Regulatorn sekvenserar zoner en i taget för att bibehålla ett stabilt systemtryck samtidigt som den levererar vatten enligt markfuktighetströsklar, grödans tillväxtstadium och lokala evapotranspirationsdata. Flödesmätarintegration ger realtidsbekräftelse på att varje bevattningscykel levererade den avsedda volymen, flaggade blockeringar eller rörbrott omedelbart.
Växthusmiljöer kräver exakt kontroll av vatten och näringsämnen i ett begränsat odlingsutrymme. Kontrollboxen integreras med miljösensorer - temperatur, luftfuktighet, ljusintensitet och substratfuktighet - för att utlösa bevattning baserat på växtbehov snarare än fasta timers. Flerkanaliga gödningsinjektorer doserar flytande gödningsmedel och pH-justerare under EC/pH-kontroll i slutet kretslopp, vilket säkerställer att varje gröda får det exakta näringsreceptet i rätt koncentration. Fjärråtkomst tillåter odlare att övervaka flera växthusvikar från en enda smartphone.
Parker, idrottsplatser, golfbanor och väglandskap som drivs av kommunala myndigheter kräver pålitlig, programmerbar bevattning över spridda platser. Kontrollboxen hanterar flera magnetventilstationer på ett tidsbaserat eller sensorutlöst schema, med regnsensoringång som automatiskt avbryter bevattningen under vått väder för att undvika vattenspill. 4G-anslutning möjliggör centraliserad hantering från en stadsdriftscentral, vilket minskar behovet av underhållspersonal att besöka varje plats.
Många jordbruksplatser saknar tillförlitlig elnät. Kontrollboxen kan konfigureras med en solcellspanel, batteribank och lågeffekt DC-låsande magnetventilutgångar för helt autonom drift utanför nätet. Regulatorn hanterar pumpstart (från ett solcellsdrivet borrhål eller tankmatning), zoninställd ventilsekvens och dataöverföring - allt drivs av det fotovoltaiska systemet på plats.
Behållarplantskolor, bärodlingar och snittblommaverksamheter bevattnar ofta små zoner med olika grödor, som var och en kräver olika vattningsregimer. Kontrollboxen stöder programmerade scheman per zon med oberoende starttider, körlängder och fertigeringsrecept. Jordfuktighetsbaserad överstyrning förhindrar övervattning av känsliga grödor, medan frostskyddande sprinklersekvenser kan utlösas av temperatursensortrösklar.
I regioner där vatten tilldelas efter volym eller tid till enskilda odlare, stöder kontrollboxen IC-kort eller RFID-användarautentisering för vattenmätning i jordbruket. Varje användares förbrukning loggas och laddas upp till förvaltningsplattformen, vilket möjliggör avgiftsbaserad vattentilldelning, årliga uttagsgränser och automatisk pumpavstängning när kvoterna överskrids.
Smart Irrigation Control Box kombinerar PLC-baserad sekvensering, multi-sensor ingångsbearbetning och energihantering i industriell kvalitet i en enda fabrikstestad kapsling, vilket ger pålitlig, obevakad bevattningsautomation över olika fältförhållanden.
Styrboxen är byggd kring en industriell PLC eller dedikerad bevattningskontroller med konfigurerbar I/O. Regulatorn kör bevattningsprogram som definierar vilka zoner som aktiveras, i vilken ordning, hur länge och under vilka startförhållanden. Schemaläggningsalternativ inkluderar tidsbaserad (specifika dagar och tider), sensorbaserade (markfuktighetströskel, regndetektering) och intervallbaserad (var N:a timme eller dag). Regulatorn hanterar också pumpstartslogik: huvudpumpens relä stänger innan den första ventilmagneten aktiveras och förblir stängd tills den sista ventilen stänger plus en konfigurerbar efterstartsperiod för att spola huvudledningen. Denna sekvensering förhindrar ventilöppning mot en torr pump, eliminerar vattenslag från abrupt start och stopp, och skyddar pumpen från dödläge. För drift med flera zoner tillåter en justerbar fördröjning mellan zonerna att systemtrycket stabiliseras mellan ventilövergångarna.
Styrboxen accepterar en rad fältsensoringångar: analoga 4–20 mA eller 0–10 V signaler från jordfuktighetssonder, tryckgivare och flödesmätare; digitala pulsingångar från flödesmätare och regnmätare; digitala på/av-ingångar från flottörbrytare och tryckbrytare; och RS485 Modbus RTU-data från jordsensorer med flera parametrar som mäter fukt, temperatur och elektrisk ledningsförmåga. Styrenheten skannar kontinuerligt alla ingångar och jämför avläsningar mot användardefinierade tröskelvärden. Om markfuktigheten faller under målet utlöses bevattning. Om regn upptäcks avbryts schemalagd bevattning. Om flödeshastigheten avviker från det förväntade området genereras ett rörbrotts- eller blockerad sändarlarm. All sensordata tidsstämplas och loggas för trendanalys.
Ventilutgångarna är typiskt 24 VAC eller 12 VDC, kompatibla med vanliga irrigationsmagnetventiler. Utgångskonfigurationen stöder både AC-låsningssolenoider (momentär puls för att öppna/stänga) och DC-låsningssolenoider för lågeffekts applikationer utanför nätet. Pumputgångar är reläkontakter klassade för pumpmotorns kontaktorspole eller VFD-startkommando. För anläggningar som använder pumpar med variabel hastighet, ger en 4–20 mA eller 0–10 V analog utgång hastighetsreferens till en VFD baserat på systemtryck eller flödesbehov. Varje utgång är individuellt säkrad och optiskt isolerad från styrenheten för att förhindra fältledningsfel från att skada processorn.
Kontrollboxen inkluderar ett 4G-mobilmodem, LoRa-modul, Wi-Fi-gränssnitt eller Ethernet-port beroende på anläggningens infrastruktur. Data överförs till en molnplattform med hjälp av MQTT- eller HTTP-protokoll. Plattformen tillhandahåller en webbinstrumentpanel och smartphone-app (iOS och Android) för övervakning i realtid av alla anslutna sensorer och utgångar, fjärrjustering av schema, manuell åsidosättning av enskilda ventiler eller pumpar, larmmeddelande via push-meddelande eller SMS, och historisk datagraf över markfuktighet, flöde, tryck och bevattningshändelser. För platser med ett befintligt SCADA-system stöder styrenheten Modbus RTU över RS485 eller Modbus TCP, vilket exponerar alla I/O-punkter och konfigurationsparametrar för direkt integration utan molnskiktet.
När den valfria fertigationsmodulen ingår, hanterar kontrollboxen en till fyra injektionskanaler, var och en med en dedikerad doseringspump eller venturi-injektor. Regulatorn övervakar bevattningshuvudledningens flödesmätare för att beräkna den erforderliga injektionshastigheten baserat på målförhållandet för gödselmedel, och modulerar sedan doseringspumpen för att bibehålla börvärdet. I EC/pH-kontrollerade konfigurationer ger sensorer i bevattningshuvudledningen eller returledningen feedback, och regulatorn justerar injektionshastigheterna via PID-slingan för att bibehålla näringskoncentration och pH inom definierade band. Omrörarkontrollutgångarna håller gödseltankarna blandade.
Standardkontrollboxen drivs med enfas 110–240 VAC eller trefas 380–415 VAC nätspänning. En styrtransformator ger 24 VAC/VDC för regulatorn och ventilutgångarna. Off-grid-konfigurationer integrerar en MPPT-solarladdningsregulator, en PV-array (vanligtvis 300 W till 1 000 W) och en djupgående batteribank (12 V eller 24 V). Styrenheten övervakar batteriets laddningstillstånd och kan minska icke-kritiska belastningar eller skjuta upp schemalagd bevattning om batterispänningen faller till ett användardefinierat tröskelvärde för låg effekt. DC-låsande magnetventiler, som förbrukar ström endast under den tillfälliga öppna/stäng-pulsen, är specificerade för solcellsanläggningar för att minimera batterikapacitetskraven.
Kapslingen är tillverkad av 1,5–2,0 mm galvaniserad stålplåt eller rostfritt stål av kvalitet 304 med UV-beständig pulverlackering. Standard IP55-klassificering passar utomhusväggmontering eller stolpmontering på kanten av det bevattna området. För översvämningsbenägna miljöer eller miljöer med hög luftfuktighet finns IP65 tillgänglig. Ett solskydd rekommenderas för installationer i direkt sol i tropiskt klimat. Kabelinföring sker genom IP-klassade kompressionsförskruvningar på kapslingens bas. Den invändiga ventilationen är passiv, med andningsavlopp som utjämnar trycket samtidigt som fukt och insekter utesluts. Alla interna kretskort är konformt belagda för att förhindra korrosion från fukt och jordbrukskemikalieångor. Överspänningsskyddsanordningar på inkommande kraft- och kommunikationsledningar skyddar mot blixtinducerade transienter. En dörrlåsad huvudisolator ger säker åtkomst till underhåll. Styrenheten lagrar alla program, scheman och loggade data i ett icke-flyktigt minne, vilket säkerställer noll dataförlust under strömavbrott.
F1: Vilka typer av sensorer kan kontrollboxen anslutas till?
Kontrollboxen accepterar: jordfuktighetssensorer (tensiometriska, kapacitans eller TDR-typ med 4–20 mA, 0–10 V eller Modbus RS485-utgång), regnmätare (pulsingång), flödesmätare (puls eller 4–20 mA), tryckgivare (4–20 mA), temperatur- och luftfuktighetsgivare för Modbus–20 mA, nivågivare eller Modbus–20 mA tankar och reservoarer, och väderstationsdata (via Modbus från en extern väderstation eller moln-API). Våra ingenjörer kommer att bekräfta sensorkompatibilitet under projektspecifikationen.
F2: Hur många bevattningszoner kan en kontrollbox hantera?
Standardkonfigurationer stöder 4 till 24 trådbundna zoner. Expansionsmoduler tillåter skalning till 48, 72 eller fler zoner. För mycket stora utbyggnader kan trådlösa fjärrterminalenheter som kommunicerar via LoRa styra ytterligare ventilkluster upp till flera kilometer från huvudkontrollboxen, vilket möjliggör centraliserad hantering av hundratals zoner över en fastighet.
F3: Kan kontrollboxen fungera utan elnät?
Ja. En off-grid-konfiguration finns tillgänglig med integrerad MPPT-solarladdningsregulator, PV-paneler och djupgående batterilagring. DC-låsande magnetventiler används för att minimera strömförbrukningen. Styrenheten övervakar batteristatus och kommer att skjuta upp icke-kritiska operationer om spänningen sjunker till ett tröskelvärde för låg effekt. Denna konfiguration används i stor utsträckning på avlägsna gårdar och betesmarker där det är oekonomiskt att driva elnätet.
F4: Kan jag styra bevattningssystemet från min smartphone?
Ja. Kontrollboxen överför data till en molnplattform via 4G, Wi-Fi eller Ethernet. Du kan se jordfuktighet, flödesdata och ventilstatus i realtid; starta eller stoppa bevattning på distans; justera scheman och trösklar; och ta emot larmmeddelanden via push-meddelande eller SMS – allt från den medföljande smartphone-appen eller webbinstrumentpanelen.
F5: Hur hanterar styrenheten pumpskydd?
Regulatorn sekvenserar att pumpen startar innan någon ventil öppnas och pumpen stannar efter att alla ventiler har stängts, vilket förhindrar dödlägesdrift. Om flödesmätaren inte upptäcker något flöde trots att pumpen går, genereras ett torrkörningslarm och pumpen stängs av. Trycksensoringång möjliggör högtrycks- och lågtrycksutlösningsskydd. Pumputgången kan samverka med en mjukstartare eller VFD för större motorer.
F6: Vad händer med bevattning om kommunikationen tappas?
Styrenheten lagrar alla program och scheman i lokalt icke-flyktigt minne. Om kommunikationen till molnplattformen försvinner fortsätter styrenheten att exekvera sitt programmerade schema autonomt med sin interna realtidsklocka. Sensorbaserade startförhållanden (markfuktighet, regnmätare) fortsätter också att fungera. När kommunikationen återställs synkroniseras buffrad data till molnet.
F7: Kan en kontrollbox hantera både bevattning och gödning?
Ja. Den valfria fertigationsmodulen hanterar en till fyra injektionskanaler med dedikerad pump- eller venturikontroll. Dosering kan baseras på tid, flödesproportionell injektion eller sluten EC/pH-kontroll med hjälp av återkoppling från sensorer i bevattningsledningen. Omrörarutgångar håller gödseltankarna i suspension.
F8: Vilket underhåll kräver kontrollboxen?
Rutinunderhåll är minimalt: månatlig visuell inspektion av kapslingen och dörrtätningen, kvartalsvis kontroll av strömavslutningar för täthet och årlig funktionstestning av alla ventilutgångar och sensoringångar. Om ett solenergisystem är installerat, bör batteriterminaler och elektrolytnivåer (för översvämmade batterier) inspekteras kvartalsvis. Själva styrenheten har inga rörliga delar och kräver inget planerat utbyte.
Ett fruktodlingsföretag i södra Europa skötte 180 hektar stenfrukt- och citrusodlingar i böljande terräng. Bevattning hämtades från flera borrhål och en delad reservoar, distribuerad genom ett nätverk av huvudledningar till cirka 90 magnetventilkluster som betjänade enskilda fruktträdgårdsblock. Verksamheten hade bevattnat enligt fastställda tidsplaner som hanterades manuellt av fältarbetare, som körde mellan blocken för att öppna och stänga ventiler hela dagen och natten.
Manuell ventildrift var arbetskrävande och oprecis. Bevattningsmaskiner tillämpade samma körtid oavsett markfuktighetsvariation mellan blocken, vilket ledde till överbevattning i lerdominanta zoner och underbevattning på sandiga åsar. Under högsommaren kämpade laget för att slutföra alla schemalagda set inom 24 timmar. Pumpstarter var ofta okoordinerade med ventilpositioner - ventiler öppnades innan pumpen var igång, vilket orsakade luftlås och vattenhammare som skadade huvudledningskopplingar. Gårdens borrhålspumpar körde också mot stängda ventiler i slutet av skift och löste ut överbelastningar. Gödselinjektion hanterades av ett separat manuellt venturisystem utan registrering av spridningsmängder per block.
Odlaren ville ha ett enda integrerat styrsystem som kunde hantera alla ventiler, pumpar och gödning, övervakas på distans och reducera bevattningsarbete till en övervakande roll.
Gårdens blocklayout föreslog en centraliserad arkitektur: en huvudkontrollbox vid pumphuset som hanterar alla pumpstarter och huvudledningstryck, med LoRa trådlösa fjärrterminalenheter vid varje satellitventilkluster som kommunicerar tillbaka till huvudstyrenheten. På så sätt undvek man att gräva ner kontrollkablar över fruktträdgården.
Kontrollboxen var konfigurerad med sex pumputgångskanaler (fyra borrhål, två boosterpumpar), en trycktransmitteringång på huvudledningen, flödesmätaringångar på varje pumputlopp för torrkörningsskydd och totaliserad flödesspårning och 90 trådlösa ventilutgångar över satellitens RTU:er. Ett nätverk för övervakning av markfuktighet installerades – sex kapacitanssonder med flera djup i representativa jordzoner – kopplat till styrenheten via Modbus RS485.
Fertigation integrerades genom tre doseringskanaler, var och en med en insprutningspump med variabel hastighet styrd av flödesproportionell logik. Regulatorn övervakade huvudledningens flödesmätare och justerade insprutningshastigheten för att upprätthålla en målkoncentration av gödselmedel oavsett vilka block som bevattnade.
Programmeringen var strukturerad efter fruktträdgårdsblock, med markfuktighetströsklar som avgjorde om en schemalagd bevattningscykel skulle fortsätta för varje block. Regnmätarinmatningen avbröt automatiskt all planerad bevattning i 24 timmar efter 5 mm nederbörd. All data överfördes till molnplattformen via 4G, vilket gav gårdschefen en enda instrumentpanel för hela verksamheten.
Två primära Smart Irrigation Control Boxes installerades vid de två huvudpumpbodarna, med 16 LoRa trådlösa RTU:er fördelade över fruktträdgården. Systemet styrde sex pumpar, 90 bevattningsventiler och tre gödningskanaler. Kraft försörjdes via nät vid pumpbodarna; RTU:er var soldrivna med interna batterier. Installation och driftsättning slutfördes under fyra veckor utanför skördeperioden, med gårdens befintliga magnetventiler och pumpkontaktorer kvar.
● Bevattningsarbete reducerades från ett fyra-personers fältteam till en arbetsledare som övervakade molnets instrumentpanel och utförde enstaka fältinspektioner.
● Vattenförbrukningen minskade med cirka 28 % under den första hela säsongen, drivet av markfuktighetsbaserad blockschemaläggning som eliminerade onödig bevattning på tyngre jordar.
● Pumprelaterade underhållsanrop minskade avsevärt: torrkörningar eliminerades genom flödesbaserat skydd och vattenslagsskador på huvudledningskopplingar upphörde med samordnad pump-ventilsekvens.
● Användningen av gödselmedel minskade med 15 % genom flödesproportionell injektion, med appliceringsposter per block nu automatiskt loggade för efterlevnad och agronomisk granskning.
● Gårdschefen rapporterade att möjligheten att se hela bevattningssystemets status på en smartphone – särskilt under lediga tider och helger – var en betydande driftsfördel.
