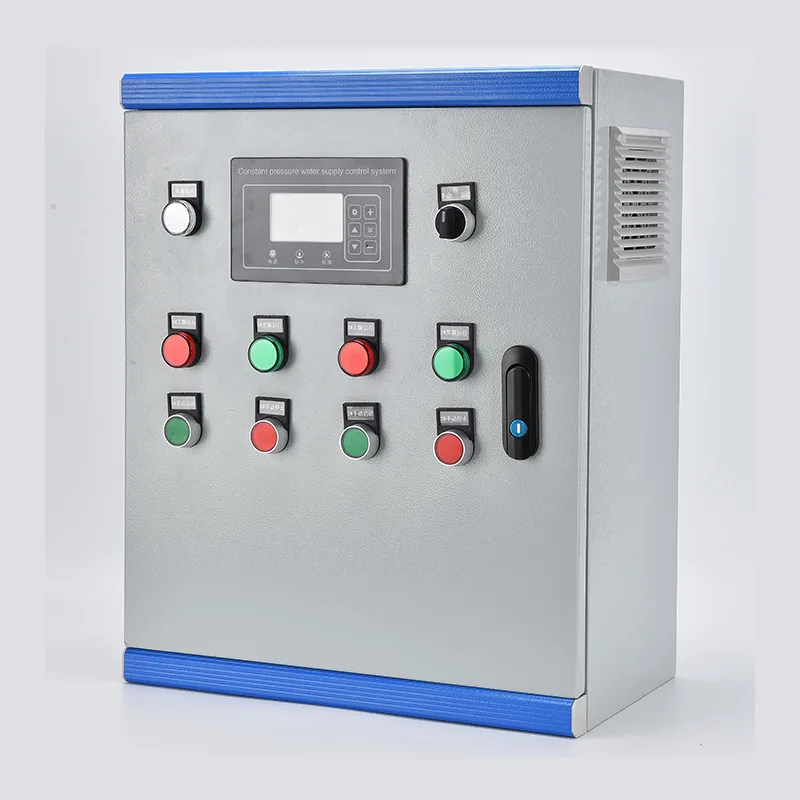

Styrskåpet för konstant tryckvattenförsörjning integrerar en VFD, PLC eller dedikerad pumpstyrenhet, inkommande strömbrytare, utgångskontaktorer per pump, styrtransformator och trycktransmittergränssnitt i ett enda golvstående hölje. Effekten spänner över 0,75 kW till 400 kW vid 380–480 V trefas. En trycksensor på huvudhuvudet matar en 4–20 mA-signal till regulatorn, som kontinuerligt jämför det faktiska trycket med det användardefinierade börvärdet och justerar VFD-utgångsfrekvensen via en PID-slinga för att hålla regleringen inom ±0,02 MPa. I system med flera pumpar arbetar huvudpumpen under VFD-kontroll medan eftersläpningspumpar startas sekventiellt eller tappas när efterfrågan fluktuerar. Driftsrotationsbalanser körtimmar över alla pumpar. Skyddet täcker torrkörning, överbelastning, fasförlust, kortslutning och övertryck. En dörrmonterad HMI-pekskärm visar systemtryck, pumpstatus, frekvens, felloggar och energidata. Kommunikation via Modbus RTU/TCP eller valfri 4G molngateway möjliggör fjärrövervakning och SCADA-integration. Kapslingen är tillverkad av galvaniserat stål med pulverlackering, klassad IP54-standard eller upp till IP65 för utomhusbruk.
Där vattentrycket måste förbli konsekvent trots växlande efterfrågan, ersätter kontrollskåpet för konstant tryck vattenförsörjning gravitationslagring och pumpning med fast hastighet med automatiserad, behovskänslig kontroll.
Stadsvattennät upplever stora trycksvängningar mellan rusningstid och över natten lågflödesperioder. Skåpet upprätthåller konstant tryck vid angivna nätverkspunkter genom att modulera pumphastigheten och inställningen, vilket eliminerar fall och överspänningar som belastar rörskarvar och genererar serviceklagomål. För boosterstationer längs långa överföringsnät anpassar sig PID-slingan till ändrat uppströmstryck och variabelt nedströmsuttag.
Lägenhetstorn, hotell och kontorshus behöver pålitligt tryck på de övre våningarna. Ett konstanttryckskåp med flera vertikala flerstegspumpar justerar automatiskt uteffekten för att matcha beläggningsbaserad efterfrågan - lägre vid middagstid, högre under morgon- och kvällstoppar. Systemet tar bort behovet av skrymmande taktankar tillsammans med deras strukturella belastning, legionellarisk och krav på underhållsåtkomst.
Tillverkningsanläggningar, livsmedelsbearbetningsanläggningar och kraftverk kräver processvatten med hårt kontrollerat tryck. Skåpet levererar smink för kyltorn, spolningsledningar, pannmatning och produktionsvattenkretsar med reglernoggrannhet anpassad till processbehov. VFD-baserad styrning eliminerar energislöseri och ventilslitage i samband med strypning.
Storskaliga dropp-, sprinkler- och mittpivotsystem behöver variabelt flöde vid stabilt tryck över fältzoner med olika emitteregenskaper. Skåpet hanterar flera pumpkonfigurationer, inklusive dränkbara borrhål och horisontella boosterpumpar, som automatiskt matchar uteffekten till antalet öppna bevattningszoner. Inbyggt torrkörningsskydd skyddar pumparna vid förändringar av källvattennivån.
Bysystem och avlägsna bosättningar drar nytta av automatiserad tryckhantering som ersätter manuell pumpdrift. Integrerad med en nivåsensor för lagringstanken startar och stoppar skåpet automatiskt för att behålla tankfyllningen samtidigt som den levererar konstant tryck till konsumenterna. Fjärrövervakning via 4G låter en enda operatör hantera flera utspridda stationer från en mobiltelefon eller central SCADA.
Resorter och fritidsanläggningar med byggnader utspridda över en plats behöver enhetligt tryck för gästrum, kök, tvättstuga och landskapsarkitektur. Skåpet hanterar flera pumpar för att möta toppbehovet morgon och kväll samtidigt som det minskar energin under lågtrafik, med systemet till stor del i viloläge över natten.
Styrskåpet för konstant tryckvattenförsörjning kombinerar VFD-hastighetskontroll, PLC-baserad pumpsekvensering och omfattande skydd i en enda fabriksmonterad kapsling, vilket ger autonom tryckhantering för installationer med en pump till flera pumpar.
En tryckgivare på huvudröret omvandlar vattentrycket till en 4–20 mA analog signal. Styrenheten kör en digital PID-algoritm: proportionell förstärkning bestämmer hur aggressivt systemet reagerar på tryckavvikelser, integraltid eliminerar steady-state offset och derivatdämpning undertrycker översvängning vid plötsliga flödesändringar. PID-utgången ställer direkt in VFD-frekvensreferensen och justerar pumphastigheten för att matcha efterfrågan i realtid. Typisk regleringsnoggrannhet håller sig inom ±0,02 MPa när den väl är avstämd till de specifika systemegenskaperna - rörlängd, pumpkurva och tryckkärlsvolym.
När efterfrågan överstiger kapaciteten för en enda VFD-driven pump sätter styrenheten ytterligare pumpar i drift. Huvudpumpen körs under VFD-kontroll. Om den når maximal frekvens och trycket fortfarande faller under börvärdet, överför regulatorn denna pump till drift med fast hastighet via sin bypass-kontaktor och startar en eftersläpningspump under VFD-styrning. När efterfrågan minskar och VFD når lägsta frekvens med tryck över börvärdet, avbryts fördröjningspumparna en efter en och huvudpumpen återgår till reglering med variabel hastighet. Detta säkerställer att endast en pump går med variabel hastighet när som helst medan de andra arbetar med fast hastighet nära sin bästa effektivitetspunkt.
För att fördela slitaget jämnt roterar styrenheten huvudpumpens beteckning baserat på kumulativa drifttimmar eller starträkning. Pumpen med de lägsta timmarna blir nästa ledning när rotationen utlöses, vilket sker vid lågflödesförhållanden för att undvika tryckavbrott. En pump som tas offline för underhåll spärras från rotationen via en digital ingång, och styrenheten omfördelar driften mellan de återstående pumparna.
Under noll-efterfrågan perioder - över natten i kommersiella byggnader, till exempel - når VFD så småningom sin lägsta frekvens medan trycket håller sig vid börvärdet. Efter en konfigurerbar fördröjning går styrenheten in i viloläge och stoppar alla pumpar. En liten membrantank upprätthåller systemtrycket under sömnen. När trycket sjunker till vågtröskeln startar styrenheten om huvudpumpen och rampar upp för att återställa trycket. Denna cykel förhindrar att pumpar kör mot en stängd ventil under längre perioder, vilket sparar energi och skyddar pumpen från överhettning.
Regulatorn ger pumpspecifika skydd utöver standardmotoröverbelastning. Torrkörningsdetektering använder antingen en digital ingång från en brunnnivåsond eller motorunderströmsavkänning. Övertrycksutlösning med auto-reset förhindrar rörskador om en ventil stänger plötsligt. En snabblåsning begränsar antalet starter per timme för att skydda motorlindningarna. Fasförlust och fasföljdsövervakning förhindrar mekanisk skada från omvänd rotation. Alla trip-händelser är tidsstämplade och lagrade i felloggen, med ett konfigurerbart antal auto-återställningsförsök innan låsning kräver operatörsingripande.
VFD är vald för pumpdrift med variabelt vridmoment med 110 % överbelastning under 60 sekunder. Flying-start-kapacitet möjliggör sömlös omstart i en frihjulspump utan att snubbla på överström. Hoppa över frekvensprogrammering undviker mekaniska resonansband. Automatisk energioptimering minskar motorns magnetiseringsström vid lätt belastning, vilket sparar extra energi när pumpen går under full hastighet. En inbyggd likströmsdrossel och RFI-filter minimerar insprutning av övertonsström till matningen.
En dörrmonterad färgpekskärm ger systemtryck och börvärde i realtid, individuell pumpstatus, kumulativ drifttid och starträkning per pump, aktiva larm med felhistorik och lösenordsskyddad parameteråtkomst. Manuell överstyrning stöder driftsättning och underhållsaktiviteter.
Standard RS485 Modbus RTU ansluts till plats SCADA eller telemetriutrustning. En valfri 4G- eller Ethernet-molngateway möjliggör fjärråtkomst via webbläsare eller smartphone-app, vilket ger realtidstryck, pumpstatus, energiförbrukning och larm-push-meddelanden. Operatörer kan justera tryckbörvärden på distans för specifika systemkrav.
Det golvstående skåpet använder 1,5–2,0 mm galvaniserad stålplåt med UV-beständig pulverlackering. IP54 är standard för pumprum inomhus. IP55 eller IP65 finns tillgängligt för utomhus- och vattenbehandlingsmiljöer. Filtrerad varmluftsventilation med termostatisk fläktkontroll håller den inre temperaturen inom VFD:ns driftsområde. För utomhusinstallationer i tropiska eller öknen kan solskydd och anti-kondensvärmare specificeras. Kabelgenomföring sker genom tätningsplåtar i skåpets bas. Skåpet är designat och konstruerat enligt IEC 61439-1/2, med alla komponenter CE-märkta och regionala certifieringar tillgängliga.
F1: Hur upprätthåller skåpet konstant tryck?
En trycksensor på huvudvattensamlingen mäter kontinuerligt systemtrycket och skickar en 4–20 mA-signal till regulatorn. Styrenhetens PID-algoritm jämför det faktiska trycket med det användarinställda målet. Om trycket sjunker ökar det VFD-utgångsfrekvensen för att påskynda pumpen. Om trycket stiger saktar det ner pumpen. Denna reglering med sluten slinga körs kontinuerligt och håller vanligtvis trycket inom ±0,02 MPa från börvärdet.
F2: Hur många pumpar kan en konstanttrycksvattenförsörjning styrskåp styra?
Standardkonfigurationer stöder 1 till 6 pumpar, där 2 eller 3 pumpar är den vanligaste användningen. I flerpumpssystem driver en enda VFD pumpen med variabel hastighet medan ytterligare pumpar startar med fast hastighet när efterfrågan ökar. All pumpsekvensering, alternering och felväxlingslogik är inbyggd i styrenheten.
F3: Vad är skillnaden mellan detta skåp och att installera separata VFD på varje pump?
Skåpet levererar ett komplett kontrollsystem – pumpsekvenseringslogik, tryck-PID-slinga, automatisk växling, felväxling, vilo/väckningsfunktion och ett enda användargränssnitt – allt förkopplat och fabrikstestat. Enskilda VFD:er kan inte koordinera drift med flera pumpar utan betydande extern ingenjörskonst.
F4: Kan systemet fungera med eller utan lagringstank?
Både. In a tank-fill application, the controller maintains system pressure while a level sensor in the tank provides start/stop authority. I en direkt huvudkonfiguration upprätthåller styrenheten linjetrycket direkt på distributionsrören, och modulerar pumphastigheten för att matcha konsumenternas behov utan någon lagringstank.
F5: Vilka pumptyper är kompatibla?
Skåpet styr standard trefasa induktionsmotorer som används i dränkbara borrhålspumpar, vertikala flerstegspumpar, horisontella ändsugande centrifugalpumpar och inline boosterpumpar, över 380–480 V, 50/60 Hz. Permanentmagnetmotorer kan också drivas med kompatibla VFD:er.
F6: Vilket effektområde finns tillgängligt?
Standardkonfigurationer täcker 0,75 kW till 400 kW. Skåpets dimensionering baseras på antalet pumpar, varje pumps motorfullastström och platsfelsnivån. Våra ingenjörer kommer att välja VFD, kontaktorer, strömbrytare och samlingsskensystem från dina pumpdata.
F7: Vilka alternativ för fjärrövervakning finns tillgängliga?
Standard RS485 Modbus RTU ansluter till plats SCADA. Valfria 4G- eller Ethernet-gateways länkar till en molnplattform som ger tillgång via webbläsare eller smartphone-app till realtidstryck, pumpstatus, energiförbrukning, felarm och historiska data. SMS- eller app-pushnotiser varnar operatörer för fel.
F8: Vilket underhåll kräver skåpet?
Månatlig inspektion av dörrtätningar och ventilationsfilter. Kvartalsvis kontroll av strömavslutningar. Annual functional test of safety devices and alternation logic. VFD-kylfläktarna och DC-linkkondensatorerna har en livslängd på 5–10 år och är utbytbara. Tryckgivaren bör kalibreras årligen.
F9: Hur sparar detta system energi jämfört med traditionell pumpning?
En pump med konstant hastighet med en strypventil slösar energi på att pumpa mot en konstgjord begränsning. VFD anpassar pumphastigheten direkt till efterfrågan. Eftersom pumpeffekten skalas med hastighetskuben drar en pump med 80 % hastighet ungefär 50 % av fullhastighetsenergin. Med viloläge under perioder med noll behov uppnår installationer vanligtvis 20 % till 40 % energireduktion.
En kommunal vattenmyndighet i en stor asiatisk stad förvaltade över 80 sekundära vattenförsörjningsboosterstationer som betjänade höghusområden. Varje station försåg 200 till 800 lägenheter över torn från 18 till 35 våningar. Den befintliga utrustningen åldrades — vissa stationer använde taktankar med flottörventilpåfyllning, andra använde pumpsatser med fast hastighet med tryckreducerande ventiler. Stadsregeringen beordrade en uppgradering för att förbättra tryckkvaliteten, ta bort taktankar av folkhälsoskäl och minska pumpenergiförbrukningen.
Varje boosterstation betjänade ett torn med en distinkt efterfrågeprofil: skarpa morgon- och kvällstoppar, måttlig efterfrågan på dagtid och nästan nollflöde över natten. De befintliga pumparna med fast varvtal körde med full kapacitet oavsett efterfrågan och släppte ut övertrycket genom tryckreducerande ventiler. Detta slösade bort mycket energi samtidigt som det genererade värme och buller i pumprummen. Taktankar behövde tas bort för att möta nya hälsobestämmelser och myndigheten krävde att alla nya stationer skulle rapportera data till en central SCADA-plattform. Det fysiska utrymmet var också trångt – de flesta pumprummen byggdes om i källarområden med begränsad takhöjd och begränsad åtkomst.
Efter en framgångsrik pilot på tre stationer valde myndigheten fabrikskonstruerade konstanttrycksskåp. En enda kapsling inrymde VFD, styrenhet, utgångskontaktorer för tre vertikala flerstegspumpar, tryckgränssnitt och HMI-pekskärm – som matchar fotavtrycket från den gamla panelen. PID tryckreglering gjorde att de tryckreducerande ventilerna kunde tas bort helt. Blypumpen varierade hastigheten för att matcha efterfrågan, med ytterligare pumpar inställda efter behov. Över natten sov systemet, trycket hölls av ett litet diafragmakärl.
Vattentrycket i lägenheter på översta våningen stabiliserades på det lagstadgade minimum oavsett efterfrågan, utan det övertryck på lägre våningar som det gamla systemet orsakade. Energiförbrukningen mättes per station och överfördes till myndighetens SCADA över Modbus, vilket gav operatörerna synlighet i realtid och möjlighet att fjärrjustera tryckbörvärden för varje torns specifika höjd.
Trettiotvå konstanttrycksskåp installerades över den första fasen under 18 månader. Varje skåp var förladdat med pumpdata och tryckbörvärden anpassade till det specifika tornet. På plats driftsättning av ansluten nätförsörjning, pumpmotorkablar och tryckgivaren — vanligtvis klar på en dag per station.
● Tryckklagomål från boende på översta våningen i de 32 samhällena sjönk till noll inom tre månader efter driftsättning.
● Pumpens energiförbrukning minskade med i genomsnitt 35 % jämfört med den tidigare baslinjen för fast hastighet, vilket översteg myndighetens mål på 25 %.
● Taktankar togs ur drift och togs bort, vilket eliminerade tillhörande underhålls- och vattenkvalitetskostnader.
● Ett driftteam på två personer hanterar nu alla 32 stationer på distans från centrala SCADA.
● Myndigheten har standardiserat konstanttryckskåpet för de återstående 50 stationerna, med fas två på gång.
