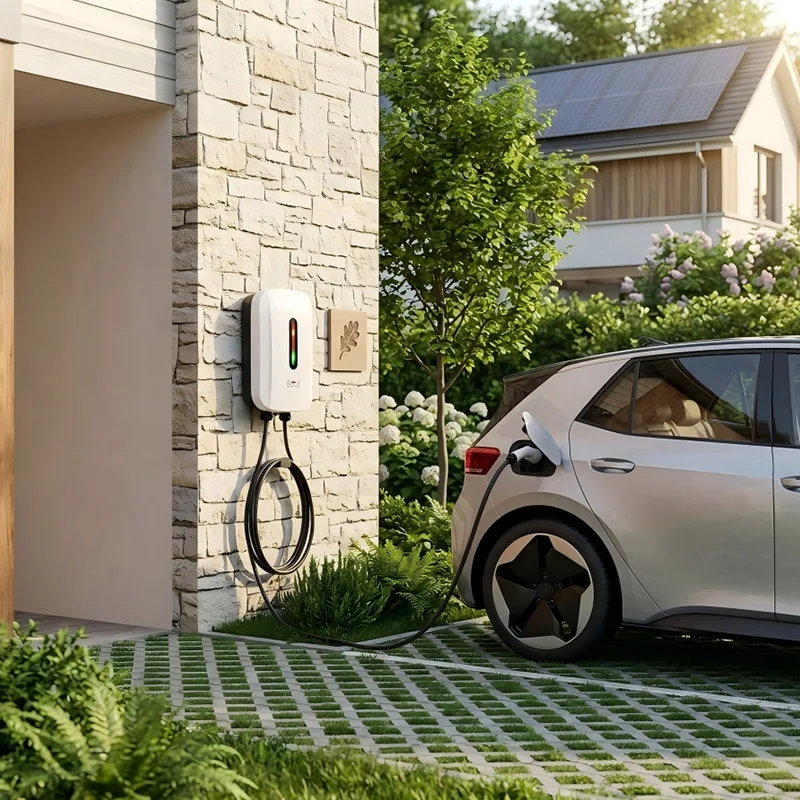

Single-Gun EV Hemmaladdare 7KW

Byggd för 7kW (enfas) till 22kW (tre-fas) märkeffekt, CSIVEI-fabrikens Single-Gun EV Home Charger 7KW installeras direkt på väggar, pelare eller strukturella pelare – eliminerar markutrymmeskrav och håller parkeringsytor fria. Det eleganta, IP55-klassade höljet har en typ 2-kontakt med ett integrerat kabelhölster, vilket håller laddningskabeln ren och från marken. Användare autentiseras via den inbyggda RFID-läsaren eller en kompletterande smartphone-app, medan OCPP 1.6J-anslutning länkar laddaren till stora backend-plattformar för fjärrövervakning, sessionsrapportering och dynamisk lasthantering. Omfattande elsäkerhet levereras genom typ A + 6mA DC-känsligt jordfelsskydd, överströms- och överspänningsskydd och en nödstoppsfunktion. För platser utan lämpliga väggar, förvandlar ett valfritt golvstående piedestaltillbehör samma enhet till en elegant pelarmonterad laddare utan interna modifieringar. Oavsett om det gäller en privat bostad, en parkeringsplats för anställda eller en gästparkering, levererar Single-Gun EV Home Charger 7KW pålitlig övernattnings- och arbetsplatsladdning med minimal infrastrukturkomplexitet.

Produktapplikationer

För platser där enkelhet, låg kostnad och utrymmeseffektivitet är nyckeln ger Single-Gun EV Home Charger 7KW en diskret väggmonterad laddningspunkt. Den kan installeras på befintliga strukturer eller installeras med en valfri piedestal för maximal flexibilitet.

Privata bostäder och garage

Husägare med dedikerad parkering utanför gatan kan montera denna laddare på en garagevägg eller yttervägg. Den levererar en full laddning över natten vid 7 kW eller upp till 22 kW för kompatibla fordon, med en vanlig elförsörjning i hemmet. Den smala profilen håller installationen snygg, medan RFID eller appkontroll begränsar användningen till familjemedlemmar.

Parkering för lägenhet och bostadsrätt

Flerbostadshus kan tilldela väggmonterade laddare till enskilda boende i en dedikerad källare eller täckta parkeringsplatser. Laddaren monteras enkelt på betongpelare eller skiljeväggar. Integration med byggnadens OCPP-backend möjliggör energifakturering per invånare och lastbalansering över flera enheter, vilket säkerställer att byggnadens huvudförsörjning aldrig överbelastas.

Arbetsplats Anställd laddning

Kontor och företagsparker kan tillhandahålla elbilsladdning som en uppskattad förmån för anställda utan att offra parkeringsplatser. Väggmonterade enheter längs omkretsen av en parkeringsplats eller på strukturella pelare tjänar en dedikerad vik vardera. Anställda kopplar in under arbetsdagen, och laddarens smarta schemaläggningsfunktioner kan prioritera laddning under solenergigenereringstid eller lågtrafiktarifffönster.

Detaljhandel & gästfrihet gästladdning

Hotell, restauranger och köpcentra kan lägga till gästladdning av elbilar med minimala störningar. Väggmontering placerar laddaren prydligt i spetsen av en kundparkeringsplats. Laddaren kan konfigureras för gratis åtkomst med ett personalnyckelkort eller för betalda sessioner via en QR-kod, allt hanteras via en standard OCPP-plattform.

Piedestaldistribution för öppna partier

På utomhusparkeringar utan väggar omvandlar den valfria piedestalsatsen samma väggmonterade enhet till en slimmad, fristående laddare. Detta är idealiskt för detaljhandelsparker i förorter, besöksparkering på fritidsgårdar och uppfarter där väggmontering är opraktisk. Den blandade användningen av vägg- och piedestalkonfigurationer på en plats minskar upphandlingskomplexiteten.

Teknisk djupdykning

Single-Gun EV Home Charger 7KW kombinerar en kompakt, IP55-klassad kapsling med avancerad kontrollelektronik och full anslutning, vilket gör den till en flexibel byggsten för alla elbilsladdningsnätverk.

Effektiv kraftleverans och efterlevnad

Laddaren levererar enfas 7kW (230V, 32A) eller trefas 11kW/22kW (400V, 16A/32A) enligt IEC 61851-1 Mode 3. Den inbyggda styrenheten hanterar Control Pilot-kommunikationen och justerar den maximala tillgängliga strömmen till fordonets inbyggda laddare. Enheten är förkonfigurerad för den regionala nätstandarden, med en justerbar maximal ströminställning tillgänglig via backend för lasthanteringsscenarier.

Elsäkerhet i lager

Säkerheten säkerställs genom en jordfelsbrytare av typ A kombinerad med en dedikerad 6mA DC-känslig detektionsmodul i enlighet med IEC 62955. Detta skyddar mot rena DC-felströmmar som kan blinda vanliga jordfelsbrytare av typ A, ett kritiskt krav för moderna elfordon. Överströms-, överspännings-, underspännings- och överspänningsskyddsanordningar är integrerade i huvudströmvägen. Ett motoriserat relä kopplar bort utgången vid eventuella feltillstånd, och en nödstoppsknapp på frontpanelen erbjuder en extra manuell isoleringspunkt.

Hårdvarukonstruktion och miljömotståndskraft

Kapslingen är tillverkad av galvaniserat stål med en UV-beständig pulverlackerad finish, testad till IP55 för vatten- och damminträngning och IK10 för mekanisk påverkan. Den är lämplig för installation på täckta eller utsatta platser utomhus och fungerar tillförlitligt från -30°C till +55°C. Intern elektronik är konformt belagd för att motstå fukt och kondens. Monteringsfästet möjliggör säker fastsättning på betong, tegel eller konstruktionsstål; kabelinföringsalternativ bakifrån eller nedtill tillåter dolda ledningar för ett rent utseende.

Användargränssnitt och anslutning

En LED-statusring med hög ljusstyrka eller valfri LCD-skärm ger tydlig laddningsstatus med en blick. En ISO 14443-kompatibel RFID-läsare ger åtkomstkontroll, valfritt ihopkopplad med Bluetooth eller Wi-Fi för interaktion med smartphone-appar. Den inbäddade OCPP 1.6J (uppgraderbar till 2.0.1)-stacken ansluts till nätverkshanteringssystem via Ethernet, Wi-Fi eller ett integrerat 4G-modem. Funktionerna inkluderar fjärrstart/stopp, sessionsdata i realtid, firmwareuppdateringar och smarta laddningsscheman. Offline transaktionsbuffring säkerställer att ingen sessionsdata går förlorad om anslutningen avbryts tillfälligt.

Kabelhantering och ergonomi

En 5-meters typ 2-kabel (typ 1-alternativ tillgänglig) med en ergonomisk kontakt är permanent ansluten. Ett integrerat sidohölster dockar kontakten säkert när den inte används, vilket håller kabeln från marken och bukten snygg. Hölsterdesignen placerar pluggen i en bekväm ståhöjd, vilket minskar belastningen vid anslutning.

Flexibel last- och energihantering

Laddaren stöder lokal lasthantering via Modbus RTU/TCP, vilket gör att den kan integreras med styrenheter på platsnivå, solomriktare eller batterilagringssystem. I installationer med flera laddare kan en gruppstyrenhet begränsa den totala efterfrågan på platsen, fördela laddningssessioner eller prioritera självförbrukning av solenergi. Denna framtidssäkring klarar ökande antal elbilar utan att kräva kostsamma uppgraderingar av nätet.

Valfri piedestalkonvertering

En piedestalsats i varmförzinkat stål kan monteras utan någon modifiering av laddaren. Sockeln ger en pelare med en integrerad kabelkanal och en kraftig golvplatta. Den gör att en väggmonterad laddare kan placeras var som helst där en plan yta finns tillgänglig, vilket förenar produktspecifikationen över olika platsförhållanden.

Vanliga frågor

F1: Vilka effektnivåer är tillgängliga och hur snabbt kommer min bil att ladda?

Single-Gun EV Home Charger 7KW finns i 7kW (enfas), 11kW (tre-fas) och 22kW (tre-fas) konfigurationer. Den faktiska laddningshastigheten beror på fordonets inbyggda laddare. En typisk elbil med en 7kW inbyggd laddare kommer att få cirka 40–50 km räckvidd per timme vid 7kW, eller snabbare om fordonet stöder 11kW eller 22kW trefasladdning.

F2: Kan den här laddaren installeras utomhus utan extra skydd?

Ja. Den IP55-klassade kapslingen tål regn, damm och UV-exponering. Den är byggd för att fungera utomhus året runt, med konformt belagd elektronik för att motstå fukt. En enkel väggmonterad installation med bakre kabelgenomföring ger ett komplett väderskydd.

F3: Vad händer om jag inte har en lämplig vägg?

En valfri golvstående piedestalsats finns tillgänglig. Sockeln använder samma laddningsenhet och skruvas helt enkelt fast i en betongplatta. Detta gör att du kan använda samma laddarmodell i både väggmonterade och fristående applikationer inom ett enda projekt.

F4: Kan jag kontrollera vem som använder laddaren och betala energi?

Ja. Den integrerade RFID-läsaren eller medföljande appen möjliggör användarautentisering. Genom OCPP-backend kan du ställa in individuella tariffer, spåra förbrukning per användare och generera faktureringsrapporter. För privata installationer är en enkel vitlista med RFID-kort allt som behövs.

F5: Stöder laddaren solenergi eller lågbelastningsladdning?

Single-Gun EV Home Charger 7KW stöder OCPP smarta laddningsprofiler och Modbus-integration med lokala energiledningssystem. Detta innebär att den kan programmeras för att ladda endast när överskott av solenergi är tillgänglig, eller att schemalägga sessioner under lågtrafikperioder för elpriser automatiskt.

F6: Vilka certifieringar har laddaren?

Laddaren är CE-certifierad och uppfyller IEC 61851-1, IEC 62196 och relevanta regionala EMC- och säkerhetsdirektiv. Vår tillverkningsanläggning är ISO 9001-certifierad och varje enhet genomgår slutliga elektriska tester före leverans.

F7: Vilket underhåll krävs?

Väldigt lite. Vi rekommenderar en årlig visuell inspektion av kabeln, kontakten och kapslingen. Frontluckan ger åtkomst till interna komponenter, och den modulära designen innebär att styrenheten, RFID-modulen eller reläet kan bytas ut snabbt om det behövs. Ingen tung utrustning krävs för service.

Ett stadskvarter för blandad användning — Integration av laddningar för bostäder och detaljhandel

Bakgrund

En nyutvecklad stadsdel kombinerade butiker på bottenvåningen med bostadslägenheter ovanför. Utvecklaren ville erbjuda dedikerad elladdning i den gemensamma underjordiska parkeringen för både boende och detaljhandelskunder. Parkeringen hade som standard smala vikar och många strukturella pelare men begränsad golvyta.

Utmaningen

Det underjordiska garaget var en typisk urban design - betongpelare i vanliga rutnät, väggar runt omkretsen och snäva svängområden. Golvstående laddare skulle hindra trafikflödet eller förbruka värdefulla parkeringsplatser. Bolaget krävde också att eventuell laddningsinfrastruktur inte ändrar brandevakueringsvägarna eller minskar antalet tillgängliga parkeringsplatser.

Invånarna behövde privat, tilldelad laddning vid sina dedikerade utrymmen, medan butikslokalerna ville erbjuda betald kundladdning vid några utsedda besöksplatser nära stormarknadens entré. En enda lösning måste tjäna båda användningsfallen med minimal installationskomplexitet.

Varför väggmonterade AC-laddare med en pistol?

De strukturella pelarna och omkretsväggarna gav idealiska monteringspunkter. En väggmonterad enkelpistolladdare fäst vid en kolumn i spetsen av varje invånares tilldelade vik använde noll golvyta. Laddarens smala, vertikala profil i linje med kolumnytan, vilket gör att facket är fullt användbart och gången fri.

För kundplatserna nära stormarknaden installerades fyra väggmonterade enheter på en sidovägg, som var och en betjänar en markerad elbilsplats. Dessa konfigurerades via OCPP-backend som offentliga laddare med ett QR-kod-betalningsalternativ, medan de inhemska laddarna var inställda på privat läge, kopplade till individuella lägenhetskonton via RFID-nycklar.

Hela installationen krävde ingen markförankring, inga nya betongplattor och ingen förlust av parkeringsplats. Kablar gick längs befintliga kabelrännor i taket och släppte ner kolonnerna till varje laddare. Platsens elektriska kapacitet hanterades av en lokal belastningsregulator som kommunicerade med varje laddare via Modbus, vilket täckte det totala toppbehovet under kvällstimmarna när invånarna kom hem.

Spridning

Sextio av våra Single-Gun EV Home Charger 7KW (Typ 2) installerades. Femtiosex monterades på strukturella pelare för invånare och fyra på en detaljhandelszonvägg för kundanvändning. Tre valfria piedestalsatser användes för en rad med mittrampfack där ingen pelare eller vägg fanns. Hela projektet slutfördes av byggnadens elentreprenör under sex veckor, med minimala störningar i parkeringsaccessen.

Resultat

●  60 parkeringsplatser för elbilar aktiverades utan att förlora en enda standardparkeringsplats, vilket tillfredsställde företagets primära tillstånd.

●  Invånarna fick en privat, alltid tillgänglig laddningspunkt som faktureras direkt till sin lägenhet, vilket eliminerar behovet av gemensam kö eller delade betalterminaler.

●  Detaljhandelskunder fick en förstklassig laddningsfunktion för elbilar som ökade tiden för shopping, och snabbköpet rapporterade positiv feedback.

●  Utvecklaren kunde marknadsföra lägenheterna som "EV-färdiga", en funktion som bidrog till snabbare försäljning och högre värde per enhet.

●  Den enhetliga produktspecifikationen för väggmonterade och piedestalinstallationer förenklade underhållet och minskade reservdelslager för byggnadens anläggningsteam.
