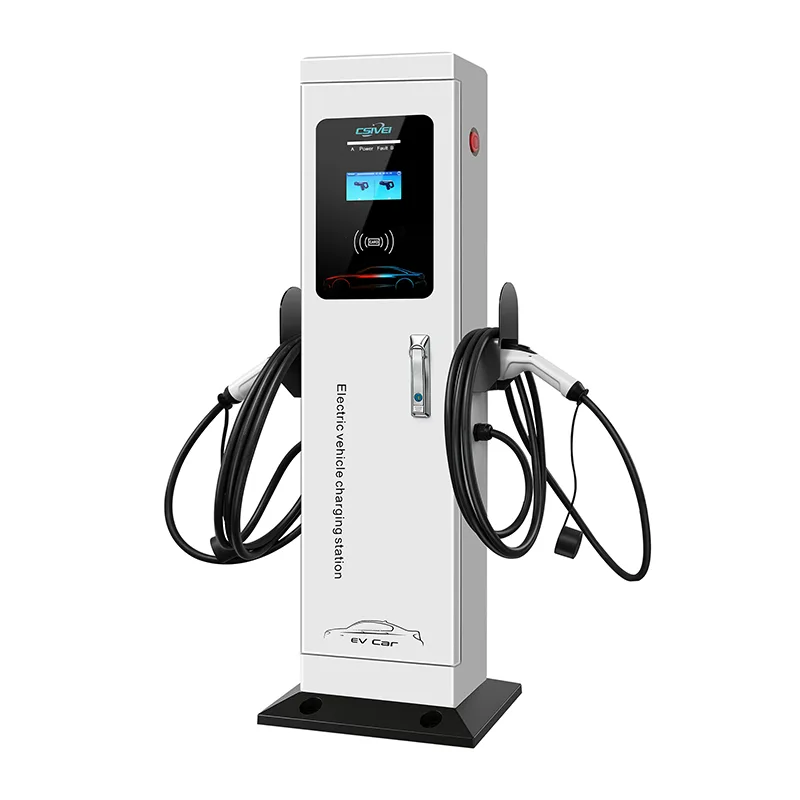

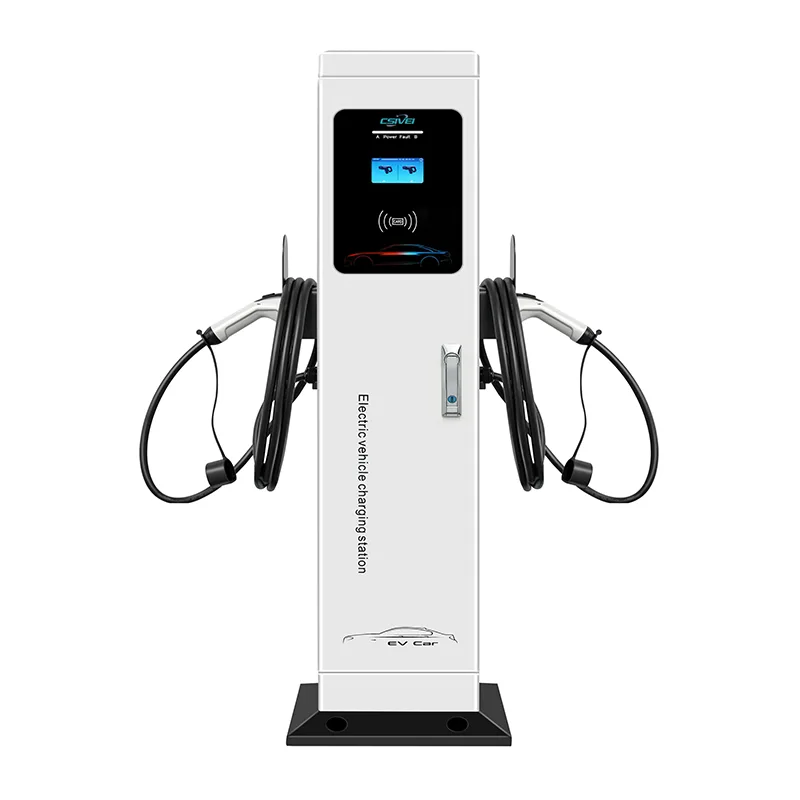

Laddningsstation för elbil med dubbla pistoler

Designad för 7kW till 22kW per pistolkonfigurationer, CSIVEI-fabrikens kvalitet Dual-Gun elektrisk billaddarstation betjänar direkt två intilliggande parkeringsplatser från ett chassi, vilket halverar antalet väggenheter som krävs per parkeringsrad.

Den integrerade dynamiska lasthanteringen prioriterar automatiskt en bil när den är ensam, och delar kapaciteten jämnt när båda laddar.

Varje pistol fungerar som en oberoende laddningspunkt med sin egen energimätare, RFID-läsare och OCPP 1.6J backend-identitet, vilket möjliggör separat fakturering och åtkomstkontroll per fack.

Den IP55-klassade pulverlackerade stålkapslingen tål utomhusförhållanden från -30°C till +55°C, med konformt belagd elektronik för fuktiga eller dammiga miljöer. Två 5-meters typ 2-kablar med dedikerade sidohölster håller kontakterna snygga och från marken. Omfattande elektrisk säkerhet – inklusive typ A + 6mA DC-känsligt jordfelsskydd, överströms- och överspänningsskydd – appliceras oberoende på varje utgång.

För platser utan lämpliga väggar, gör en valfri piedestalpelare att samma enhet kan användas som en slimmad fristående laddare, vilket förenar produktspecifikationerna på alla platser.

Produktapplikationer

När varje kvadratmeter vägg och golv räknas fördubblar Dual-Gun Electric Car Charger Station laddningskapaciteten från en enda monteringspunkt. Det är det logiska valet för parade parkeringsplatser där utrymme, elkapacitet och budget måste optimeras.

Bostäder och lägenhetskomplex

I delad underjordisk eller täckt parkering kan boende med två angränsande vikar dela en laddare med två pistoler monterad på en central pelare eller sidovägg. Varje användare har en dedikerad pistol kopplad till sitt personliga RFID-kort och faktureringskonto. Byggnaden får maximal EV-täckning från minimala elektriska körningar, medan dynamisk lastbalansering håller den totala efterfrågan säkert inom byggnadens utbudsgräns.

Arbetsplats & Företagspark Personalparkering

Arbetsgivare kan betjäna två anställdas fordon per laddare, vilket dramatiskt minskar antalet väggmonterade enheter längs parkeringsområdets omkrets. Personalen ansluter för hela arbetsdagen och laddaren delar på strömmen på ett intelligent sätt. OCPP-plattformen tillåter företaget att erbjuda laddning som en gratis bekvämlighet eller fakturering per användare, allt skött på distans.

Retail, Hospitality & Leisure Venues

Hotell, köpcentrum och gym kan tillhandahålla gästladdning vid två markerade vikar från en enda väggmonterad enhet nära entrén eller längs en parkeringsdäcksvägg. Den rena, kompakta installationen lämnar mer väggutrymme för skyltning eller tillträde för fotgängare. Gästerna startar en session via QR-kod eller hotellnyckelkort, och varje fack faktureras oberoende.

Fleet Base & Car-Share Hubs

Små flottor - som leveransbilar eller bildelar - som återvänder till en depå med omkretsväggar eller strukturella pelare kan använda väggladdare med dubbla pistoler för att serva två fordon per enhet. Schemalagd laddning via backend förskjuter sessionerna över flottans natt, vilket minskar toppbelastningen. Den enkla väggmonteringen undviker snubbelrisker och röran i fordonsrörelseområden.

Blandade vägg- och piedestalplatser

För ytpartier utan väggar tillåter den valfria piedestalsatsen att identiska laddare med dubbla pistoler kan placeras på smala pelare mellan fackpar. Ett enda projekt kan använda väggmonterade enheter längs byggnadens kanter och piedestalenheter i öppna rader, alla hanterade som en enhetlig laddarfamilj. Detta minskar inköpskomplexiteten och reservdelsmångfalden.

Teknisk djupdykning

Kvalitetsladdningsstationen Dual-Gun för elbilar integrerar två oberoende, fullt mätta laddningspunkter i ett kompakt chassi, konstruerat för effektiv installation och långsiktig tillförlitlighet.

Dubbelkanals intelligent kraftfördelning

En styrenhet ombord övervakar den totala tillgängliga nätkapaciteten och efterfrågan i realtid för båda anslutna fordon. Varje pistol uppfyller IEC 61851-1 Mode 3, med oberoende kontrollpilotkommunikation. När båda bilarna laddas delar systemet dynamiskt upp märkströmmen - till exempel levererar en trefaskälla på 32A 11kW per pistol samtidigt. Om bara ett fordon är anslutet, riktas hela 22kW (eller 7kW, beroende på modell) till den enda utgången. Statisk uppdelning eller prioritetsbaserad tilldelning kan också konfigureras via backend.

Oberoende mätning, åtkomst och kontroll

Varje laddningsuttag har sin egen MID-certifierade energimätare (tillval) och ISO 14443 RFID-läsare. Detta innebär att två användare kan autentisera, starta och betala för laddning oberoende av varandra, utan störningar. Styrkortet behandlar varje pistol som en separat OCPP-laddningspunkt, som tillhandahåller transaktionsloggar per fack, fjärrstart/stopp och feldiagnostik.

Skiktad Elsäkerhet Per Bay

Varje utgång drar nytta av en dedikerad jordfelsbrytare av typ A plus 6mA DC-känsligt skydd enligt IEC 62955, vilket säkerställer säker frånkoppling även i händelse av jämnt DC-jordläckage. Överströms-, överspännings- och överspänningsskydd dupliceras för varje pistol. Om ett fel uppstår på ena sidan, avslutas endast den sessionen; den andra fortsätter opåverkad. Ett låsbart nödstopp på frontpanelen isolerar mekaniskt båda utgångarna samtidigt.

Hårdvara och miljömässig robusthet

Kapslingen är tillverkad av galvaniserat stål med en UV-stabiliserad pulverlack, klassad IP55 och IK10. Den monteras säkert på betong, tegel eller konstruktionsstål med hjälp av ett flerpunktsfäste utformat för att hålla vikten nära väggen. Enheten fungerar från -30°C till +55°C. Intern elektronik är konformt belagd, och en filtrerad ventilationsdesign förhindrar intag av damm samtidigt som den tillåter värmeavledning.

Användargränssnitt och intelligent anslutning

En LED-statusring med hög synlighet per pistol ger föraren omedelbar visuell bekräftelse. Anslutningsmöjligheter inkluderar Wi-Fi, Ethernet och 4G, med OCPP 1.6J/2.0.1-stöd som standard. Lokal offlinecache säkerställer att ingen transaktionsdata går förlorad. Systemet stöder smarta laddningsscheman, integration av solenergi via Modbus RTU/TCP och dynamisk lasthantering över flera laddare på en plats.

Kabelhantering och ergonomi

Varje pistol har en 5 meter lång typ 2 tjud kabel (typ 1 tillgänglig) med en ergonomisk kontakt. Oberoende sidohölster håller båda kablarna från golvet när de inte används, vilket minskar slitage och snubblar. Hölsterplaceringen leder kablarna rent bort från fordonsdörrarna.

Valfri piedestalkonvertering

För utplacering bort från väggar erbjuds en piedestalpelare i galvaniserat stål. Den använder samma monteringsgränssnitt som vägginstallation, vilket kräver noll interna modifieringar. Sockeln integrerar kabeldragning och en robust golvplatta, vilket gör att en enda laddarmodell kan tjäna varje parkeringslayout på en plats.

Vanliga frågor

F1: Kan båda pistolerna laddas med maximal märkeffekt samtidigt?

Ja och nej – det beror på din elförsörjning. Om tillgången är tillräcklig för summan av båda kanonerna kan de laddas med full effekt samtidigt. Men i de flesta installationer med ett begränsat tillförsel (t.ex. 32A trefas för en 22kW per pistolmodell), delar den dynamiska lasthanteringen upp effekten - vanligtvis 11kW per pistol när båda är upptagna. När bara ett fordon är inkopplat får det hela 22kW.

F2: Debiteras de två laddningsuttagen oberoende av varandra?

Absolut. Varje pistol har sin egen energimätare och OCPP-punkt-ID. Din backend-plattform kommer att se två separata laddningspunkter, så att du kan ställa in olika tariffer, användaråtkomstlistor och faktureringskonton för varje plats.

F3: Vad händer om en sida har ett fel medan den andra laddas?

Säkerheten är helt oberoende. Ett fel på Gun A kommer att avsluta endast den sessionen; Gun B fortsätter att ladda utan avbrott. Nödstoppsknappen isolerar båda mekaniskt vid behov.

F4: Vilken typ av vägg behöver jag för installation?

Fästet är utformat för solid betong, tegel eller konstruktionsstålpelare. Vi tillhandahåller en fullständig monteringsmall och ankarspecifikationer. Om det inte finns någon lämplig vägg tillgänglig, förvandlar den valfria piedestalsatsen den till en fristående laddare.

F5: Kan denna Dual-Gun elbilladdarstation användas utomhus?

Ja. Dess IP55- och IK10-klassificeringar betyder att den är byggd för permanent utomhusexponering, regn, damm och UV. Den fungerar i temperaturer från -30°C till +55°C, vilket gör den lämplig för nästan alla klimat.

F6: Hur fungerar piedestalalternativet?

Piedestalen är en golvmonterad pelare som samma laddarenhet fäster på. Inga interna hårdvaruförändringar behövs. Den är idealisk för öppna parkeringsplatser och låter dig blanda väggmonterade och piedestalladdare över ett projekt med en enda produkttyp.

F7: Vilket underhåll krävs?

Rutinunderhåll innebär en årlig inspektion av kablar, kontakter och kapslingen. Frontluckan öppnas för full åtkomst, och den modulära designen gör att komponenter som RFID-kort eller reläer snabbt kan bytas ut. Att ha två pistoler i en enhet innebär mindre total hårdvara att underhålla jämfört med två separata enpistolladdare.

F8: Kan jag integrera det med mina solpaneler eller energiledningssystem?

Ja. Laddaren stöder Modbus RTU/TCP och OCPP smarta laddningsprofiler. Den kan endast ladda när överskottssolenergi är tillgänglig, eller följ ett schema för att undvika toppbelastningsavgifter.

Kundens Spotlight

Ett modernt bostadstorn — Optimering av begränsad parkering under jord

Bakgrund

Ett höghus i en tät stadskärna erbjöd två våningar underjordisk parkering för sina 150 lägenheter. Ägarkommittén ville lägga till elbilsladdning för boende, men garaget var redan fullt allokerat med täta tandem- och sida-vid-sida-fack. Att förlora någon parkeringsplats till laddinfrastruktur var uteslutet.

Utmaningen

Parkeringens layout bestod av smala vikar arrangerade i par längs strukturella pelare och omkretsväggar. Golvstående laddare var omöjliga - de skulle blockera dörrar eller inkräkta på redan minimal gångbredd. Väggmonterade laddare med en pistol skulle kräva en enhet per fack, vilket innebär två fysiska laddare, två strömkabeldragningar och två väggmonteringspunkter för varje par intilliggande fack. Elrummet hade också begränsad ledig kapacitet, vilket gjorde lasthanteringen kritisk.

Varför välja Dual-Gun elektrisk billaddarstation?

Den parade baydesignen passade perfekt till konceptet med dubbla pistoler. Genom att montera en väggladdare med dubbla pistoler på pelaren mellan två intilliggande bostäder, kunde byggnaden betjäna två fordon från en enda elektrisk matning och en enda monteringspunkt. Detta halverade omedelbart antalet laddare, strömmatningar och väggfästen som krävdes jämfört med enheter med en pistol.

Dynamisk lastdelning löste kapacitetsproblemet. Även vid rusningstid när grannar kom hem ungefär samtidigt, delade laddaren sitt 32A-försörjning mellan de två bilarna, vilket höll den totala belastningen förutsägbar. Om en boende var borta fick den andra full laddningshastighet.

Åtkomstkontroll var per pistol: varje boende hade ett RFID-kort kopplat till sitt lägenhetskonto. OCPP-backend fakturerade dem direkt för sin egen förbrukning, vilket gör det lika rättvist som enskilda elmätare.
