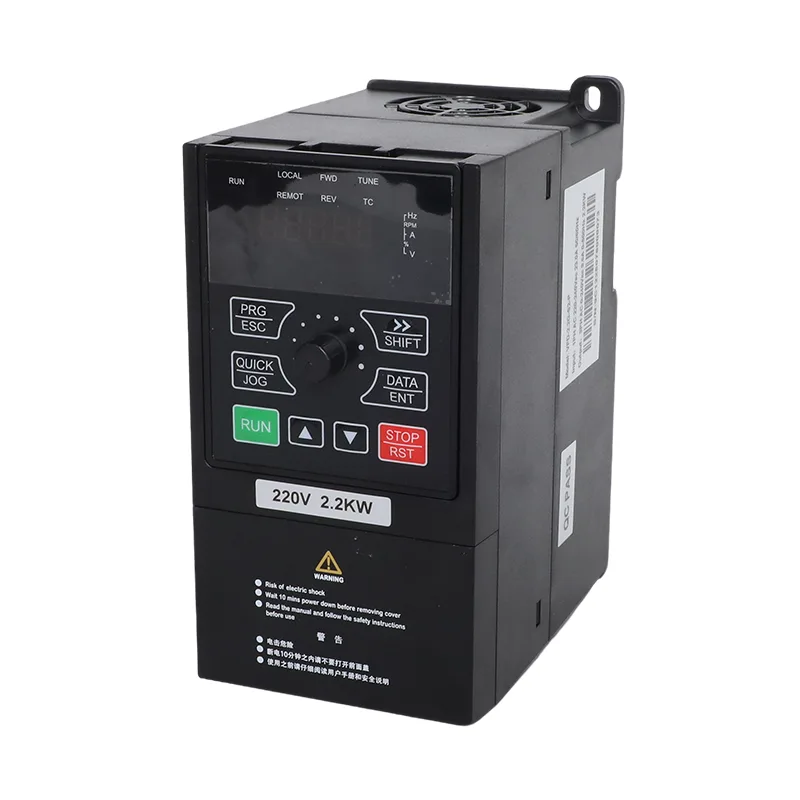

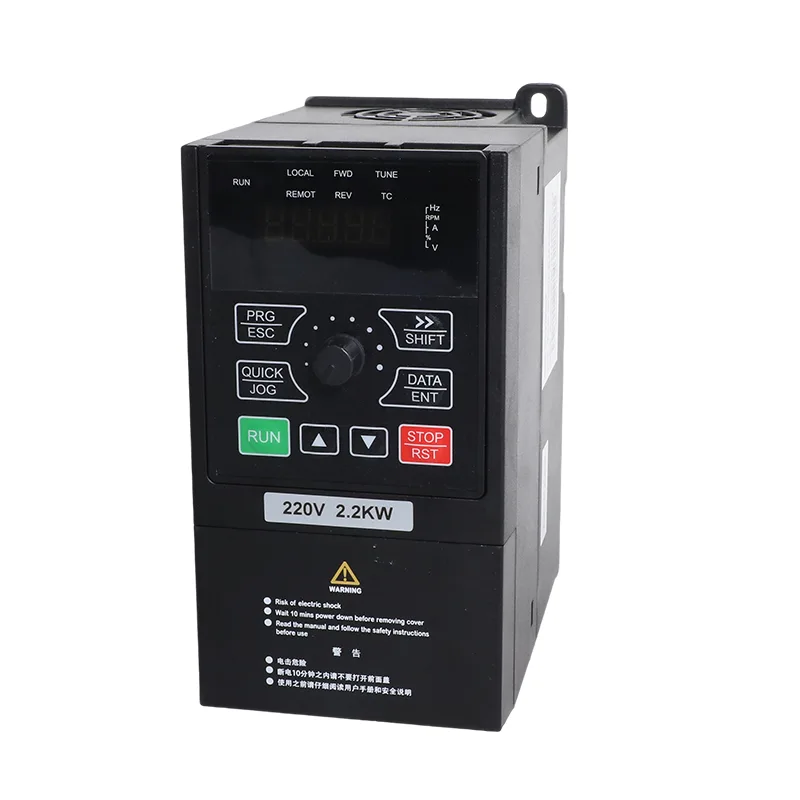

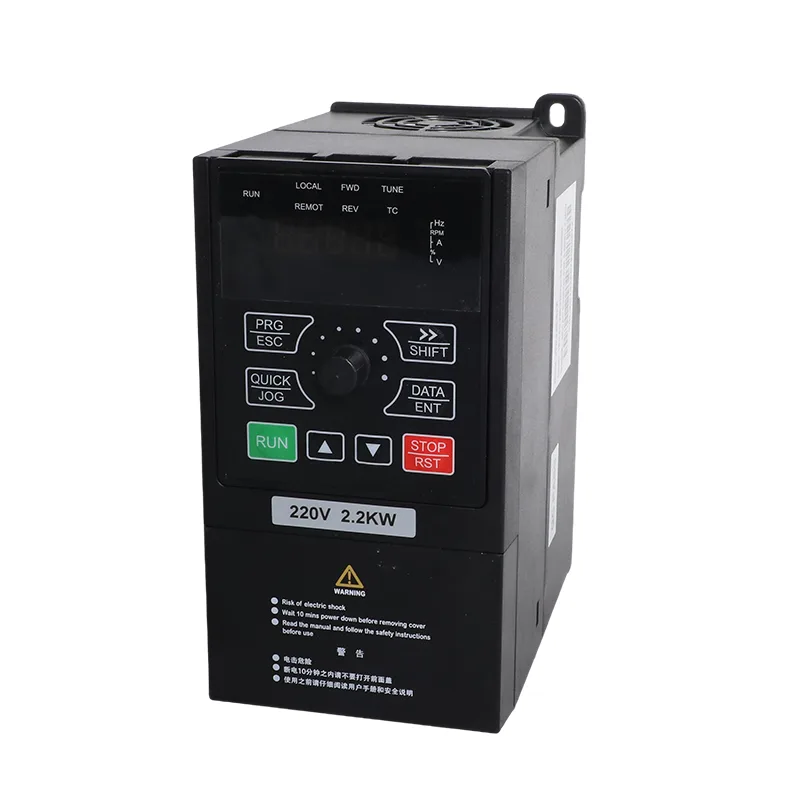

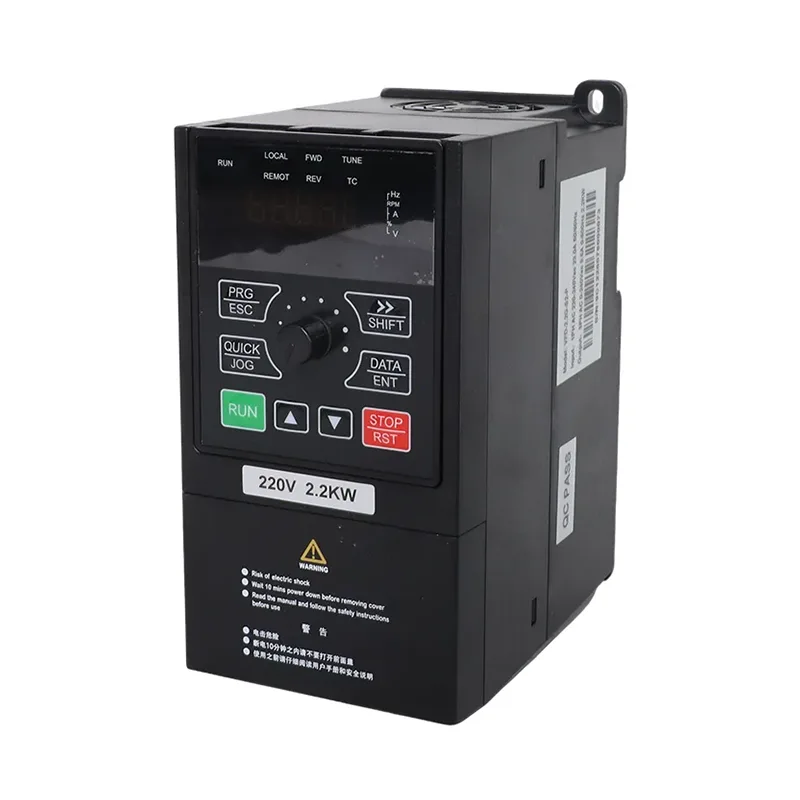

7,5kW/11kW 3-fas 380V solarpump och allmän växelriktare VFD

7,5 kW/11 kW 3-fas 380 V solarpump och allmän växelriktare VFD erbjuds köp CSIVEI fabrik iMaster stöder solpumpning och allmän motorstyrning för 7,5 kW och 11 kW applikationer. VFD-PC10-serien har MPPT-, SVC- och V/F-kontroll, inbyggd PID, RS485 Modbus RTU och skyddsfunktioner för förhållanden inklusive svag solenergi, överbelastning och underbelastning. Modellerna på 7,5 kW och 11 kW ger märkutgångsströmmar på 17 A respektive 25 A.

CSIVEI iMaster VFD-PC10-serien inkluderar modellerna VFD-PC10-7.5G-T4 och VFD-PC10-11G-T4-MK för trefas 380 V-applikationer. De listade utströmmarna är 17 A för 7,5 kW-modellen och 25 A för 11 kW-modellen. Båda klassificeringarna används i solcellsdrivna pumpsystem och kompatibla industrimotorapplikationer, beroende på den valda frekvensomriktarens elektriska specifikationer.

I solpumpsläge använder 7,5kW/11kW 3-fas 380V solarpump och allmän växelriktare VFD likström från en fotovoltaisk array och tillämpar maximal effektpunktspårning (MPPT) för att styra motorn enligt tillgänglig solenergi. I allmänt läge ger den motorstyrning med variabel frekvens för kompatibla pumpar och annan utrustning. Driftläget väljs genom parameter P8-00 i enlighet med önskad applikation och den medföljande konfigurationen.

Jämfört med en grundläggande motorhastighetsregulator inkluderar de listade PC10-funktionerna även vattennivåövervakning, underlastdetektering och sondfelrapportering. Dessa funktioner är relevanta för pumpsystem där vattenkällan, lagringstanken och pumpens drift måste övervakas genom frekvensomriktaren.

Modellspecifikationer

Tabell A. Modellbetyg
Punkt VFD-PC10-7.5G-T4 / -MK VFD-PC10-11G-T4-MK
Tillämplig motor 7,5 kW / 10 hk 11 kW / 15 hk
Nominell kapacitet 15 kVA 30 kVA
Ingångsström 18,9 A 27,8 A
Utström 17 A 25 A
AC ingångsspänning AC 3 PH 380 V (-15 %) till 440 V (+10 %)
Max. DC ingångsspänning 900 VDC
Rekommenderat Voc-intervall 550 till 750 VDC
Rekommenderat MPPT-sortiment 450 till 600 VDC
Startspänningsområde 300 till 900 VDC, parameterjusterbar
Bullernivå 65 dBA max.

Välj modell genom att jämföra motorns märkström med växelriktarens utgångsström, snarare än att förlita sig på motoreffekten enbart. Bekräfta den exakta modellens suffix, ingångsspänningskraven och tillämpliga märkskyltdata före installation.

Rekommenderad Solar Array Configuration

Referenskonfigurationerna nedan visar de modulkvantiteter som anges för de två frekvensomriktarna. De ger en utgångspunkt för PV-systemdesign; det slutliga arrangemanget måste verifieras mot den valda modulens elektriska data, platsens lägsta temperatur och pumpkraven.

Modell 37±1 V-moduler, 250 W±5 Wp 45±1 V-moduler, 300 W±5 Wp
Moduler per sträng Strängar Moduler per sträng Strängar
VFD-PC10-7.5G-T4 18 2 15 2
VFD-PC10-11G-T4-MK 18 3 15 3

Tabell C. Allmänna specifikationer (samma i hela iMaster-sortimentet)

Punkt Specifikation
Nominell frekvens 50/60 Hz
Ingångsfrekvensområde ±5 % (47,5 till 63 Hz)
Utspänning 0 till inspänning
Utgångsfrekvens 0,1 till 500 Hz
Maximal frekvens 0 till 500 Hz (SVC och V/F-kontroll)
Bärvågsfrekvens 0,8 kHz till 8 kHz, justeras automatiskt för belastning (upp till 16 kHz stöds)
Frekvensupplösning Digital inställning 0,01 Hz; analog inställning 0,025 % av maximal frekvens
Kontrollläge Sensorlös vektorkontroll (SVC); V/F styrning
Startmoment 0,5 Hz / 150 % (SVC)
Hastighetsområde 1:100 (SVC)
Hastighetsstabilitetsnoggrannhet ±0,5 % (SVC)
Överbelastningskapacitet 150 % märkström i 60 s; 170 % under 12 s; 190 % i 1,5 s
Vridmomentförstärkning Automatisk vridmomentförstärkning; manuell ökning 0,1 % till 30,0 %
V/F-kurva Linjär, flerpunkts- och fyrkantskurva (1,2 / 1,4 / 1,6 / 1,8 / 2,0 effekt)
V/F-separation Full separation, halv separation
Acceleration / retardation Linjär eller S-kurva, 0,0 till 6500,0 s
DC-bromsning Startfrekvens 0,00 Hz till maximal frekvens; tid 0,0 till 36,0 s; nuvarande 0,0 % till 100,0 %
JOG-kontroll JOG-frekvens 0,00 Hz till maximal frekvens (standard 5 Hz); accel/decel 0,0 till 6500,0 s
Inbyggd PID Ja, för tryck, flöde eller temperatur sluten slinga utan extern styrenhet
AVR Utspänningen hålls stabil när nätspänningen fluktuerar

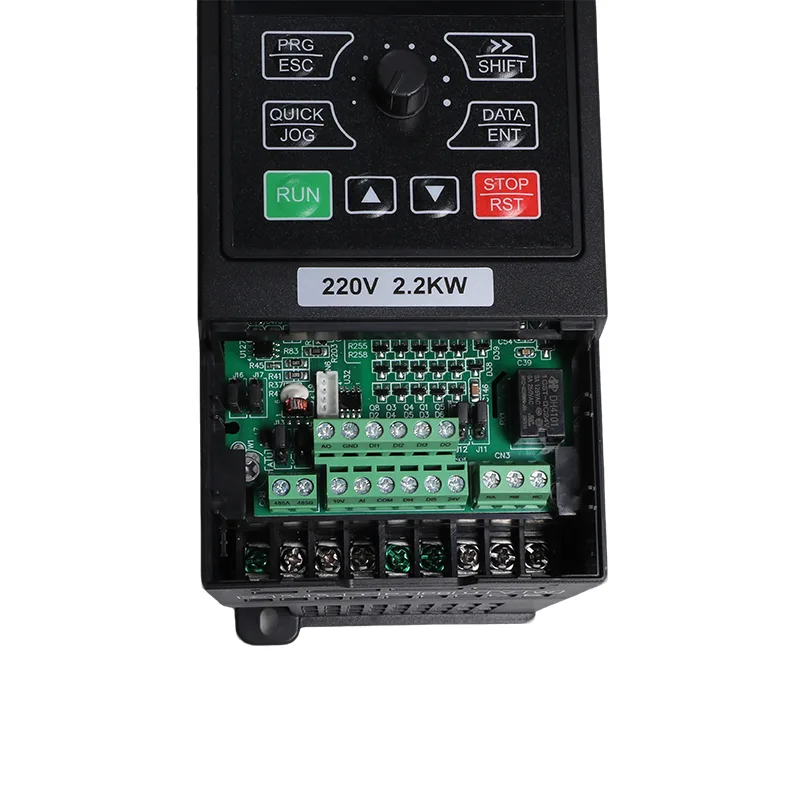

Ingångsterminaler 5 digitala ingångar, DI5 stöder höghastighetspuls upp till 50 kHz; 1 analog ingång 0-10 V eller 0-20 mA; 1 tangentbordspotentiometeringång
Utgångar 1 höghastighetspulsutgång upp till 50 kHz; 1 reläutgång; 1 analog utgång 0-20 mA eller 0-10 V
Kommunikation RS485, Modbus RTU
Skydd Motorkortslutningsdetektering vid påslag, utgångsfasförlust, överström, överspänning, underspänning, övertemperatur, överbelastning, underbelastning, svagt ljus
Driftstemperatur -10°C till 50°C; reducera 1 % per 1°C över 40°C
Förvaringstemperatur -20°C till 60°C
Fuktighet Under 95 % RH, ingen kondens
Höjd över havet Under 1000 m; sänka 1 % per 100 m från 1000 till 3000 m
Vibration Under 5,9 m/s² (0,6 g)
Inhägnad IP20, väggfäste eller skåp, vertikal installation
Distributionssystem TN, TT
EMC / säkerhet IEC 61800-3 (C3); IEC 61800-5-1

Solar Pump Drift och Grid Backup

PC10-seriens information beskriver en automatisk driftsekvens för installationer konfigurerade för solenergi och elnät. I den dokumenterade konfigurationen väljer parameter P8-15 matningslägets beteende. Med P8-15 inställd på 0, drivs frekvensomriktaren med solenergi när den är tillgänglig och använder nätet enligt den konfigurerade svaga ljus- och växlingslogiken.

Den tillhandahållna parameterinformationen listar P8-16 som nätdriftsintervall, med ett standardvärde på 60 minuter, och P8-17 som fördröjning för att återgå till solenergidrift, med en standard på 4 sekunder. Bekräfta sekvensen och parameterinställningarna som stöds mot manualen för den exakta modellen och firmwareversionen före driftsättning.

För ett system som använder en AC-backupkälla måste ledningsdragningen och omkopplingsarrangemanget följa tillämpligt kretsschema. Bekräfta om extern kopplingsutrustning krävs; anta inte att omriktaren ensam utför varje källväxlingsfunktion.

Vattennivåkontroll och sondövervakning

För delad vattenförsörjning, bevattning och vattenbrukssystem kan pumpdriften bero på både vattennivån i lagringstanken och tillgången på vatten vid källan. De listade PC10-parametrarna tillhandahåller funktioner relaterade till vattennivådetektering, underbelastningsövervakning och sondfeldiagnostik.

Detektering av tanknivå

Den tillhandahållna parameterinformationen identifierar P8-18 för AI-vattennivådetektion, P8-19 för fullnivåtröskeln och P8-20 för sömnfördröjningen. Den konfigurerade nivåsignalen och tröskeln bestämmer hur frekvensomriktaren reagerar på det övervakade tanktillståndet. Givartyp, ledningar och den faktiska styrsekvensen bör följa tillämpligt kopplingsschema och parameterinstruktioner.

Övervakning av källvatten och underbelastning

Källvattenskyddsinformationen använder P8-24 för detekteringsnivån för underbelastning, P8-25 för detektionstiden och P8-26 för återställningsinställningen. Dessa parametrar är relevanta när en minskning av motorbelastningen används för att identifiera en möjlig brist på vatten eller ett relaterat pumptillstånd.

Sond-felrapportering

Den medföljande källan identifierar P8-22 som en övervakningströskel för probskador och E43 som motsvarande probfelindikering. Bekräfta larmdefinitionen och detekteringsvillkoren i relevant modellmanual när du konfigurerar eller felsöker systemet.

Vattennivå- och underlastfunktioner beror på korrekt sensorval, installation och parameterinställningar. De ska tas i drift och testas under de förhållanden som anges i produktdokumentationen.

Kontrollkontinuitet och fjärrövervakning

Den medföljande PC10-seriens information anger att panelkommandon och kommunikationskommandon kan behållas under en strömcykel. Det faktiska omstartbeteendet bör kontrolleras mot den konfigurerade kommandokällan, omstartsparametrar och säkerhetskrav för applikationen.

RS485 Modbus RTU är listad som kommunikationsgränssnitt. Källan identifierar övervakningsparameter U0-49 som matningslägesstatus, med 0 som indikerar nätdrift och 1 indikerar solenergidrift. Denna information kan användas av ett kompatibelt övervakningssystem efter att ha bekräftat registerdefinitionen och tillgängliga statusvärden i tillämplig kommunikationsdokumentation.

Fjärrövervakning är användbar när frekvensomriktaren arbetar vid en vattentank, bevattningsstation eller annan plats där regulatorn inte kontinuerligt bevakas. Kommunikationsinställningarna bör testas för att bekräfta att den visade statusen matchar det faktiska drifttillståndet.

Generell användning av växelriktare

I allmänt läge tillhandahåller växelriktaren motorstyrning med variabel frekvens för kompatibel utrustning. De listade styrmetoderna är sensorlös vektorstyrning (SVC) och V/F-styrning, med ytterligare funktioner inklusive inbyggd PID, justerbar acceleration och retardation, JOG-styrning och Modbus RTU-kommunikation.

Den allmänna konfigurationen kan övervägas för kompatibla applikationer som gruvavvattning, dammdämpning från stenbrott, industriell cirkulation och processpumpar. Modellen måste anpassas till motorns märkström, belastningsegenskaper, accelerationskrav och driftuppgift.

Parameter P8-00 identifieras i den medföljande informationen som parameter för val av driftsätt. Läget bör konfigureras enligt den faktiska applikationen och instruktionerna för den medföljande modellen. Varje ändring mellan solenergipump och allmän drift måste följa den föreskrivna parameterinställningen och idrifttagningsprocedur.

Typiska applikationer

1. Kommunens och byns vattenförsörjning

För borrhåls- eller flodvattenpumpning till en distributionstank kan frekvensomriktarens solenergidrift och listade nivåövervakningsfunktioner betraktas som en del av systemkonstruktionen. Motorkapacitet, pumphuvud, erforderlig vattenvolym och tanknivåkontroll bör definieras innan frekvensomriktaren väljs.

2. Bevattningskooperativ och delade pumpstationer

Delade bevattningssystem kan använda en central pump för att försörja flera fält eller bevattningszoner. Urvalet bör återspegla det erforderliga flödet, det totala dynamiska trycket, det dagliga driftschemat och tillgången på solenergi eller elnät.

3. Fisk- och räkodlingar

Vattenutbytes- och cirkulationspumpar på vattenbruksanläggningar kan använda variabel frekvensstyrning där motorn och pumparrangemanget är kompatibla. Det erforderliga pumpschemat och vattenhanteringskontrollerna bör beaktas tillsammans med anläggningens strömförsörjning.

4. Vattenförvaltning i gruvor och stenbrott

I allmänt läge kan frekvensomriktaren utvärderas med avseende på kompatibel gruvavvattning, hantering av gropvatten och pumputrustning för dammdämpning. Verifiera motorns klassificering, belastningsförhållanden, miljökrav och erforderlig kontrollmetod för den specifika installationen.

5. Industriell cirkulation och kyla

Den allmänna konfigurationen kan övervägas för kompatibel processvattencirkulation, kyltornssminkning och andra industriella pumpuppgifter. Erforderligt flöde, drifttryck och motoregenskaper bör utvärderas som en del av systemdesignen.

Tekniska specifikationer

Punkt Specifikation
Nominell frekvens 50/60 Hz
Ingångsfrekvensområde ±5 % (47,5 till 63 Hz)
Utspänning 0 till inspänning
Utgångsfrekvens 0,1 till 500 Hz
Maximal frekvens 0 till 500 Hz (SVC och V/F-kontroll)
Bärvågsfrekvens 0,8 kHz till 8 kHz, justeras automatiskt för belastning; upp till 16 kHz stöds
Frekvensupplösning Digital inställning 0,01 Hz; analog inställning 0,025 % av maximal frekvens
Kontrollläge Sensorlös vektorkontroll (SVC); V/F styrning
Startmoment 0,5 Hz / 150 % (SVC)
Hastighetsområde 1:100 (SVC)
Hastighetsstabilitetsnoggrannhet ±0,5 % (SVC)
Överbelastningskapacitet 150 % märkström i 60 s; 170 % under 12 s; 190 % i 1,5 s
Vridmomentförstärkning Automatisk vridmomentförstärkning; manuell ökning 0,1 % till 30,0 %
V/F-kurva Linjär, flerpunkts- och fyrkantskurva (1,2 / 1,4 / 1,6 / 1,8 / 2,0 effekt)
V/F-separation Full separation, halv separation
Acceleration / retardation Linjär eller S-kurva, 0,0 till 6500,0 s
DC-bromsning Startfrekvens 0,00 Hz till maximal frekvens; tid 0,0 till 36,0 s; nuvarande 0,0 % till 100,0 %
JOG-kontroll JOG-frekvens 0,00 Hz till maximal frekvens (standard 5 Hz); accel/decel 0,0 till 6500,0 s
Inbyggd PID Ja, för tryck, flöde eller temperatur sluten slinga utan extern styrenhet
AVR Utspänningen hålls stabil när nätspänningen fluktuerar
Ingångsterminaler 5 digitala ingångar, DI5 stöder höghastighetspuls upp till 50 kHz; 1 analog ingång 0-10 V eller 0-20 mA; 1 tangentbordspotentiometeringång
Utgångar 1 höghastighetspulsutgång upp till 50 kHz; 1 reläutgång; 1 analog utgång 0-20 mA eller 0-10 V
Kommunikation RS485, Modbus RTU
Skydd Motorkortslutningsdetektering vid påslag, utgångsfasförlust, överström, överspänning, underspänning, övertemperatur, överbelastning, underbelastning, svagt ljus
Driftstemperatur -10°C till 50°C; reducera 1 % per 1°C över 40°C
Förvaringstemperatur -20°C till 60°C
Fuktighet Under 95 % RH, ingen kondens
Höjd över havet Under 1000 m; sänka 1 % per 100 m från 1000 till 3000 m
Vibration Under 5,9 m/s² (0,6 g)
Inhägnad IP20, väggfäste eller skåp, vertikal installation
Distributionssystem TN, TT
EMC / säkerhet IEC 61800-3 (C3); IEC 61800-5-1

Kapslingen är klassad IP20 och ger inget skydd mot vatteninträngning. Frekvensomriktaren bör installeras i en lämplig inomhus- eller skyddsmiljö med tillräcklig ventilation och i enlighet med dess temperatur, luftfuktighet och installationskrav.

Vanliga frågor

1. Hur mycket solcellspanel är listad för 11 kW-modellen?

De medföljande referenskonfigurationerna specificerar tre strängar med 18 moduler med 250 Wp eller tre strängar om 15 moduler med 300 Wp. Dessa arrangemang motsvarar 54 moduler respektive 45 moduler, och en beräknad nominell arrayeffekt på 13,5 kWp i båda fallen. Slutlig strängdesign måste verifieras mot modulens datablad, platsens lägsta temperatur och växelriktarens DC-spänningsgränser.

2. Betyder betyget 65 dBA att en akustisk kapsling krävs?

Den medföljande specifikationen anger en maximal ljudnivå på 65 dBA. Om ytterligare akustisk behandling är nödvändig beror på installationsplats, rumsakustik, driftutrustning och tillämpliga bullerkrav. Tänk på installationsmiljön när du placerar frekvensomriktaren i en bebodd byggnad eller ett slutet utrustningsrum.

3. Kan en frekvensomriktare köra flera pumpar?

Den allmänna konfigurationen bör matchas till den totala belastningen och den styrmetod som stöds. För vektorstyrningstillämpningar, bekräfta tillämpligt motorarrangemang i manualen. Körning av flera motorer från en frekvensomriktare kräver att den kombinerade strömmen förblir inom frekvensomriktarens klassificering och att varje motor har lämpligt överbelastningsskydd. Följ tillverkarens instruktioner för det valda styrläget.

4. Hur kan den aktuella strömkällan övervakas?

Den tillhandahållna informationen identifierar övervakningsparameter U0-49 som matningslägesindikator, där 0 representerar nätdrift och 1 representerar solenergidrift. Parametern kan läsas över Modbus RTU där den stöds. Bekräfta registerdefinitionen och kommunikationsinställningarna mot tillämplig manual innan du integrerar den i ett fjärrövervakningssystem.

5. Vilket rutinunderhåll krävs?

Håll kylflänsen och kylfläkten fria från damm, inspektera plintar och ledningsanslutningar enligt underhållsschemat och övervaka omgivningstemperatur och ventilation. Det angivna driftstemperaturområdet är -10°C till 50°C, med nedstämpling över 40°C. Den medföljande höjdguiden anger även nedstämpling över 1000 m. Följ den exakta modellens instruktioner för inspektionsintervaller och underhållsprocedurer.

6. Är denna inverter begränsad till solenergipumpning?

Nej. Den medföljande PC10-seriens information listar solpumpsläge och allmänt växelriktarläge. Solpumpsdrift inkluderar MPPT och de dokumenterade pumpningsrelaterade skyddsfunktionerna, medan allmän drift stöder SVC- eller V/F-motorstyrning, PID och Modbus RTU. Parameter P8-00 identifieras som lägesvalsparameter. Bekräfta den tillåtna inställningen och proceduren för lägesändring i den modellspecifika manualen.
