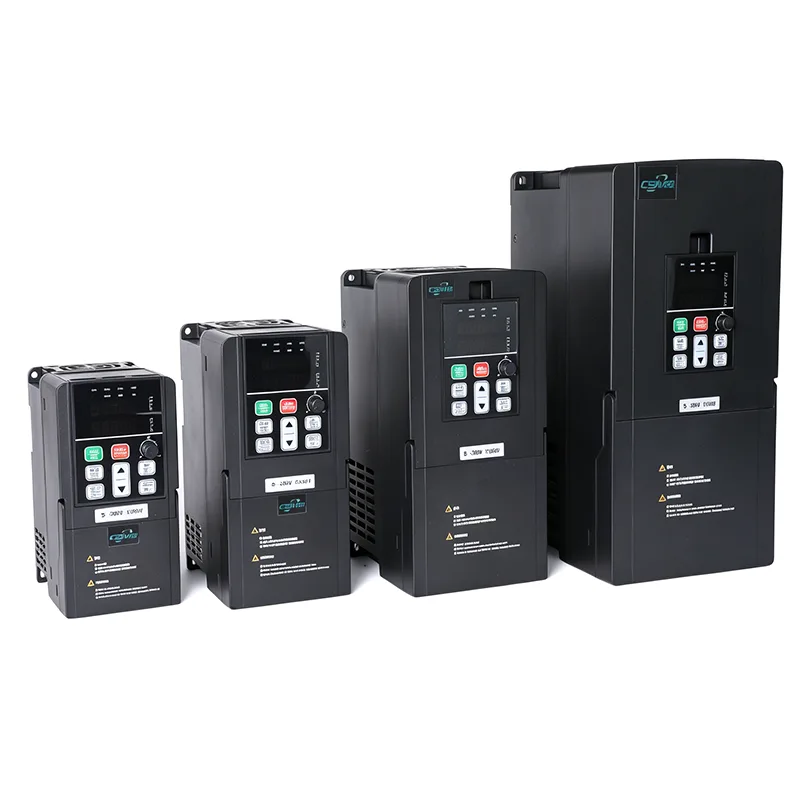

15HP 11kw VFD Frequency Drive Pump VFD

Nyckelfunktioner inkluderar hög överbelastningskapacitet, inbyggd DC-reaktor för harmonisk begränsning, flera kommunikationsgränssnitt och konfigurerbar I/O-expansion. Den kraftiga kapslingen med förstärkt kylsystem säkerställer tillförlitlig drift i industriella miljöer med hög temperatur.

Genom att kombinera energibesparande kapacitet med intelligenta skyddsfunktioner maximerar CSIVEI 15HP 11kw VFD Frequency Drive Pump VFD systemets drifttid och driftseffektivitet för applikationer med stor effekt.

Kärnparametrar och specifikationer

Typiska applikationer

CSIVEI 15HP 11kw VFD Frequency Drive Pump VFD ger robust prestanda för tung industriell utrustning som kräver kontinuerlig drift:

●  Stora pumpar – huvudvattenpumpar, industriella kylpumpar

●  Industrifläktar – gruvventilation, cementfabriksfläktar, dammuppsamlare

●  Kompressorer – stora luftkompressorer, kvävekompressorer

●  Blandare – betongblandare, kemiska reaktorer, massablandare

●  Centrifuger – sockercentrifuger, oljecentrifuger, dekantrar

Med förstärkt kylning och harmoniska dämpande funktioner säkerställer den tillförlitlig drift i tuffa miljöer.

Robust skydd och tillförlitlighet

CSIVEI VFD-serien är byggd för att motstå krävande industriella miljöer och innehåller flera skyddsmekanismer för att säkerställa kontinuerlig drift och förlängd livslängd.

Omfattande motorskydd – Integrerat skydd inkluderar överspänning, underspänning, överström, övertemperatur, fasförlust och kortslutningsskydd. Frekvensomriktaren löser automatiskt ut eller begränsar uteffekten för att förhindra skador på både frekvensomriktaren och den anslutna motorn.

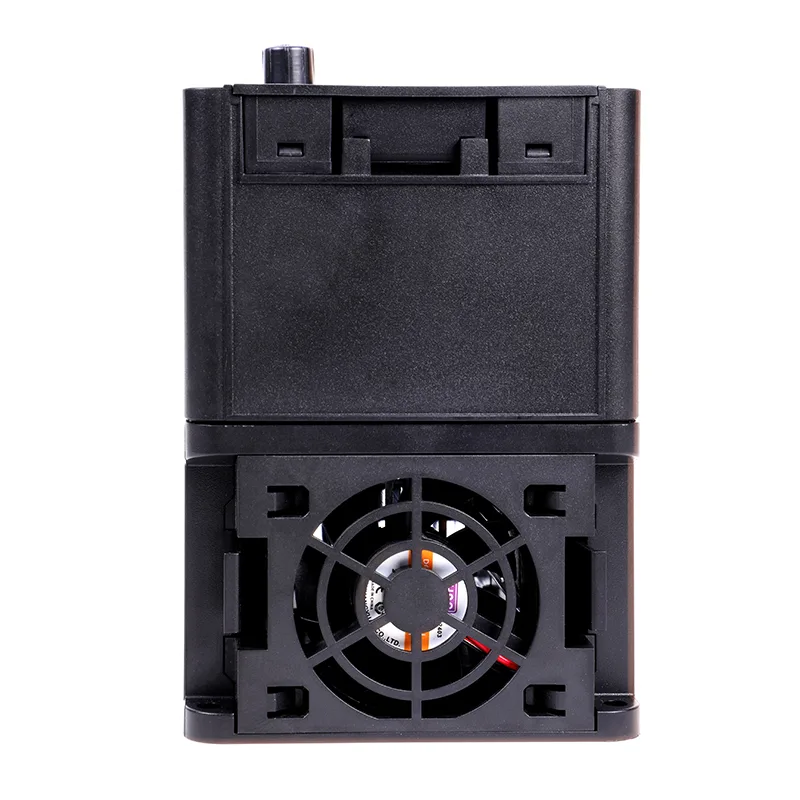

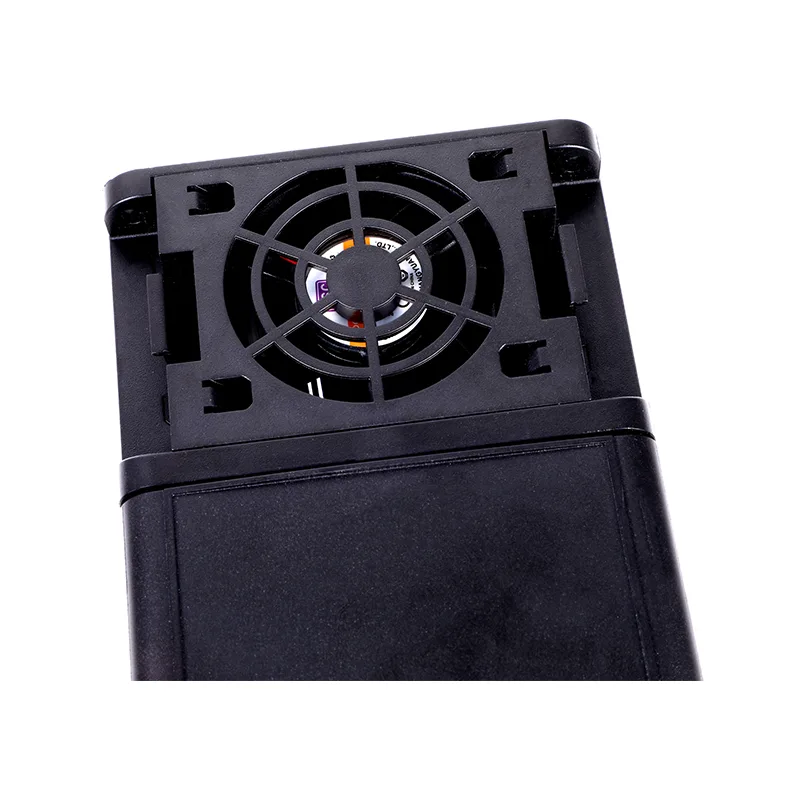

Termisk hantering – Intelligent fläktkontroll justerar kylningen baserat på interna temperatur- och belastningsförhållanden, minimerar buller och förlänger fläktens livslängd. Högeffektsmodeller har förstärkt kylflänsdesign för förbättrad värmeavledning.

Miljöskydd – Standard IP20 kapsling lämplig för installation av kontrollpanel. Som tillval finns IP40/IP54/IP66 kapslingar tillgängliga för applikationer i dammiga, fuktiga eller sköljda miljöer. Konform beläggning på PCB ger ytterligare skydd mot fukt och föroreningar.

Inbyggt EMC-filter – Utvalda modeller inkluderar ett integrerat elektromagnetiskt kompatibilitetsfilter, vilket förenklar överensstämmelse med CE och andra EMC-standarder och minskar installationskostnaderna.

Vanliga frågor

Vad är skillnaden mellan V/F-kontroll och vektorkontroll?

V/F-kontroll håller ett fast spänning-till-frekvensförhållande. Det är bra för fläktar, pumpar och allmänna applikationer där exakt hastighetskontroll inte är kritisk. Vektorkontroll separerar flöde och vridmoment så att du kan styra dem oberoende – det ger dig högre startmoment (upp till 150 % vid 0,5 Hz) och bättre hastighetsnoggrannhet. Sensorlös vektor behöver ingen kodare; closed-loop-vektor gör det, och den skjuter hastighetsnoggrannheten till 0,1 %. De flesta CSIVEI-enheter stöder båda, så du kan välja vilken som passar din applikation.

Hur väljer jag rätt VFD för min motor?

Några saker att tänka på:

●  Motoreffekt – VFD ska matcha eller vara något större än motorns märkdata.

●  Ingångsspänning – enfas 230V eller trefas 400V, se till att den matchar din strömförsörjning.

●  Belastningstyp – konstanta vridmomentbelastningar som transportörer eller strängsprutmaskiner behöver vanligtvis VFD-storleken på 100–120 % av motoreffekten. Varierande vridmomentbelastningar som fläktar och pumpar kan ofta använda en VFD anpassad till motoreffekt, plus att du får energibesparingar.

●  Miljö – för dammiga, fuktiga eller utomhusplatser, välj en högre IP-klassning (IP40, IP54, IP66) eller placera enheten i ett skyddat hölje.

●  Kommunikation – om du behöver prata med en PLC eller SCADA, kontrollera att enheten stöder ditt protokoll (Modbus RTU är standard; Profibus, Ethernet/IP, etc. är tillval).

●  CSIVEI har också ett storleksverktyg och teknisk support om du vill ha en andra åsikt.

Kan jag använda en enfasig ingångs-VFD med en trefasmotor?

Ja. CSIVEI:s enfasiga 230V-frekvensomriktare tar enfasig ingång och matar ut trefaseffekt till motorn. Det är en vanlig installation när endast enfaseffekt är tillgänglig men du vill ha effektiviteten och tillförlitligheten hos en trefasmotor. Se bara till att motorns spänning matchar frekvensomriktarens utgång – 230V trefas.

Behöver jag ett externt bromsmotstånd?

Det beror på. Om du behöver snabb retardation eller lasten har hög tröghet – som centrifuger, kranar, hissar eller rullmaskiner – så ja, du behöver en. På frekvensomriktare som har en intern bromsenhet hanterar motståndet den regenerativa energin för att undvika överspänningsfel och förkorta stopptiderna. För fläktar och pumpar med långsammare retardation kan du oftast hoppa över det.

Vilka kommunikationsprotokoll stöds?

Alla CSIVEI-frekvensomriktare levereras med Modbus RTU över RS485 som standard. Tillvalsmoduler finns tillgängliga för Profibus DP, Profinet, Ethernet/IP, CANopen och DeviceNet. Dessa låter dig integreras med större PLC- och SCADA-system för fjärrövervakning, parameterändringar och centraliserad styrning.

Hur ställer jag in enheten för första gången?

CSIVEI-enheter har en snabbstartsguide som leder dig igenom det viktigaste på några minuter:

Ange motorns märkskyltdata (effekt, spänning, ström, frekvens, RPM), välj ett applikationsmakro (fläkt/pump, transportör, konstant vridmoment), ställ in accelerations- och retardationstider, välj frekvenskälla (knappsats, analog ingång, kommunikation) och kör autojustering för att optimera motorstyrningen. Manualen har alla detaljer, och knappsatsen är avtagbar så att du kan fjärrstyra den om det behövs.

Vilka skydd är inbyggda i enheten?

CSIVEI-frekvensomriktare inkluderar en solid uppsättning skydd: överspänning, underspänning, överström, kortslutning, övertemperatur (kylfläns), fasförlust på ingång eller utgång och motoröverbelastning (elektronisk termisk överbelastning, I²t). Dessa hjälper till att hålla saker igång tillförlitligt och förlänger utrustningens livslängd.

Kan jag köra flera motorer från en VFD?

Ja, du kan köra flera motorer parallellt från en enda frekvensomriktare, så länge som: den totala strömförbrukningen håller sig inom frekvensomriktarens uteffekt, varje motor har sitt eget termiska överbelastningsskydd och du använder V/F-styrning (vektorstyrning rekommenderas inte för inställningar med flera motorer). Detta är vanligt för fläktarrayer, transportörsektioner eller pumpstationer där motorer körs med samma hastighet tillsammans.

Hur felsöker jag vanliga fel?

Frekvensomriktaren visar felkoder på manöverpanelen för snabb diagnos:

●  OC (överström) – kolla efter kortslutningar, problem med motorlindning eller för kort accelerationstid

●  OV (överspänning) – kontrollera bromsmotståndet (om det används) eller retardationstiden är för kort

●  UV (underspänning) – kontrollera ingående ström och kablar

●  OH (övertemperatur) – kontrollera kylfläkten, omgivande temperatur och monteringsavstånd

●  OL (överbelastning) – kontrollera motorbelastningen, öka accelerationstiden eller överväg att utöka frekvensomriktaren

Manualen har en fullständig felkodstabell med detaljerade steg. Om något fortfarande är avstängt kan CSIVEIs tekniska support hjälpa dig.

Hur sparar VFD energi?

För variabla vridmomentbelastningar som fläktar och pumpar följer kraften affinitetslagarna – den är proportionell mot hastighetskuben. En sänkning av hastigheten med 20 % minskar energianvändningen med ungefär 50 %. Funktionen Automatic Energy Optimization (AEO) reducerar spänningen för att matcha den faktiska belastningen för extra besparingar. Viloläge stänger också av motorn under perioder med låg efterfrågan, vilket eliminerar tomgångskraft.

Vad är den typiska livslängden för en VFD, och hur underhåller jag den?

Med korrekt installation och förhållanden kan en VFD hålla 10–15 år. Viktigt underhåll: håll höljet rent – ​​dammuppbyggnad dödar kylningseffektiviteten; kontrollera kylfläktarna (varar vanligtvis 3–7 år; byt ut om de är bullriga eller defekta); inspektera DC-busskondensatorer – de åldras med tid och temperatur – om frekvensomriktaren har lagrats under två år, byt ut locken innan du slår på dem; övervaka omgivande temperatur; säkerhetskopiera parametrar till knappsatsen eller extern lagring då och då. En snabb inspektion var 6–12:e månad hjälper till att undvika överraskningar.

Kan jag använda VFD utomhus eller i sköljningsmiljöer?

Standard IP20-enheter måste vara i en ren, torr panel. För utomhus eller tuffa miljöer erbjuder CSIVEI högre IP-klassificeringar:

●  IP40 – bra för dammiga platser som textilfabriker eller träbearbetning

●  IP54/IP55 – dammtät och stänksäker; fungerar för utomhuskapslingar och tvättutrymmen

●  IP66 – helt dammtät och klarar kraftfulla vattenstrålar; lämpad för livsmedelsbearbetning, biltvätt eller utomhusbruk utan extra höljen

●  Om det finns frätande gaser rekommenderas konform beläggning på PCB:n.

Kommer VFD med en garanti och teknisk support?

Ja. CSIVEI-drivenheter levereras med en standardgaranti på 18 månader från tillverkningsdatum (eller 12 månader från installation, beroende på vilket som är senare). Förlängda garantialternativ är tillgängliga för kritiska applikationer. Global teknisk support är tillgänglig via e-post, telefon och onlineresurser – användarmanualer, applikationsguider och konfigurationsprogram ingår.

Kundväska: Industriell ventilationsfläkt

En möbeltillverkningsanläggning krävde exakt luftflödeskontroll för sitt dammuppsamlingssystem. Att köra fläktar på full hastighet kontinuerligt var ineffektivt och skapade överdrivet brus.

Lösning: En CSIVEI 18-30kW VFD installerades på huvudfläkten, med en trycksensor som övervakar kanaltrycket för att reglera fläkthastigheten.

Resultat:

●  Fläkthastigheten justeras automatiskt för att matcha efterfrågan på dammuppsamling

●  Energibesparingar på 45 % vid dellastdrift

●  Ljudnivån reducerad med 12 dB, vilket förbättrar arbetsförhållandena

●  Minskat mekaniskt slitage på fläktlager och remmar

●  Systemet uppfyller nu målen för både miljöefterlevnad och operativ effektivitet.
