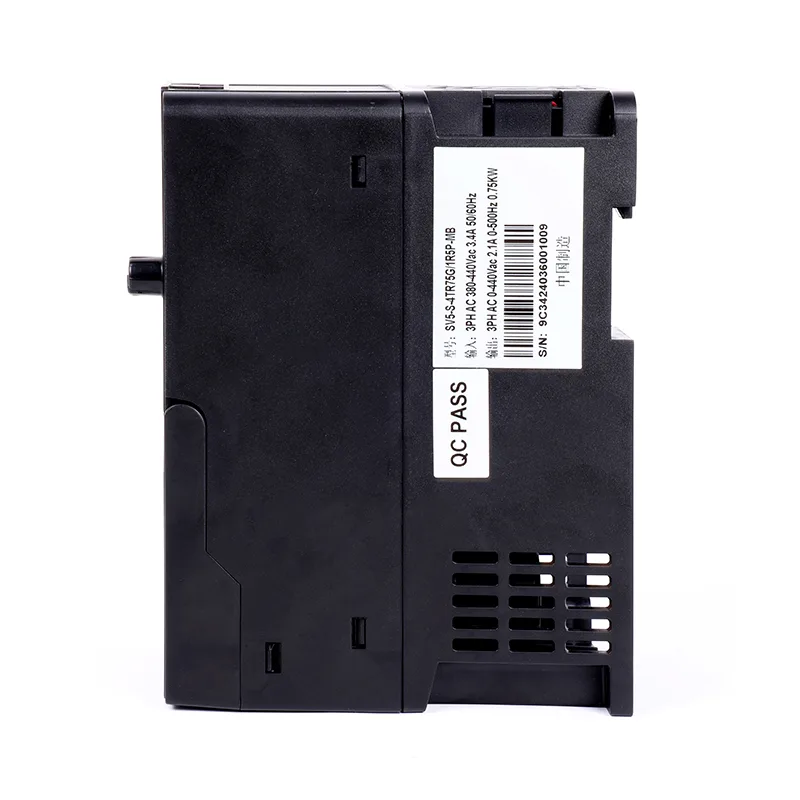

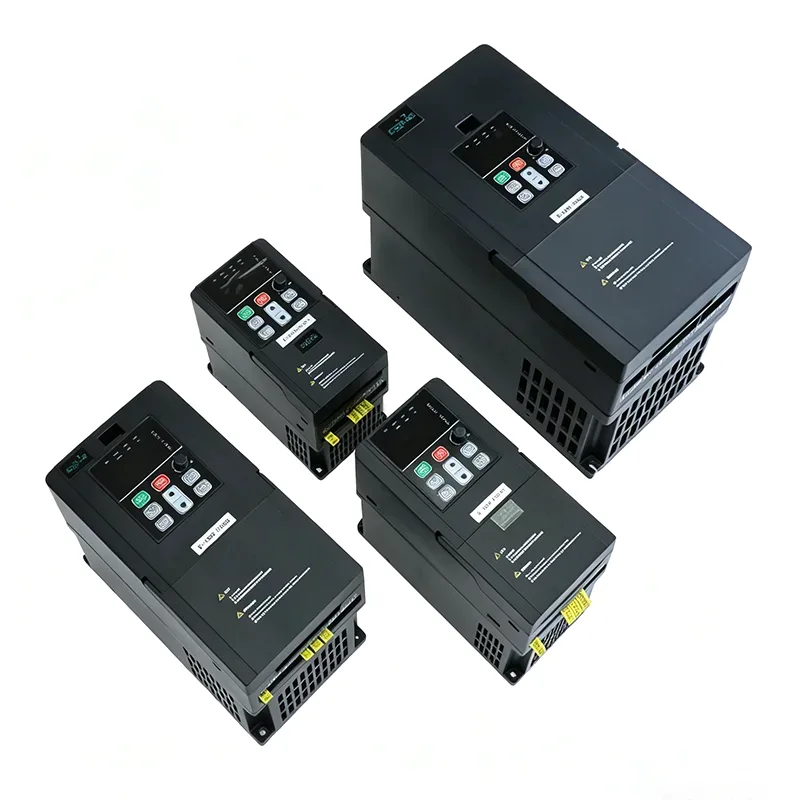

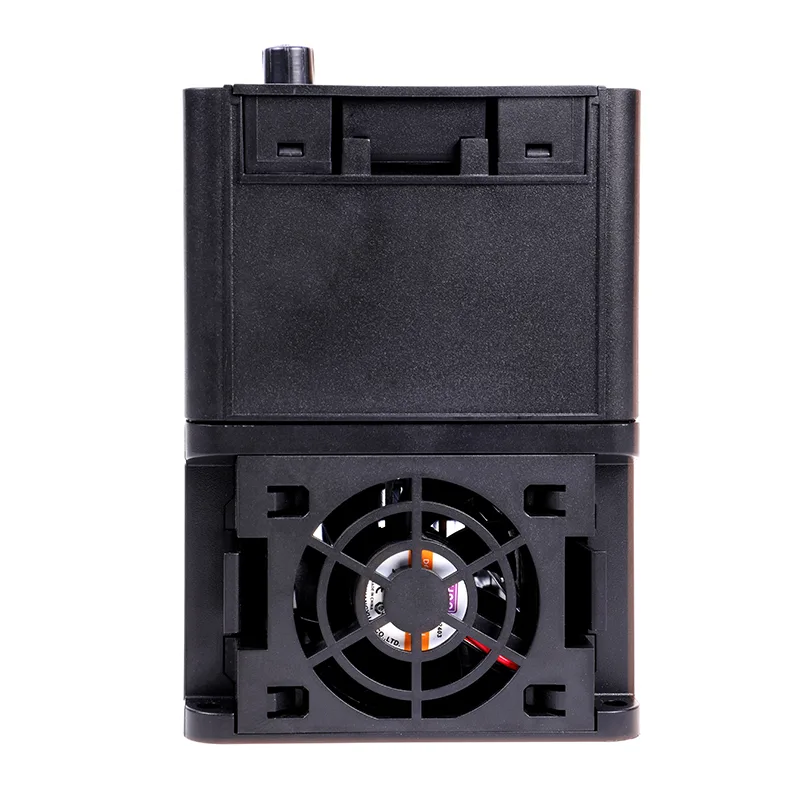

40HP 30kw 3-fas 380V VFD AC Drive

Med avancerad vektorkontroll med högt startmoment, inbyggt EMI-filter, redundant kylsystem och omfattande kommunikationsalternativ inklusive Ethernet/IP och Profinet. Den robusta IP20/IP21-kapslingen med förstärkta samlingsskenor säkerställer stabil drift i de mest krävande industriella miljöerna.

Med intelligent energihantering och omfattande diagnostiska funktioner ger CSIVEI 40HP 30kw 3-fas 380V VFD AC Drive den kraft och precision som krävs för kritiska industriella processer.

Kärnparametrar och specifikationer

Typiska applikationer

CSIVEI 40HP 30kw 3-fas 380V VFD AC Drive är byggd för högeffekts industri- och infrastrukturtillämpningar:

●  Högtryckspumpar – avsaltningsanläggningar, rörledningspumpar, hydraulsystem

●  Stora kompressorer – industriella luftstationer, gaskompressorer

●  Gruvtransportörer – långväga bandtransportörer, malmhanteringssystem

●  Centrifugalkylare – stora VVS-system, fjärrkyla

●  Vlindare och avrullare – pappersbruk, textillindning, tråddragning

Dess energibesparande algoritmer och prediktiva underhållsfunktioner minskar den totala ägandekostnaden.

Energieffektivitet och kostnadsbesparingar

CSIVEI VFD-serien hjälper industrianläggningar att minska energiförbrukningen och driftskostnaderna genom intelligent motorstyrning och energioptimeringsfunktioner.

Automatisk energioptimering (AEO)– Frekvensomriktaren övervakar kontinuerligt motorbelastningen och justerar automatiskt spänning och ström för att matcha det faktiska behovet. Denna funktion kan minska energiförbrukningen med 20-50 % i tillämpningar med variabelt vridmoment som fläktar och pumpar.

Viloläge– När systembehovet faller under ett förinställt tröskelvärde, stoppar frekvensomriktaren automatiskt motorn för att eliminera tomgångsströmförbrukning. När efterfrågan återkommer startar enheten om sömlöst.

PID-kontroller– Inbyggd PID-kontroll möjliggör exakt reglering av tryck, flöde eller temperatur utan externa styrenheter, vilket säkerställer att systemet fungerar vid optimala effektivitetspunkter.

Energiövervakning– Realtidsvisning av motorström, spänning, effekt och energiförbrukning låter operatörer spåra energianvändning och identifiera optimeringsmöjligheter.

Vanliga frågor

Vad är skillnaden mellan V/F-kontroll och vektorkontroll?

V/F-kontroll håller ett fast spänning-till-frekvensförhållande. Det är bra för fläktar, pumpar och allmänna applikationer där exakt hastighetskontroll inte är kritisk. Vektorkontroll separerar flöde och vridmoment så att du kan styra dem oberoende – det ger dig högre startmoment (upp till 150 % vid 0,5 Hz) och bättre hastighetsnoggrannhet. Sensorlös vektor behöver ingen kodare; closed-loop-vektor gör det, och den skjuter hastighetsnoggrannheten till 0,1 %. De flesta CSIVEI-enheter stöder båda, så du kan välja vilken som passar din applikation.

Behöver jag ett externt bromsmotstånd?

Det beror på. Om du behöver snabb retardation eller lasten har hög tröghet – som centrifuger, kranar, hissar eller rullmaskiner – så ja, du behöver en. På frekvensomriktare som har en intern bromsenhet hanterar motståndet den regenerativa energin för att undvika överspänningsfel och förkorta stopptiderna. För fläktar och pumpar med långsammare retardation kan du oftast hoppa över det.

Vilka kommunikationsprotokoll stöds?

Alla CSIVEI-frekvensomriktare levereras med Modbus RTU över RS485 som standard. Tillvalsmoduler finns tillgängliga för Profibus DP, Profinet, Ethernet/IP, CANopen och DeviceNet. Dessa låter dig integreras med större PLC- och SCADA-system för fjärrövervakning, parameterändringar och centraliserad styrning.

Hur ställer jag in enheten för första gången?

Vi kör har en snabbstartsguide som leder dig igenom det väsentliga på några minuter:

Ange motorns märkskyltdata (effekt, spänning, ström, frekvens, RPM), välj ett applikationsmakro (fläkt/pump, transportör, konstant vridmoment), ställ in accelerations- och retardationstider, välj frekvenskälla (knappsats, analog ingång, kommunikation) och kör autojustering för att optimera motorstyrningen. Manualen har alla detaljer, och knappsatsen är avtagbar så att du kan fjärrstyra den om det behövs.

Vilka skydd är inbyggda i enheten?

CSIVEI-frekvensomriktare inkluderar en solid uppsättning skydd: överspänning, underspänning, överström, kortslutning, övertemperatur (kylfläns), fasförlust på ingång eller utgång och motoröverbelastning (elektronisk termisk överbelastning, I²t). Dessa hjälper till att hålla saker igång tillförlitligt och förlänger utrustningens livslängd.

Kan jag köra flera motorer från en VFD?

Ja, du kan köra flera motorer parallellt från en enda frekvensomriktare, så länge som: den totala strömförbrukningen håller sig inom frekvensomriktarens uteffekt, varje motor har sitt eget termiska överbelastningsskydd och du använder V/F-styrning (vektorstyrning rekommenderas inte för inställningar med flera motorer). Detta är vanligt för fläktarrayer, transportörsektioner eller pumpstationer där motorer körs med samma hastighet tillsammans.

Hur felsöker jag vanliga fel?

Frekvensomriktaren visar felkoder på manöverpanelen för snabb diagnos:

●  OC (överström) – kolla efter kortslutningar, problem med motorlindning eller för kort accelerationstid

●  OV (överspänning) – kontrollera bromsmotståndet (om det används) eller retardationstiden är för kort

●  UV (underspänning) – kontrollera ingående ström och kablar

●  OH (övertemperatur) – kontrollera kylfläkten, omgivande temperatur och monteringsavstånd

●  OL (överbelastning) – kontrollera motorbelastningen, öka accelerationstiden eller överväg att utöka frekvensomriktaren

Manualen har en fullständig felkodstabell med detaljerade steg. Om något fortfarande är avstängt kan CSIVEIs tekniska support hjälpa dig.

Kommer VFD med en garanti och teknisk support?

Ja. CSIVEI-drivenheter levereras med en standardgaranti på 18 månader från tillverkningsdatum (eller 12 månader från installation, beroende på vilket som är senare). Förlängda garantialternativ är tillgängliga för kritiska applikationer. Global teknisk support är tillgänglig via e-post, telefon och onlineresurser – användarmanualer, applikationsguider och konfigurationsprogram ingår.
