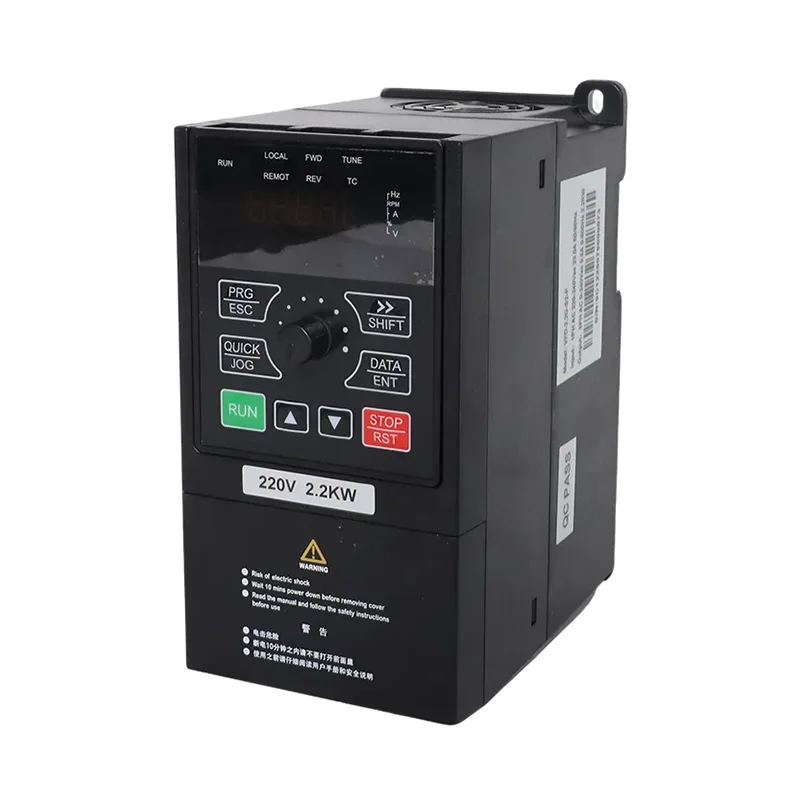

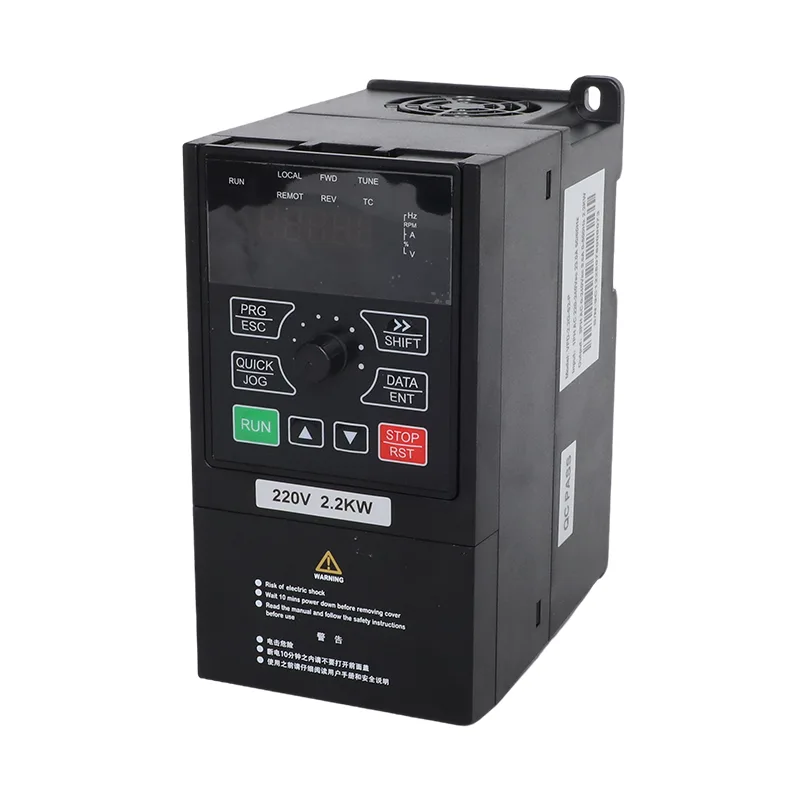

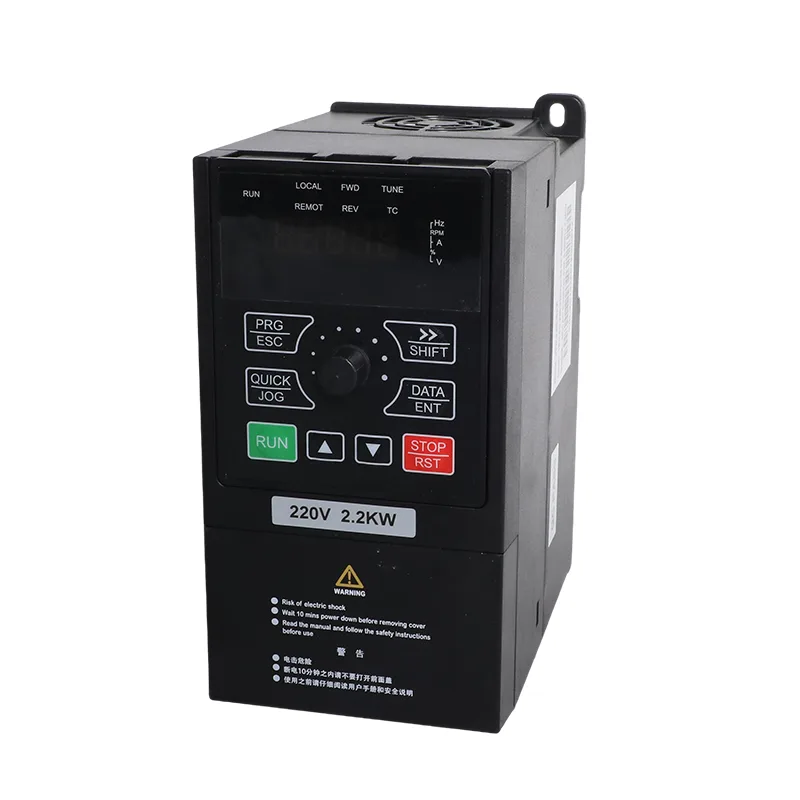

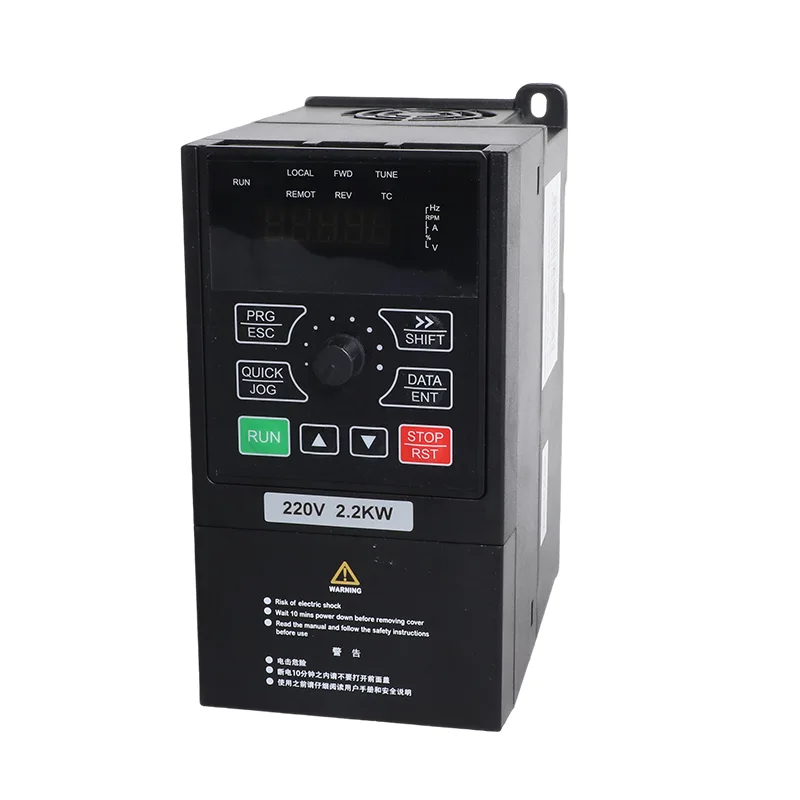

4,0 kW/5,5 kW 3-fas 380V solpump och VFD-växelriktare för allmänna ändamål

CSIVEI tillverkar 4,0 kW/5,5 kW 3-fas 380V solarpump och allmän växelriktare VFD för trefasmotorsystem som kräver solcellspumpstyrning eller konventionell drift med variabel frekvens. Modellerna VFD-PC10-4.0G-T4 och VFD-PC10-5.5G-T4 täcker 4,0 kW och 5,5 kW motoreffekter, med märkutgångsströmmar på 9 A respektive 13 A. Båda modellerna accepterar trefas AC-ingång från 380 V (-15 %) till 440 V (+10 %).

Serien kombinerar solpumpsstyrning med allmän motorstyrning i en inverterplattform. Det valda driftläget bestämmer hur frekvensomriktaren hanterar sin kraftkälla och motordrift, medan de inbyggda styr- och skyddsfunktionerna stöder pumpinstallationer samt kompatibla fläktar, fläktar och processmaskineri. När du begär en offert, ange motorns märkskyltsklassificering och avsedd användning för att hjälpa till att fastställa lämplig modell och konfiguration.

Dubbla driftlägen

4.0kW/5.5kW 3-fas 380V solarpump och allmän växelriktare VFD stöder två driftlägen valda via parameter P8-00.

Solpumpsläge — P8-00 = 1

I detta läge använder frekvensomriktaren fotovoltaisk kraft för att driva en kompatibel pump, med MPPT-kontroll och automatiska nätväxlingsfunktioner. När solenergin är otillräcklig tillåter den konfigurerade växlingssekvensen att systemet använder elnätet. Detta arrangemang är lämpligt för jordbruksbevattning, borrhålsvattenförsörjning och andra pumptillämpningar där solenergi är tillgänglig under en del av driftdagen.

Allmänt läge — P8-00 = 0

I detta läge fungerar frekvensomriktaren som en konventionell växelriktare med variabel frekvens för kompatibla motorer, inklusive pumpar, fläktar, fläktar och processmaskiner. Sensorlös vektorstyrning (SVC) och V/F-styrning stöder olika motorstyrningskrav utan att använda den fotovoltaiska pumpfunktionen.

CSIVEI kan konfigurera driftläget före leverans. Läget kan också ändras genom att justera P8-00, vilket gör att frekvensomriktaren kan tilldelas om till en annan applikation när installationskraven ändras. Relevanta parametrar och ledningar måste matcha det valda driftläget.

Solar array och DC spänningskrav

Den rekommenderade solcellspanelen beror på växelriktarens klassificering och de elektriska egenskaperna hos modulerna. Tabell B ger modul- och strängkonfigurationer för två modulalternativ: 37±1 V-moduler märkta på 250 W±5 Wp och 45±1 V-moduler märkta till 300 W±5 Wp.

De huvudsakliga DC-sidans gränser är:

Seriesträngsspänningen måste bedömas mot den faktiska modulens tomgångsspänning och förväntade driftstemperaturer. Parallella strängarrangemang bör följa den rekommenderade konfigurationen och tillämpliga DC-skyddskrav. Att hålla arrayen inom de specificerade spänningsgränserna är avgörande för korrekt växelriktarfunktion.

Ram och installation

Båda modellerna delar samma husmått på 245 × 142 × 181,3 mm och ett 107 × 235 mm monteringsmönster. Den kompakta designen för väggmontering eller skåpmontering gör att frekvensomriktaren kan integreras i en pumpstyrd installation utan att ändra motorns klassificering eller applikation enbart för att anpassa växelriktaren.

Frekvensomriktaren har kapsling IP20 och är avsedd för vertikal installation på lämplig skyddad plats. Installationsplaneringen bör ta hänsyn till driftsmiljö, elskydd, kabeldragning och åtkomst för idrifttagning och underhåll. Det allmänna driftstemperaturområdet är -10°C till 50°C, med nedstämpling krävs över 40°C.

Specifikationer

Tabell A. Modellbetyg

Tabell B. Rekommenderad solpanel

Tabell C. Allmänna specifikationer (samma i hela iMaster-sortimentet)

Typiska applikationer

iMaster VFD-PC10-serien kombinerar solpumpshantering med motorstyrning med variabel frekvens, vilket gör modellerna på 4,0 kW och 5,5 kW lämpliga för en rad vattenhanterings- och industriella applikationer.

För installationer som behöver både fotovoltaisk pumpning och konventionell motorstyrning, kan 4,0 kW/5,5 kW 3-fas 380V solarpump och VFD för allmänna ändamål specificeras för avsedd användning och konfigureras därefter.

För vattensystem som kräver tryckreglering kan den inbyggda PID-funktionen använda en lämplig återkopplingssignal för att justera motordrift runt ett konfigurerat börvärde. Med en lämpligt vald tryckgivare och korrekt konfigurerade styrparametrar kan frekvensomriktaren reglera systemtrycket när efterfrågan ändras. De slutliga inställningarna beror på pump, motor och applikation.

Tekniska höjdpunkter

1. Automatisk byte av sol-till-nät

2. Inbyggd PID-kontroll

Inbyggd PID stöder tryck-, flödes- eller temperaturkontroll med sluten slinga. Börvärde och återkopplingskällor väljs genom tillgängliga FC-gruppparametrar.

3. Nyckel PV och Motor-Side Protection

4. Motorstyrning och kommunikation

Allmänt läge stöder SVC- och V/F-kontroll, överbelastningskapacitet på 150 % i 60 sekunder och RS485-kommunikation med Modbus RTU.

5. Två konfigurerbara driftlägen

P8-00 = 1: solpumpsläge. P8-00 = 0: allmänt växelriktarläge. CSIVEI kan ställa in driftsläge och begärda parametrar före leverans.

FAQ

Varför behöver 4 kW-modellen 20 moduler medan 5,5 kW använder 18 x 2?

Enheten på 4 kW kör en enda sträng, så strängen är byggd längre för att nå 550 till 750 VDC-fönstret. Enheten på 5,5 kW behöver ungefär dubbelt så mycket array-watt, vilket är lättare att nå med två parallella strängar på 18. Båda håller sig under maxvärdet på 900 VDC.

Kan jag eftermontera denna till en befintlig nätansluten pump?

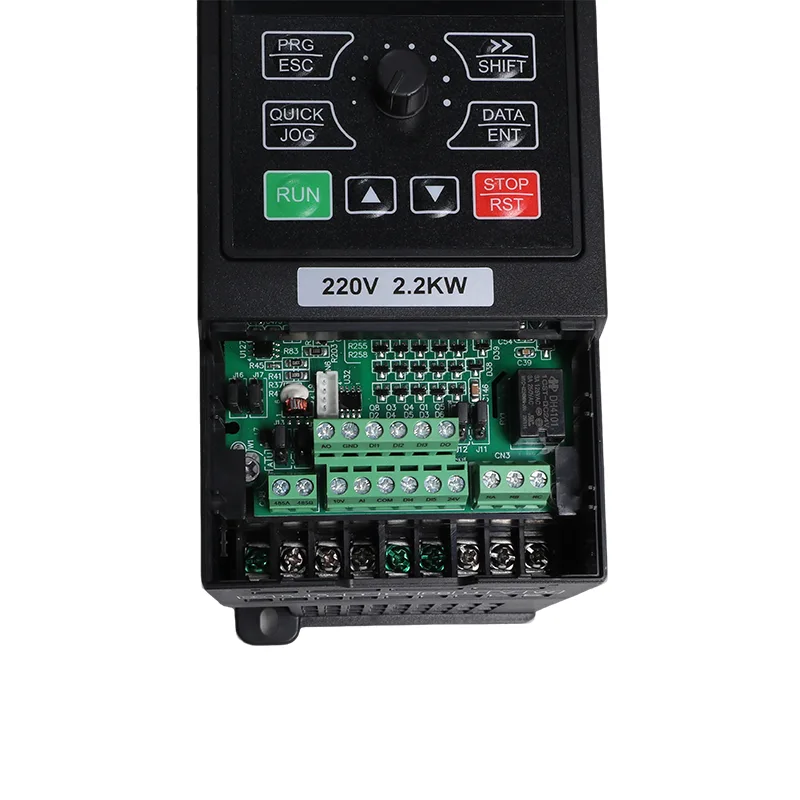

Ja, och det är den vanligaste installationen. Lämna pumpen och kablarna i fred, lägg till arrayen och DC-brytaren och koppla den befintliga matningen till R, S och T. Ställ in P8-15 på 0 för automatisk omkoppling. Solen bär dagbelastningen och nätet tar över när det inte finns tillräckligt med sol.

Hur stoppar jag pumpen när tanken är full?

Montera en flottör- eller nivåbrytare på DI2 eller DI3. Plintpolariteten är inställd i F6-10 så båda kontaktarrangemangen fungerar. Du kan också använda AI-vattennivådetektering genom att ställa in P8-18 till 1 och justera hela tröskeln i P8-19 och sömnfördröjningen i P8-20.

Vilka fel kommer jag att se i fältet?

De vanligaste är A01 svag solkraft, A02 tank full, A03 brist på vatten och A04 motor underbelastning. Hårdvarufel E01 till E30 täcker överström, överspänning, underspänning, fasförlust och övertemperatur, med E43 för en misslyckad nivåsond och E44 för ett underbelastningstillstånd som inte försvinner.

Är frekvensomriktaren skyddad om pumpkabeln är skadad?

Ja. Utgångsfasförlustskydd och motorkortslutningsdetektering vid start är standard, tillsammans med överström, överspänning, underspänning, övertemperatur och överbelastning.

Kan jag använda den på en maskin som inte har något med vatten att göra?

Ja. I allmänt läge är det en standard trefasväxelriktare för fläktar, fläktar, kompressorer och processpumpar, med SVC- eller V/F-styrning, PID och Modbus. Beställ den i det läget och den kommer konfigurerad för jobbet. Och en enhet köpt i solpumpsläge kan flyttas över i efterhand med P8-00.

Kan vi ställa in våra egna standardparametrar innan leverans?

Ja. Berätta för oss motorklassificeringarna, panelkonfigurationen och eventuella platsspecifika inställningar du vill ha, så laddar vi dem innan enheten lämnar. Det sparar tid för driftsättning på plats och det är anledningen till att många distributörer köper konfigurerade snarare än standard.
