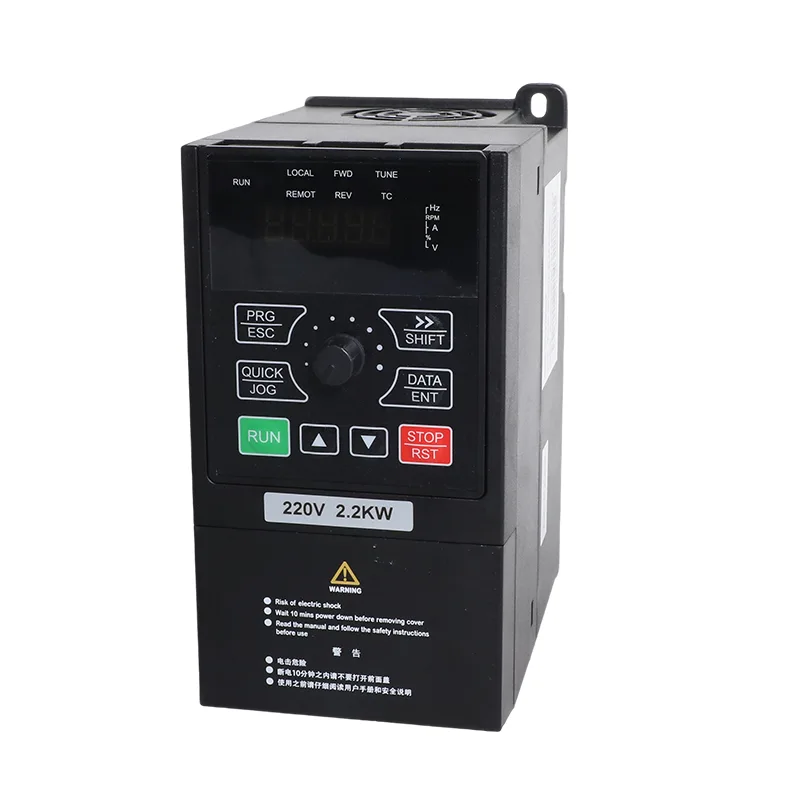

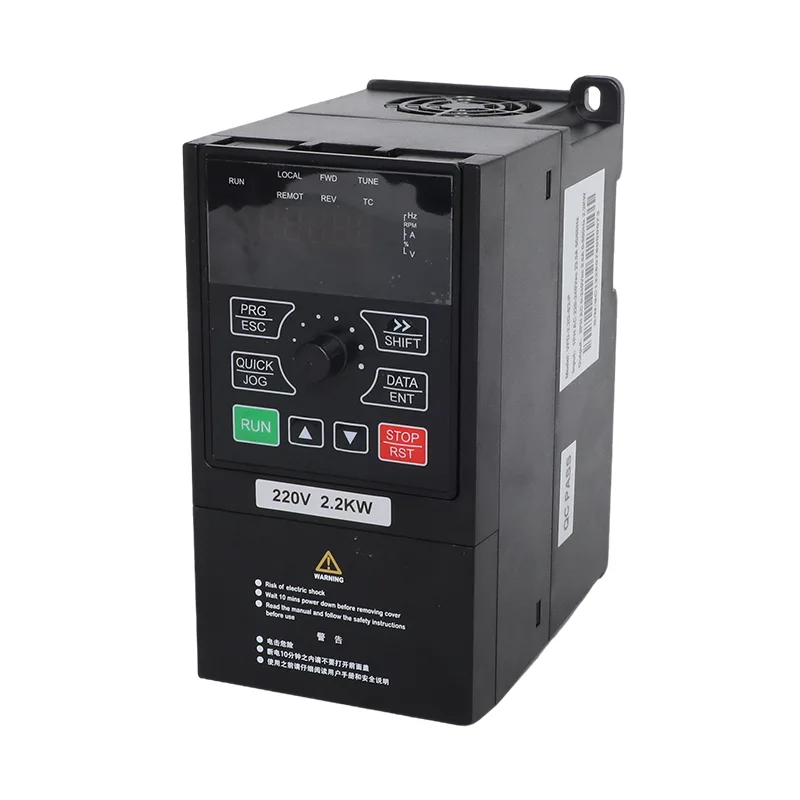

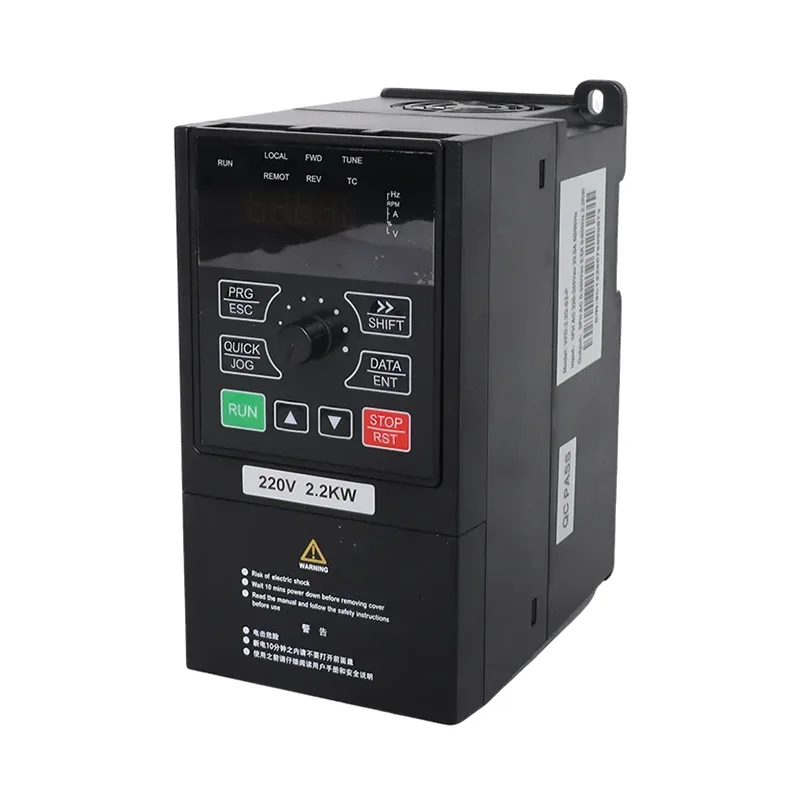

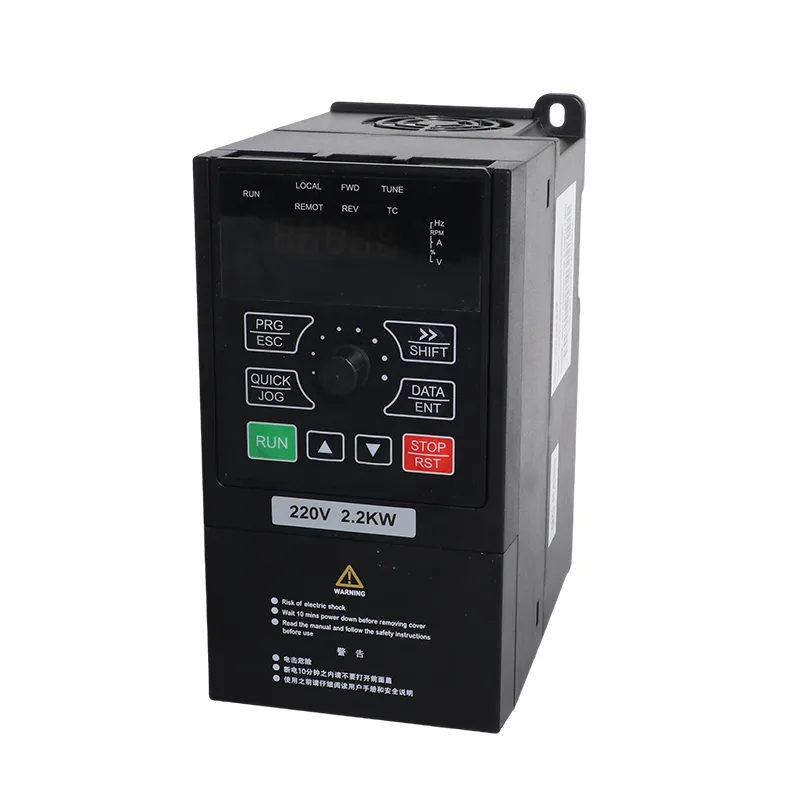

CSIVEI 4,0 kW/5,5 kW 1-fas 230 V solarpump och allmän växelriktare VFD är avsedd för anläggningar som behöver driva 4,0 kW eller 5,5 kW motorer men har en enfas AC-försörjning snarare än en trefas nätanslutning. VFD-PC10-4.0G-S2-MK levererar 17 A utström, medan VFD-PC10-5.5G-S2-MK levererar 25 A. Deras angivna AC-ingångsströmmar är 32 A respektive 45 A, så matningskrets, brytare och kabel måste väljas för den faktiska inströmmen.
På DC-sidan accepterar frekvensomriktaren en fotovoltaisk array konfigurerad för dess spänningsgränser. Det rekommenderade MPPT-intervallet är 250–350 VDC, det rekommenderade spänningsintervallet för array-öppen krets är 360–430 VDC, och den maximala DC-ingångsspänningen är 450 VDC. Dessa gränser är särskilt viktiga när strängar är parallellkopplade eller när arrayen arbetar under kalla förhållanden, där modulspänningen kan stiga.
Solpumpsläge (P8-00 = 1): Omriktaren använder MPPT för solcellspumpning och tillhandahåller pumprelaterade funktioner, inklusive hantering av svagt ljus, underlastskydd och alternativ för vattennivåkontroll. När nätbackup är en del av installationen måste växlingsparametrarna och externt kopplingsarrangemang konfigureras enligt manualen.
Allmänt läge (P8-00 = 0): Omriktaren fungerar som en konventionell växelriktare med SVC- eller V/F-styrning, inbyggd PID och RS485 Modbus RTU-kommunikation. Detta läge kan användas för kompatibla pumpar, fläktar, fläktar och annan motordriven utrustning utan att använda solpumpsstyrningsfunktionen.
Driftläget kan ställas in före leverans och ändras genom P8-00 när applikationskraven ändras. Detta ger distributörer och installatörer ett sätt att specificera den avsedda användningen samtidigt som de behåller möjligheten att omkonfigurera frekvensomriktaren senare, med förbehåll för lämpliga motorvärden, ledningar och parameterinställningar.
För solpumpning använder 4,0 kW/5,5 kW 1-fas 230V solpump och VFD för allmänna ändamål en modellspecifik stränglayout: 4,0 kW-versionen använder två parallella strängar, medan 5,5 kW-versionen använder tre. Med 37±1 V, 250 W±5 Wp-moduler specificerar tabellen 11 moduler per sträng; med 45±1 V, 300 W±5 Wp-moduler specificerar den 9 moduler per sträng. Innan du ansluter matrisen, beräkna strängens öppen kretsspänning med hjälp av valda moduldata och lokala temperaturförhållanden, och håll den inom frekvensomriktarens angivna gränser.
För installationer som använder en lagringstank eller är beroende av tillgång på brunnsvatten, stöder frekvensomriktaren inmatningsalternativ för vattennivå och underlastskydd. AI-vattennivådetektion kan konfigureras med P8-18, med tröskelvärdet och sömnfördröjningen inställda till P8-19 och P8-20. Underbelastningsåterställningsbeteende konfigureras genom P8-26. Dessa funktioner hjälper till att koordinera pumpdrift med tanknivå och vattentillgänglighet när rätt sensorer och parametrar är installerade.
| Punkt | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Tillämplig motor | 4,0 kW / 5 hk | 5,5 kW / 7,5 hk |
| Nominell kapacitet | 5,9 kVA | 11 kVA |
| Ingångsström | 32 A | 45 A |
| Utström | 17 A | 25 A |
| AC ingångsspänning | AC 1 PH 220 V (-15 %) till 240 V (+10 %) | |
| Max. DC ingångsspänning | 450 VDC | |
| Rekommenderat Voc-intervall | 360 till 430 VDC | |
| Rekommenderat MPPT-sortiment | 250 till 350 VDC | |
| Startspänningsområde | 160 till 450 VDC, parameterjusterbar | |
| Märk utspänning | 3 PH eller 1 PH 220 V AC | |
| Bullernivå | 50 dBA max. |
| Modell | 37±1 V-moduler, 250 W±5 Wp | 45±1 V-moduler, 300 W±5 Wp | ||
| Moduler per sträng | Strängar | Moduler per sträng | Strängar | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Punkt | Specifikation |
| Nominell frekvens | 50/60 Hz |
| Ingångsfrekvensområde | ±5 % (47,5 till 63 Hz) |
| Utspänning | 0 till inspänning |
| Utgångsfrekvens | 0,1 till 500 Hz |
| Maximal frekvens | 0 till 500 Hz (SVC och V/F-kontroll) |
| Bärvågsfrekvens | 0,8 kHz till 8 kHz, justeras automatiskt för belastning (upp till 16 kHz stöds) |
| Frekvensupplösning | Digital inställning 0,01 Hz; analog inställning 0,025 % av maximal frekvens |
| Kontrollläge | Sensorlös vektorkontroll (SVC); V/F styrning |
| Startmoment | 0,5 Hz / 150 % (SVC) |
| Hastighetsområde | 1:100 (SVC) |
| Hastighetsstabilitetsnoggrannhet | ±0,5 % (SVC) |
| Överbelastningskapacitet | 150 % märkström i 60 s; 170 % under 12 s; 190 % i 1,5 s |
| Vridmomentförstärkning | Automatisk vridmomentförstärkning; manuell ökning 0,1 % till 30,0 % |
| V/F-kurva | Linjär, flerpunkts- och fyrkantskurva (1,2 / 1,4 / 1,6 / 1,8 / 2,0 effekt) |
| V/F-separation | Full separation, halv separation |
| Acceleration / retardation | Linjär eller S-kurva, 0,0 till 6500,0 s |
| DC-bromsning | Startfrekvens 0,00 Hz till maximal frekvens; tid 0,0 till 36,0 s; nuvarande 0,0 % till 100,0 % |
| JOG-kontroll | JOG-frekvens 0,00 Hz till maximal frekvens (standard 5 Hz); accel/decel 0,0 till 6500,0 s |
| Inbyggd PID | Ja, för tryck, flöde eller temperatur sluten slinga utan extern styrenhet |
| AVR | Utspänningen hålls stabil när nätspänningen fluktuerar |

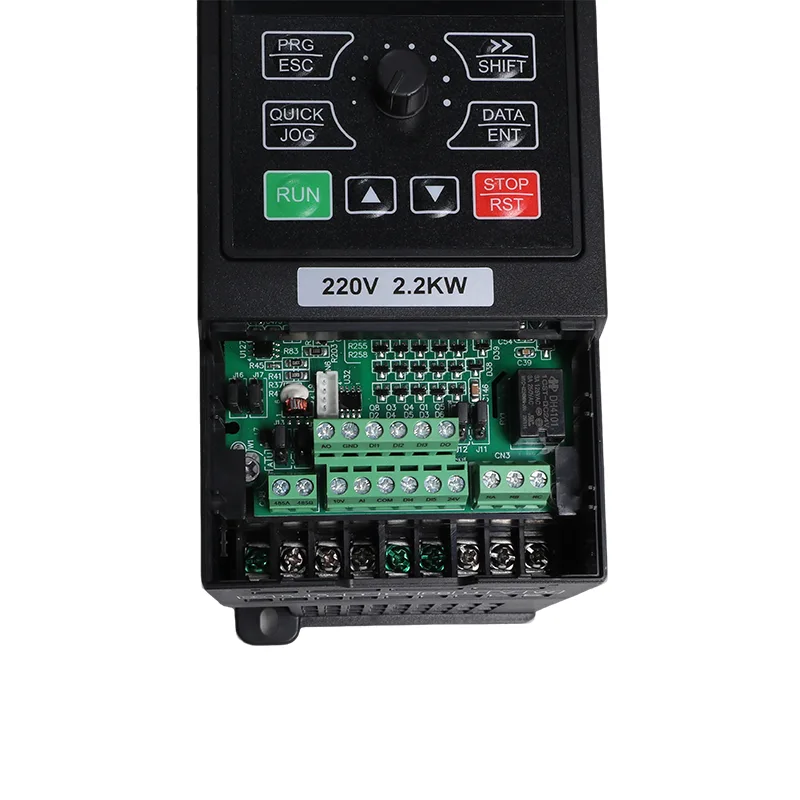

| Ingångsterminaler | 5 digitala ingångar, DI5 stöder höghastighetspuls upp till 50 kHz; 1 analog ingång 0-10 V eller 0-20 mA; 1 tangentbordspotentiometeringång |
| Utgångar | 1 höghastighetspulsutgång upp till 50 kHz; 1 reläutgång; 1 analog utgång 0-20 mA eller 0-10 V |
| Kommunikation | RS485, Modbus RTU |
| Skydd | Motorkortslutningsdetektering vid påslag, utgångsfasförlust, överström, överspänning, underspänning, övertemperatur, överbelastning, underbelastning, svagt ljus |
| Driftstemperatur | -10°C till 50°C; reducera 1 % per 1°C över 40°C |
| Förvaringstemperatur | -20°C till 60°C |
| Fuktighet | Under 95 % RH, ingen kondens |
| Höjd över havet | Under 1000 m; sänka 1 % per 100 m från 1000 till 3000 m |
| Vibration | Under 5,9 m/s² (0,6 g) |
| Inhägnad | IP20, väggfäste eller skåp, vertikal installation |
| Distributionssystem | TN, TT |
| EMC / säkerhet | IEC 61800-3 (C3); IEC 61800-5-1 |
4,0 kW och 5,5 kW modeller ger 17 A och 25 A utström. SVC startmoment är specificerat till 150 % vid 0,5 Hz, med överbelastningskapacitet på 150 % märkström under 60 sekunder. Deras 32 A och 45 A ingångsströmvärden gör korrekt val av matning, brytare och kabel avgörande.
4,0 kW-modellen använder två strängar och 5,5 kW-modellen använder tre. Håll arrayen inom det rekommenderade intervallet 360–430 VDC med öppen krets och maximalt 450 VDC; använd en PV-brytare och en kombinerarbox för parallella strängar.
Underbelastningsskydd och konfigurerbar vattennivådetektering stödjer pumpavstängning och omstartslogik när lämpliga ingångar och parametrar är inställda.
P8-00 väljer solpumpsläge eller allmänt läge. Den senare stöder SVC/V/F-styrning, inbyggd PID och RS485 Modbus RTU.
Använd ett överspänningsskydd av typ II när arrayen är mer än 10 m från enheten. Manualen rekommenderar en utgående reaktor när pumpkabeln överstiger 50 m.
4,0 kW/5,5 kW 1-fas 230 V solarpump och allmän växelriktare VFD är avsedd för installationer som behöver 4,0 kW eller 5,5 kW motorkapacitet men som inte kan använda en trefas strömförsörjning. Dess solpumpskonfiguration är lämpad för vattentillämpningar, medan det allmänna läget utökar dess användning till kompatibel motordriven utrustning.
5,5 kW-modellen har en listad ingångsström på 45 A. Matning, brytare och kabel måste vara klassade för installationsströmmen och tillämpliga elektriska krav. Solenergidrift kan minska mängden energi som dras från nätet när solenergi är tillgänglig, men den faktiska nätanvändningen beror på matrisen, pumpbelastningen och driftsförhållandena.
Den rekommenderade arraykonfigurationen ger mer fotovoltaisk kapacitet för den högre rankade 5,5 kW-modellen. Tabell B listar tre parallella strängar för 5,5 kW-versionen och två för 4,0 kW-versionen. Bekräfta arrayens totala effekt, strängens öppen kretsspänning och ström mot modulens och växelriktarens specifikationer.
PV och nätanslutningar, omkopplingsenheter och parameterinställningar måste följa iMaster-manualen för det valda driftläget. Stäng inte sol- och elströmbrytare samtidigt om inte den specificerade kretsen och skyddsanordningen uttryckligen tillåter det. Inställningar för driftsättning och omställning, inklusive P8-15, ska tillämpas enligt tillverkarens kopplingsschema.
Dimensionera kabeln enligt arrayström, kabellängd, installationsförhållanden och tillämpliga elektriska krav. Använd kabel som lämpar sig för solcellsdrift utomhus. Installationsanvisningen anger en DC-brytare på PV-ingången och en solcellskombinationsbox när strängar är parallellkopplade.
Underlastskydd tillhandahålls för att upptäcka förhållanden som förlust av vattenbelastning. Den medföljande parameterinformationen listar en 25 % detekteringsnivå, en 60 s bekräftelsetid och en 120 s återställningsfördröjning. Om en nivåsond används och misslyckas kan frekvensomriktaren rapportera E43. Verifiera de konfigurerade tröskelvärdena och fördröjningarna mot den faktiska pumpen och installationen.
Ja. P8-00 väljer solpumpsläge eller allmänt läge. Allmänt läge stöder SVC- eller V/F-kontroll, inbyggd PID och Modbus RTU. CSIVEI kan ställa in det begärda läget före leverans, och driftläget kan ändras senare genom parameterinställningen när applikationen och kabeldragningen är lämplig.
OEM-varumärke och parameterkonfiguration före leverans kan diskuteras vid förfrågan. Ange den nödvändiga kvantiteten och etikettkonstverk så att CSIVEI kan bekräfta tillgängligt arrangemang, pris och schema.
