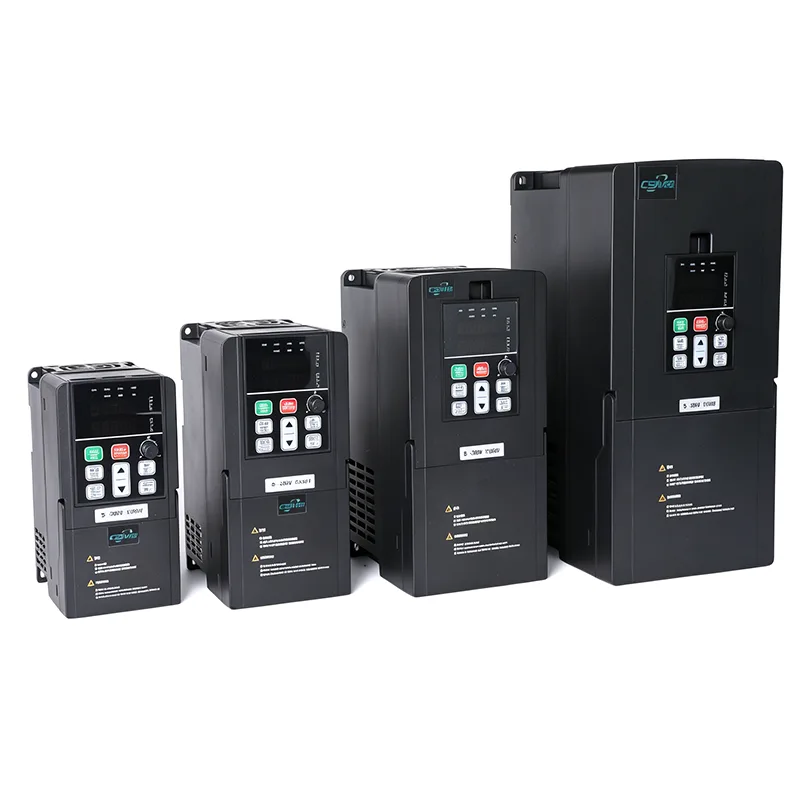

320kw VFD-växelriktare för 3-fasmotor

CSIVEI 320kw VFD-växelriktare för 3-fasmotor är en mångsidig instegsenhet för trefasmotorstyrning. Designad för liten industriell utrustning, verkstadsmaskiner och lätta automationsuppgifter, erbjuder den pålitlig prestanda i ett kompakt utrymme. Med både V/F och sensorlösa vektorkontrolllägen, inbyggd PID-kontroller och stöd för extern knappsats eller fjärrstyrning. IP20-kapslingen med sida-vid-sida montering möjliggör effektiv panelinstallation. Med enkel parameterkonfiguration och robust konstruktion ger den en solid grund för grundläggande motorvarvtalsregleringstillämpningar.

Produktparametrar

Typiska applikationer

CSIVEI 320kw VFD-växelriktare för 3-fasmotor är den ultimata lösningen för motorstyrning med ultrahög effekt:

Megapumpar – storskalig vattenförsörjning, pumpstationer för översvämningskontroll

Gruvor och mineraler – stora kvarnar, krossar med hög kapacitet

Olja och gas – huvudrörledningspumpar, gasturbinstartare, kompressorstationer

Cement – ​​roterande ugnsdrivningar, stora fläktar

Marin framdrivning – huvudsakliga framdrivningsenheter för fartyg

Denna enhet är konstruerad för kontinuerlig tung drift och har avancerad termisk hantering, redundant kylning och omfattande diagnostiska funktioner.

Applikationsspecifika funktioner

CSIVEI VFD-serien innehåller specialiserade funktioner som är skräddarsydda för vanliga industriella applikationer, vilket förenklar systemdesign och förbättrar prestanda.

Inbyggd PID för pump- och fläktstyrning – Idealisk för vattenförsörjning med konstant tryck, HVAC-system och ventilationsapplikationer. Frekvensomriktaren accepterar direkt input från tryck- eller flödessensorer och justerar automatiskt hastigheten för att bibehålla börvärdet.

Dynamisk bromsning – Inbyggd bromsenhet på vissa modeller möjliggör anslutning av externa bromsmotstånd, vilket möjliggör snabb retardation och exakt stopp för applikationer som kranar, hissar och centrifuger.

Flygande start – Drivenheten kan smidigt fånga en snurrande motor utan att först stoppa den, vilket eliminerar störande snubbel i applikationer med vindkraftsfläktar eller frigående laster.

Brandläge (brandmansläge) – I brandskyddsapplikationer kan frekvensomriktaren åsidosätta feltillstånd och fortsätta driften för att säkerställa att kritiska ventilations- eller vattenförsörjningssystem förblir funktionella under nödsituationer.

Pumprengöringsfunktion – Roterar regelbundet pumpen i omvänd riktning för att förhindra avlagringar och blockering i smutsvatten eller avloppsvattenapplikationer, förlänger pumpens livslängd och minskar underhållet.

Vanliga frågor

Kan jag använda VFD utomhus eller i sköljningsmiljöer?

Standard IP20-enheter måste vara i en ren, torr panel. För utomhus eller tuffa miljöer erbjuder CSIVEI högre IP-klassificeringar:

IP40 – bra för dammiga platser som textilfabriker eller träbearbetning

IP54/IP55 – dammtät och stänksäker; fungerar för utomhuskapslingar och tvättutrymmen

IP66 – helt dammtät och klarar kraftfulla vattenstrålar; lämpad för livsmedelsbearbetning, biltvätt eller utomhusbruk utan extra höljen

Om det finns frätande gaser rekommenderas konform beläggning på PCB:n.

Hur väljer jag rätt320kw VFD-växelriktare för 3-fasmotorför min motor?

Några saker att tänka på:

Motoreffekt – VFD ska matcha eller vara något större än motorns märkvärde.

Ingångsspänning – enfas 230V eller trefas 400V, se till att den matchar din strömförsörjning.

Belastningstyp – konstanta vridmomentbelastningar som transportörer eller strängsprutmaskiner behöver vanligtvis VFD-storleken på 100–120 % av motoreffekten. Varierande vridmomentbelastningar som fläktar och pumpar kan ofta använda en VFD anpassad till motoreffekt, plus att du får energibesparingar.

Miljö – för dammiga, fuktiga eller utomhusmiljöer, välj en högre IP-klassning (IP40, IP54, IP66) eller placera frekvensomriktaren i en skyddad kapsling.

Kommunikation – om du behöver prata med en PLC eller SCADA, kontrollera att frekvensomriktaren stöder ditt protokoll (Modbus RTU är standard; Profibus, Ethernet/IP, etc. är tillval).

CSIVEI har också ett storleksverktyg och teknisk support om du vill ha en second opinion.

Behöver jag ett externt bromsmotstånd?

Det beror på. Om du behöver snabb retardation eller lasten har hög tröghet – som centrifuger, kranar, hissar eller rullmaskiner – så ja, du behöver en. På frekvensomriktare som har en intern bromsenhet hanterar motståndet den regenerativa energin för att undvika överspänningsfel och förkorta stopptiderna. För fläktar och pumpar med långsammare retardation kan du oftast hoppa över det.

Vilka skydd är inbyggda i enheten?

CSIVEI-frekvensomriktare inkluderar en solid uppsättning skydd: överspänning, underspänning, överström, kortslutning, övertemperatur (kylfläns), fasförlust på ingång eller utgång och motoröverbelastning (elektronisk termisk överbelastning, I²t). Dessa hjälper till att hålla saker igång tillförlitligt och förlänger utrustningens livslängd.

Kan jag köra flera motorer från en VFD?

Ja, du kan köra flera motorer parallellt från en enda frekvensomriktare, så länge som: den totala strömförbrukningen håller sig inom frekvensomriktarens uteffekt, varje motor har sitt eget termiska överbelastningsskydd och du använder V/F-styrning (vektorstyrning rekommenderas inte för inställningar med flera motorer). Detta är vanligt för fläktarrayer, transportörsektioner eller pumpstationer där motorer körs med samma hastighet tillsammans.

Kundväska: Industriell ventilationsfläkt

En möbeltillverkningsanläggning krävde exakt luftflödeskontroll för sitt dammuppsamlingssystem. Att köra fläktar på full hastighet kontinuerligt var ineffektivt och skapade överdrivet brus.

Lösning: En CSIVEI 320kw VFD-växelriktare för 3-fasmotor installerades på huvudfläkten, med en trycksensor som övervakar kanaltrycket för att reglera fläkthastigheten.

Resultat:

Fläkthastigheten justeras automatiskt för att matcha efterfrågan på dammuppsamling

Energibesparing på 45 % vid dellastdrift

Ljudnivån reducerad med 12 dB, vilket förbättrar arbetsförhållandena

Minskat mekaniskt slitage på fläktlager och remmar

Systemet uppfyller nu målen för både miljöefterlevnad och operativ effektivitet.
