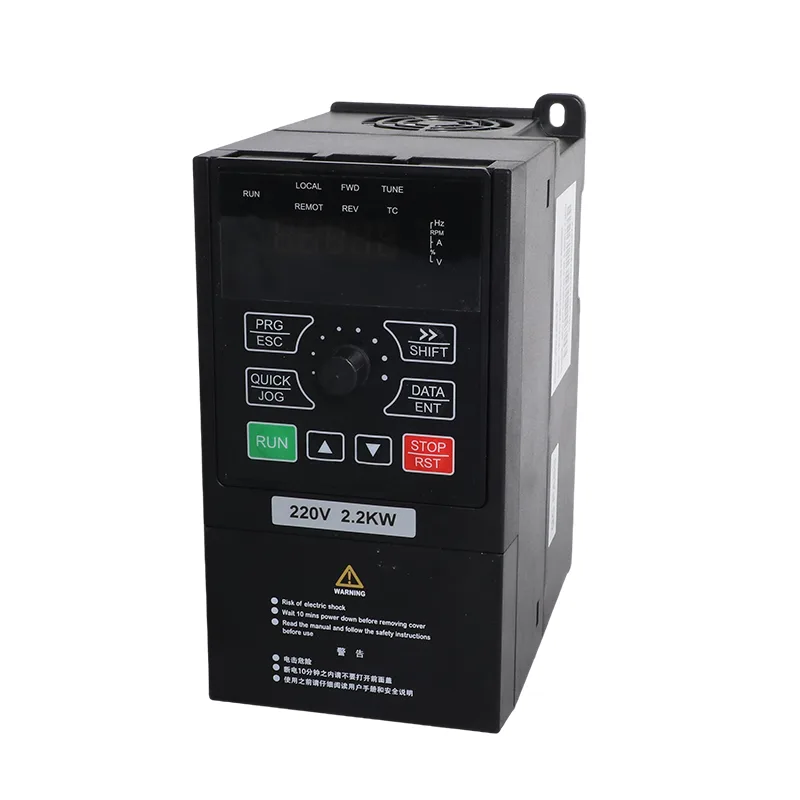

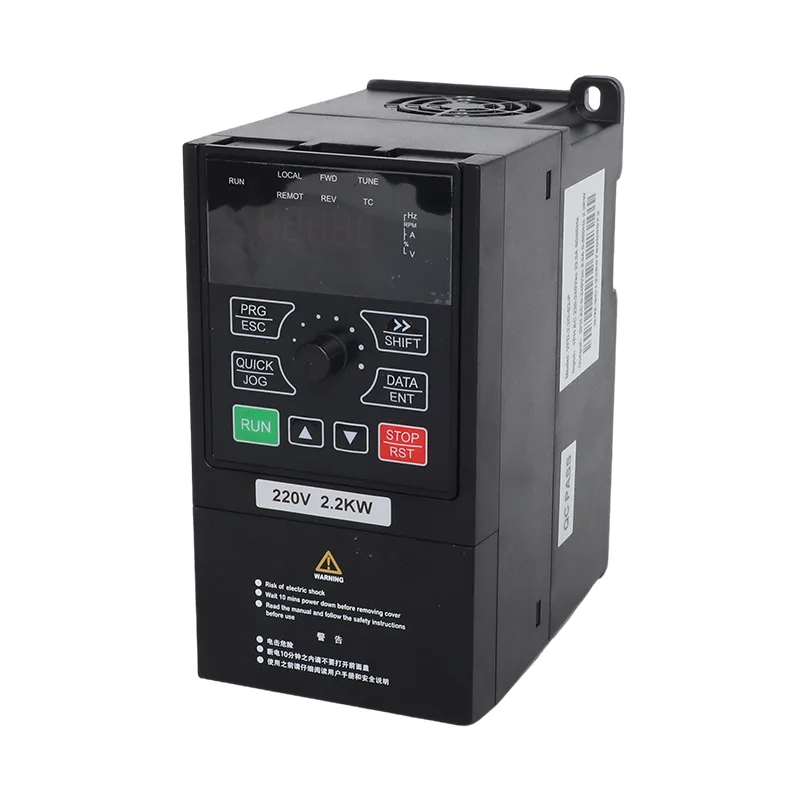

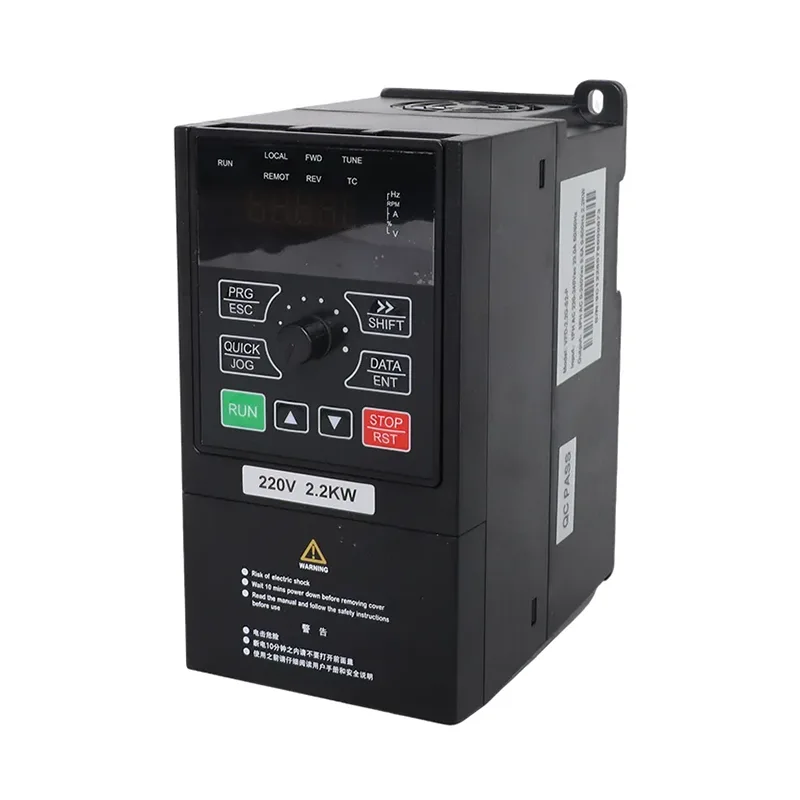

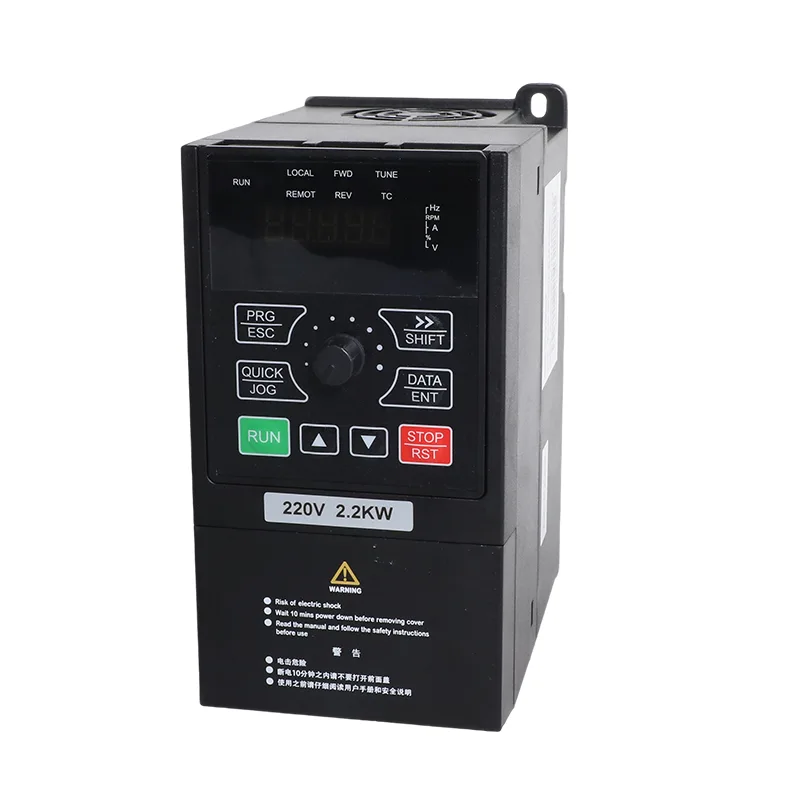

30kW/37kW 3-fas 380V solarpump och allmän växelriktare VFD

30kW/37kW 3-fas 380V solarpump och allmän växelriktare VFD är en del av CSIVEI iMaster VFD-PC10-serien, designad för 30 kW och 37 kW motortillämpningar. Den stöder solpumpning med MPPT och allmän motorstyrning med sensorlös vektorstyrning (SVC) eller V/F-styrning. Viktiga specifikationer inkluderar en maximal PV-ingångsspänning på 900 VDC, ett rekommenderat MPPT-område på 450–600 VDC, inbyggd PID-kontroll, Modbus RTU-kommunikation och flera motorskyddsfunktioner.

30kW/37kW 3-fas 380V solarpump och allmän växelriktare VFD finns i två modeller: VFD-PC10-30G-T4-MK och VFD-PC10-37G-T4-MK. Båda använder en trefas AC-ingång och stödjer solpump eller allmän drift enligt den valda konfigurationen.

I solpumpstillämpningar styr frekvensomriktaren pumpmotorn med hjälp av ström från en fotovoltaisk array. I allmänt läge ger den motorstyrning med variabel frekvens för kompatibel industriell utrustning. Val av modell beror på motorns märkeffekt och ström, pumpens driftsförhållanden, tillgänglig strömkälla och nödvändiga styrfunktioner.

Driftlägen

För 30kW/37kW 3-fas 380V solarpump och allmän växelriktare VFD, väljs driftläge via parameter P8-00 enligt tillämplig modellkonfiguration.

1. Solar Pump Mode

Solpumpsläget är avsett för pumpapplikationer som försörjs av en solcellsanläggning. Kontrollfunktionerna som listas för detta läge inkluderar maximal effektspårning (MPPT) och logik för skydd mot svagt ljus.

PV-matrisen måste konfigureras inom frekvensomriktarens specificerade DC-spänningsgränser. Pumpeffekten beror på tillgänglig solenergi, motorkrav, pumpegenskaper och platsförhållanden.

Om nät- eller generatorbackup krävs, måste ingångsomkopplingsarrangemanget och kabeldragningen följa tillämpligt modelldiagram. Bekräfta om externa kopplingskomponenter krävs för den valda installationen istället för att anta att alla växlingsfunktioner finns i frekvensomriktaren.

2. Allmänt inverterläge

Allmänt läge är avsett för kompatibel motordriven utrustning som kräver variabel frekvensstyrning. De listade funktionerna inkluderar SVC- och V/F-kontroll, inbyggd PID, justerbar acceleration och retardation och Modbus RTU-kommunikation.

Driftsätt och parameterinställningar bör fastställas vid idrifttagning. Följ användarhandboken för den exakta modellen när du konfigurerar styrkällan, motordata, ingångsterminaler och driftskommandon.

Specifikationer

Tabell A. Modellbetyg

Punkt VFD-PC10-30G-T4-MK VFD-PC10-37G-T4-MK
Tillämplig motor 30 kW / 40 hk 37 kW / 50 hk
Ingångsström 57 A 69 A
Utström 60 A 75 A
AC ingångsspänning AC 3 PH 380 V (-15 %) till 440 V (+10 %)
Max. DC ingångsspänning 900 VDC
Rekommenderat Voc-intervall 550 till 750 VDC
Rekommenderat MPPT-sortiment 450 till 600 VDC
Startspänningsområde 300 till 900 VDC, parameterjusterbar
Utgångsfrekvensområde 0 till 500,00 Hz
Bullernivå 65 dBA max.

Tabell B. Rekommenderad solpanel

Modell 37±1 V-moduler, 250 W±5 Wp 45±1 V-moduler, 300 W±5 Wp
Moduler per sträng Strängar Moduler per sträng Strängar
VFD-PC10-30G-T4-MK 18 8 15 8
VFD-PC10-37G-T4-MK 18 9 15 9

När du planerar PV-matrisen, behandla konfigurationerna ovan som referensarrangemang snarare än universella dimensioneringsregler. Bekräfta modulens specifikationer, pumpdriftsförhållanden och platskrav innan du slutför arrayen.

PV-strängdesign måste ta hänsyn till faktisk öppen kretsspänning (Voc), driftspänning, modultemperaturkoefficienter och platsens lägsta temperatur. Verifiera att den beräknade kallväderssträngen Voc inte överstiger frekvensomriktarens maximala DC-ingångsspänning och att den förväntade driftspänningen är kompatibel med dess MPPT-område. Den slutliga konfigurationen bör också ta hänsyn till pumpens motorklassificering, totala dynamiska tryckhöjd, dagligt vattenbehov och anläggningens solförhållanden.

Tabell C. Allmänna specifikationer (samma i hela iMaster-serien)

Punkt Specifikation
Nominell frekvens 50/60 Hz
Ingångsfrekvensområde ±5 % (47,5 till 63 Hz)
Utspänning 0 till inspänning
Utgångsfrekvens 0,1 till 500 Hz
Maximal frekvens 0 till 500 Hz (SVC och V/F-kontroll)
Bärvågsfrekvens 0,8 kHz till 8 kHz, justeras automatiskt för belastning (upp till 16 kHz stöds)
Frekvensupplösning Digital inställning 0,01 Hz; analog inställning 0,025 % av maximal frekvens
Kontrollläge Sensorlös vektorkontroll (SVC); V/F styrning
Startmoment 0,5 Hz / 150 % (SVC)
Hastighetsområde 1:100 (SVC)
Hastighetsstabilitetsnoggrannhet ±0,5 % (SVC)
Överbelastningskapacitet 150 % märkström i 60 s; 170 % under 12 s; 190 % i 1,5 s
Vridmomentförstärkning Automatisk vridmomentförstärkning; manuell ökning 0,1 % till 30,0 %
V/F-kurva Linjär, flerpunkts- och fyrkantskurva (1,2 / 1,4 / 1,6 / 1,8 / 2,0 effekt)
V/F-separation Full separation, halv separation
Acceleration / retardation Linjär eller S-kurva, 0,0 till 6500,0 s
DC-bromsning Startfrekvens 0,00 Hz till maximal frekvens; tid 0,0 till 36,0 s; nuvarande 0,0 % till 100,0 %
JOG-kontroll JOG-frekvens 0,00 Hz till maximal frekvens (standard 5 Hz); accel/decel 0,0 till 6500,0 s
Inbyggd PID Ja, för tryck, flöde eller temperatur sluten slinga utan extern styrenhet
AVR Utspänningen hålls stabil när nätspänningen fluktuerar

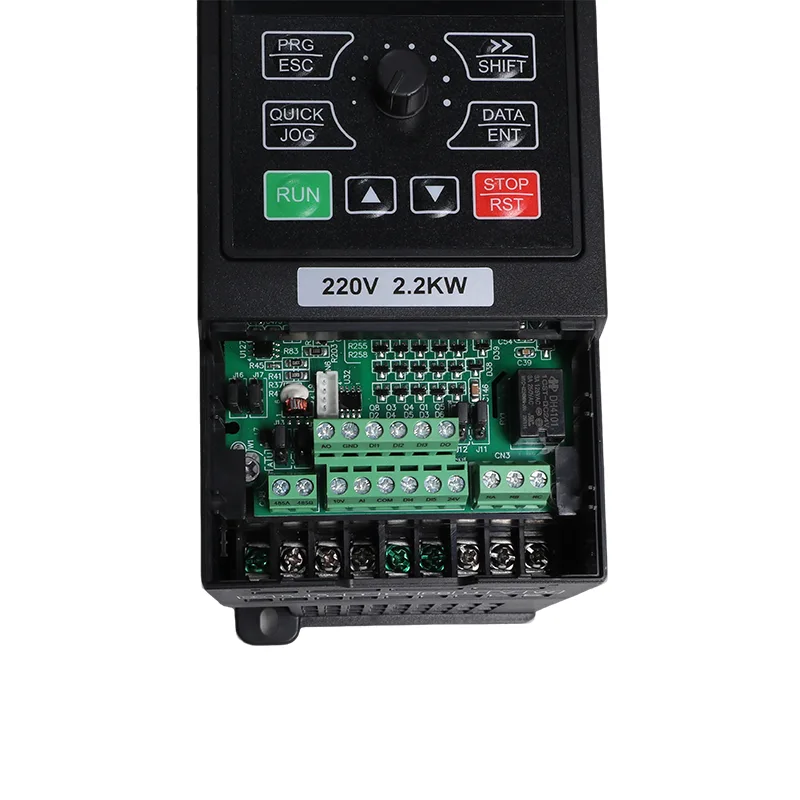

Ingångsterminaler 5 digitala ingångar, DI5 stöder höghastighetspuls upp till 50 kHz; 1 analog ingång 0-10 V eller 0-20 mA; 1 tangentbordspotentiometeringång
Utgångar 1 höghastighetspulsutgång upp till 50 kHz; 1 reläutgång; 1 analog utgång 0-20 mA eller 0-10 V
Kommunikation RS485, Modbus RTU
Skydd Motorkortslutningsdetektering vid påslag, utgångsfasförlust, överström, överspänning, underspänning, övertemperatur, överbelastning, underbelastning, svagt ljus
Driftstemperatur -10°C till 50°C; reducera 1 % per 1°C över 40°C
Förvaringstemperatur -20°C till 60°C
Fuktighet Under 95 % RH, ingen kondens
Höjd över havet Under 1000 m; sänka 1 % per 100 m från 1000 till 3000 m
Vibration Under 5,9 m/s² (0,6 g)
Inhägnad IP20, väggfäste eller skåp, vertikal installation
Distributionssystem TN, TT
EMC / säkerhet IEC 61800-3 (C3); IEC 61800-5-1

Tekniska funktioner

1. MPPT och PV spänningsområde

Frekvensomriktaren har en listad maximal DC-ingångsspänning på 900 VDC och ett rekommenderat MPPT-driftområde på 450–600 VDC. Dessa värden tjänar olika syften: den maximala inspänningen är en övre gräns, medan MPPT-intervallet avser normal fotovoltaisk drift.

Arrayens öppen kretsspänning och driftspänning måste utvärderas separat under systemdesign. Använd inte den maximala inspänningen som måldriftspänning för PV-matrisen.

2. Motorstyrning

De listade styrmetoderna är sensorlös vektorstyrning (SVC) och V/F-styrning. Under SVC är det specificerade startmomentet 150 % vid 0,5 Hz. Det angivna hastighetsintervallet är 1:100, med hastighetsstabilitetsnoggrannhet på ±0,5 %.

Motorns faktiska prestanda beror på motorparametrar, belastningsegenskaper, installationsförhållanden och idrifttagningsinställningar.

3. PID och kommunikation

Den inbyggda PID-funktionen kan användas för slutna styrtillämpningar som involverar tryck, flöde eller temperatur, där de nödvändiga sensorerna och systemkonfigurationen tillhandahålls.

Kommunikation sker via RS485 med Modbus RTU. De tillgängliga digitala och analoga in- och utgångarna stöder de konfigurerade styr- och övervakningsfunktionerna.

4. Skyddsfunktioner

  • Motorkortslutningsdetektering vid start
  • Utgångsfasförlustskydd
  • Överströmsskydd
  • Överspännings- och underspänningsskydd
  • Övertemperaturskydd
  • Över- och underbelastningsskydd
  • Skydd mot svagt ljus

Skyddsfunktioner ersätter inte korrekt motorval, elektriskt skydd, ledningsdragning eller systemdriftsättning.

5. Överbelastningskapacitet

De angivna överbelastningsvärdena är:

Överbelastningsnivå Varaktighet
150 % av märkström 60 sekunder
170 % av märkström 12 sekunder
190 % av märkström 1,5 sekunder

Dessa klassificeringar beskriver den specificerade kortsiktiga överbelastningskapaciteten. De fastställer inte i sig lämplighet för en viss pumps startkrav. Motorns märkström, accelerationstid och belastningsegenskaper måste kontrolleras vid val.

Typiska applikationer

1. Bevattning och jordbruksvattenöverföring

Lämplig för utvärdering i bevattningspumpsystem där motorns klassificering, pumpdrift och tillgänglig PV-matris matchar frekvensomriktarens specifikationer. Vattenbehov, total lyfthöjd och platsens solförhållanden bör beaktas vid konfigurering av systemet.

2. Kommunalt råvattenintag och överföring

Kan övervägas för kompatibla råvattenintags- och överföringspumpar. Bekräfta motorströmmen, nödvändig driftsfrekvens, styrkrav och eventuell reservkraftsarrangemang innan du väljer modell.

3. Industriell vattenöverföring och cirkulation

I allmänt läge kan frekvensomriktaren användas för kompatibla industriella pumpapplikationer, inklusive processvattenöverföring, kylvattencirkulation och andra motordrivna system som kräver variabel frekvensstyrning.

4. Fjärr- eller säsongsbetonade pumpinstallationer

För installationer med begränsad eller variabel nättillgänglighet kan frekvensomriktaren utvärderas som en del av ett solcellspumpsystem med en lämpligt utformad reservförsörjning. Backupkällan, växlingsarrangemanget och driftsekvensen måste bekräftas för den specifika installationen.

Överväganden vid installation och val

1. Verifiera motorns klassificering

Kontrollera motorns märkskylt, märkström, spänning, effekt och driftkrav. Enbart frekvensomriktarens märkeffekt är inte tillräcklig för att etablera kompatibilitet med varje pumpmotor.

2. Kontrollera PV-arrayspänningen

Bekräfta modulspecifikationerna och beräkna strängspänningen under platsens lägsta förväntade temperatur. Se till att det maximalt beräknade Voc-värdet ligger inom frekvensomriktarens DC-ingångsgräns och att normal drift är kompatibel med MPPT-området.

3. Bekräfta reservkraftskrav

Om nät- eller generatordrift krävs, verifiera AC-källans spänning, frekvens, kapacitet, ledningar och växlingskomponenter som specificeras för installationen. Anslut eller byt inte strömkälla utan att följa modellens kopplingsschema.

4. Se över motorkabelns längd

För motorkablar längre än 50 m, se tillämplig manual för rekommendationer för utgångsreaktor och tillåtna kabellängder. Kabellängd, motorisolering och installationsförhållanden påverkar utgångsanslutningens lämplighet.

5. Tillåt miljönedsättning

Redogör för omgivningstemperatur, höjd, ventilation och inneslutningsförhållanden. Nedstämplingskrav bör tillämpas när installationen överskrider de angivna driftsförhållandena.

En kapsling IP20 ger inget skydd mot vatteninträngning. Installera frekvensomriktaren i en miljö och kapsling som lämpar sig för dess specificerade skyddsklassning, temperatur och ventilationskrav.

FAQ

1. Hur många paneler behöver en 37 kW pump?

Nio strängar med 18 moduler på 250 W, eller nio strängar på 15 vid 300 W, vilket är 162 eller 135 moduler. Behandla det som en utgångspunkt och storlek mot den dagliga vattenvolymen och den totala tryckhöjden, eftersom arrayen bestämmer uteffekten, inte motorns klassificering.

2. Kan den köras på en generator lika väl som på nätet?

Ja. Vilken som helst 380 V trefaskälla på R, S och T fungerar som reservförsörjning. Ställ in P8-15 på 2 för att tvinga nät- eller generatordrift, eller på 0 för automatisk omkoppling. Bekräfta generatorns spänningsstabilitet först, eftersom frekvensomriktaren löser ut på över- eller underspänning som alla växelriktare.

3. Vilka är installationsavstånden och miljögränserna?

Inomhus, utom direkt solljus, ingen frätande eller brandfarlig gas, inget ledande damm. Omgivning -10°C till 50°C med reduktion över 40°C, luftfuktighet under 95 % RH utan kondens, höjd under 1000 m utan reduktion, vibrationer under 5,9 m/s². Kapslingen är IP20, så ett skåp eller ett rent pumphus krävs.

4. Behöver den en utgående reaktor?

Manualen rekommenderar en där pumpen är mer än 50 m från frekvensomriktaren, vilket är vanligt i denna skala. Det skyddar motorisoleringen från reflekterad spänning på långa kablar och minskar risken för lindningsfel år in i jobbet.

5. Vad är överbelastningsförmågan?

150 % av märkström i 60 s, 170 % i 12 s och 190 % i 1,5 s. På 37 kW-enheten är det 112,5 A under en minut, tillräckligt för att starta en stor dränkbar och för transienta lastspikar.

6. Kan den levereras som en vanlig 37 kW inverter?

Ja. Beställ den i allmänt läge och P8-00 ställs in därefter innan den skickas, vilket ger dig en standardväxelriktare med SVC- eller V/F-styrning, PID, Modbus och full skyddsuppsättning. Solpumpsläge är det andra alternativet. Berätta för oss vilken som projektet behöver. En enhet i solpumpsläge växlas till allmänt efteråt med P8-00 på 0, vilket är en parameterändring snarare än en retur.

7. Hur stödjer du ett projekt av den här storleken?

Skicka oss pumpens klassificering, totala tryckhöjd, daglig vattenvolym och plats på plats, så återkommer vi med drivmodellen, arraykonfigurationen och DC-skyddslistan som ett paket. Prissättning, ledtid och OEM-villkor anges tillsammans så att du kan ta det hela till din kund i ett dokument.
