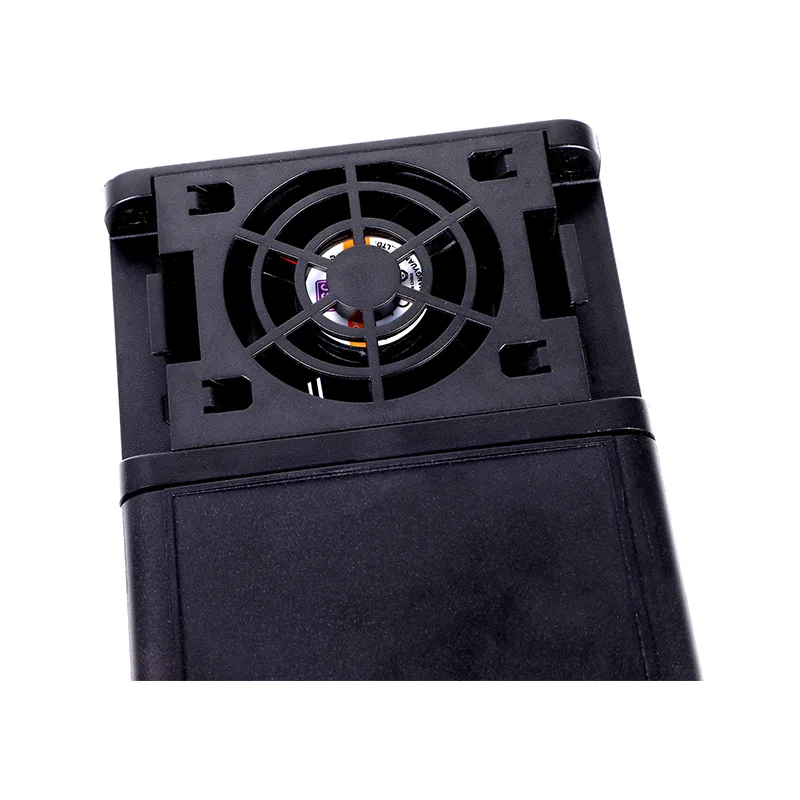

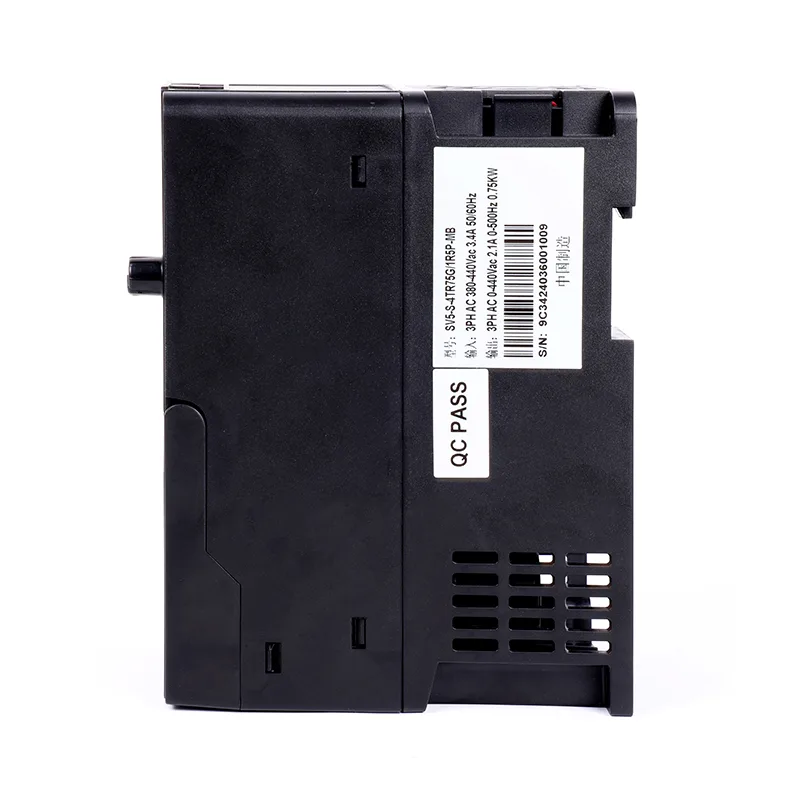

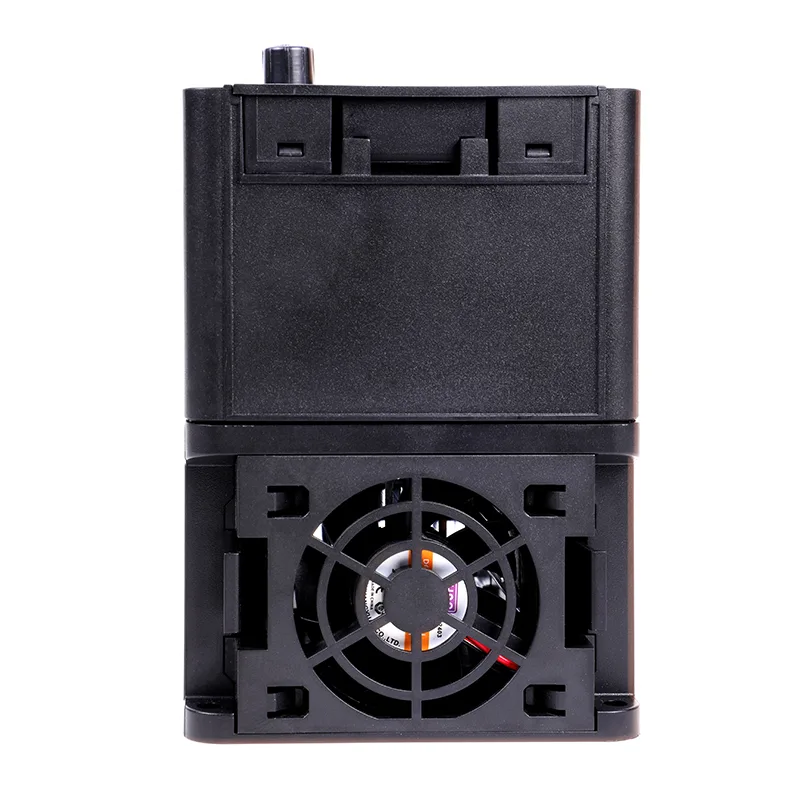

30HP 22kw VFD 3-fas variabel hastighetsenhet

CSIVEI 30HP 22kw VFD 3 Fas Variable Speed ​​Drive är en mångsidig instegsenhet för trefasmotorstyrning. Designad för liten industriell utrustning, verkstadsmaskiner och lätta automationsuppgifter, erbjuder den pålitlig prestanda i ett kompakt utrymme. Med både V/F och sensorlösa vektorkontrolllägen, inbyggd PID-kontroller och stöd för extern knappsats eller fjärrstyrning. IP20-kapslingen med sida-vid-sida montering möjliggör effektiv panelinstallation. Med enkel parameterkonfiguration och robust konstruktion ger CSIVEI 115-132kw 3-fas 380V VFD en solid grund för grundläggande motorvarvtalsregleringstillämpningar.

Kärnparametrar och specifikationer

Typiska applikationer

CSIVEI 30HP 22kw VFD 3 Fas Variable Speed ​​Drive är designad för ultratunga industriella tillämpningar som kräver extrem tillförlitlighet:

●  Gruvor och mineraler – kvarnar, krossar, slampumpar

●  Vatten och avloppsvatten – stora lyftstationer, luftningsfläktar, avloppspumpar

●  Olja och gas – rörledningspumpar, överföring av råolja, gaskompression

●  Marine – framdrivningspropeller, bogpropeller, däcksmaskineri

●  Stora fläktar – tunnelventilation, vindtunnelfläktar, masugnsfläktar

Dess robusta konstruktion och aktiva front-end-alternativ säkerställer överensstämmelse med nätkoder och harmoniska standarder.

Användarvänlig drift & enkel installation

CSIVEI VFD-serien prioriterar användarvänlighet, minskar installationstiden och förenklar den dagliga driften för ingenjörer och underhållspersonal.

Intuitiv knappsats – LED/LCD-knappsatsen ger tydlig parametervisning och snabb navigering. Parametergrupper är logiskt organiserade och flerspråksstöd säkerställer tillgänglighet för globala användare.

Snabbstartsguide – Steg-för-steg-inställning guidar användare genom grundläggande parameterkonfiguration på några minuter. Förkonfigurerade applikationsmakron (fläkt/pump, transportör, konstant vridmoment) tillåter en-touch-inställning för vanliga applikationer.

Parameterkopieringsfunktion – Ladda upp parametrar från en enhet till manöverpanelen och ladda ner till flera enheter, vilket avsevärt minskar inställningstiden för system med flera enheter och säkerställer konsekvent konfiguration.

Avtagbar knappsats – Knappsatsen kan fjärrmonteras med hjälp av en förlängningskabel, vilket möjliggör bekväm manövrering från kontrollpaneldörrar eller avlägsna platser.

Kompakt design – Utrymmesbesparande fotavtryck möjliggör montering sida vid sida, maximerar paneldensiteten och minskar kraven på skåpstorlek.

Vanliga frågor

Hur väljer jag rätt 30HP 22kw VFD 3-fas frekvensomriktare för min motor?

Några saker att tänka på:

Motoreffekt – VFD ska matcha eller vara något större än motorns märkvärde.

Ingångsspänning – enfas 230V eller trefas 400V, se till att den matchar din strömförsörjning.

Belastningstyp – konstanta vridmomentbelastningar som transportörer eller strängsprutmaskiner behöver vanligtvis VFD-storleken på 100–120 % av motoreffekten. Varierande vridmomentbelastningar som fläktar och pumpar kan ofta använda en VFD anpassad till motoreffekt, plus att du får energibesparingar.

Miljö – för dammiga, fuktiga eller utomhusmiljöer, välj en högre IP-klassning (IP40, IP54, IP66) eller placera frekvensomriktaren i en skyddad kapsling.

Kommunikation – om du behöver prata med en PLC eller SCADA, kontrollera att frekvensomriktaren stöder ditt protokoll (Modbus RTU är standard; Profibus, Ethernet/IP, etc. är tillval).

CSIVEI har också ett storleksverktyg och teknisk support om du vill ha en second opinion.

Hur felsöker jag vanliga fel?

Frekvensomriktaren visar felkoder på manöverpanelen för snabb diagnos:

●  OC (överström) – kolla efter kortslutningar, problem med motorlindning eller för kort accelerationstid

●  OV (överspänning) – kontrollera bromsmotståndet (om det används) eller retardationstiden är för kort

●  UV (underspänning) – kontrollera ingående ström och kablar

●  OH (övertemperatur) – kontrollera kylfläkten, omgivande temperatur och monteringsavstånd

●  OL (överbelastning) – kontrollera motorbelastningen, öka accelerationstiden eller överväg att utöka frekvensomriktaren

●  Handboken har en fullständig felkodstabell med detaljerade steg. Om något fortfarande är avstängt kan CSIVEIs tekniska support hjälpa dig.

Vad är den typiska livslängden för en VFD, och hur underhåller jag den?

Med korrekt installation och förhållanden kan en VFD hålla 10–15 år. Viktigt underhåll: håll höljet rent – ​​dammuppbyggnad dödar kylningseffektiviteten; kontrollera kylfläktarna (varar vanligtvis 3–7 år; byt ut om de är bullriga eller defekta); inspektera DC-busskondensatorer – de åldras med tid och temperatur – om frekvensomriktaren har lagrats under två år, byt ut locken innan du slår på dem; övervaka omgivande temperatur; säkerhetskopiera parametrar till knappsatsen eller extern lagring då och då. En snabb inspektion var 6–12:e månad hjälper till att undvika överraskningar.

Hur ställer jag in enheten för första gången?

CSIVEI-enheter har en snabbstartsguide som leder dig igenom det viktigaste på några minuter:

Ange motorns märkskyltdata (effekt, spänning, ström, frekvens, RPM), välj ett applikationsmakro (fläkt/pump, transportör, konstant vridmoment), ställ in accelerations- och retardationstider, välj frekvenskälla (knappsats, analog ingång, kommunikation) och kör autojustering för att optimera motorstyrningen. Manualen har alla detaljer, och knappsatsen är avtagbar så att du kan fjärrstyra den om det behövs.

Kan jag använda en enfasig ingångs-VFD med en trefasmotor?

Ja. CSIVEI:s enfasiga 230V-frekvensomriktare tar enfasig ingång och matar ut trefaseffekt till motorn. Det är en vanlig installation när endast enfaseffekt är tillgänglig men du vill ha effektiviteten och tillförlitligheten hos en trefasmotor. Se bara till att motorns spänning matchar frekvensomriktarens utgång – 230V trefas.

Kundfall: Jordbruksbevattningspumpning

Ett stort jordbrukskooperativ drev flera bevattningspumpar för att betjäna olika odlingszoner. Manuella ventiljusteringar och pumpar med fast hastighet resulterade i ineffektiv vattenleverans och höga energikostnader.

Lösning: CSIVEI 30HP 22kw VFD 3-fas frekvensomriktare installerades på två huvudpumpar, med en central styrenhet som hanterar pumpsekvensering baserat på zonbehov. Frekvensomriktarnas inbyggda PID upprätthöll konstant tryck i distributionsnätet.

Resultat:

●  Vattentryck optimerat för olika bevattningsmetoder (dropp vs. sprinkler)

●  Energiförbrukningen minskade med 28 % under växtsäsongen

●  Minskad vattenslag och rörspänning, förlänger infrastrukturens livslängd

●  Fjärrövervakning möjliggör realtidsjustering via mobil enhet

●  Kooperativet har sedan dess standardiserat på CSIVEI-drivenheter för alla nya pumpinstallationer.
