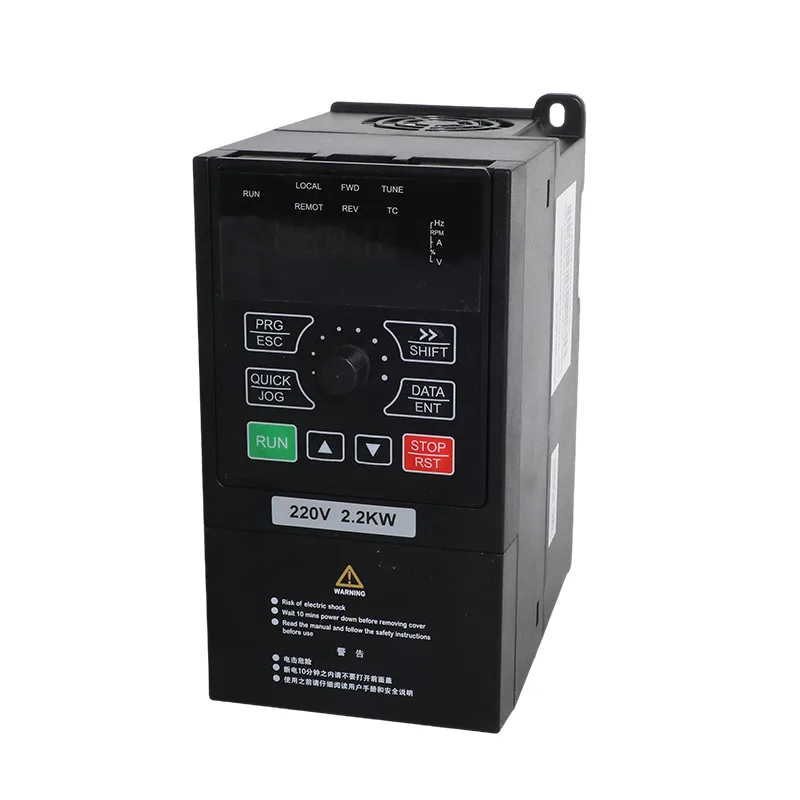

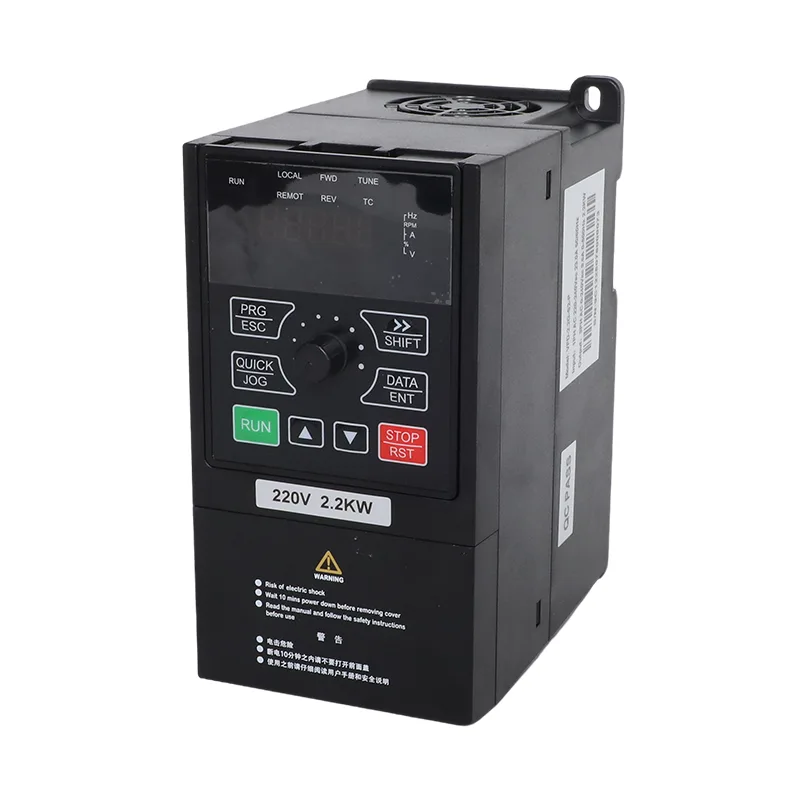

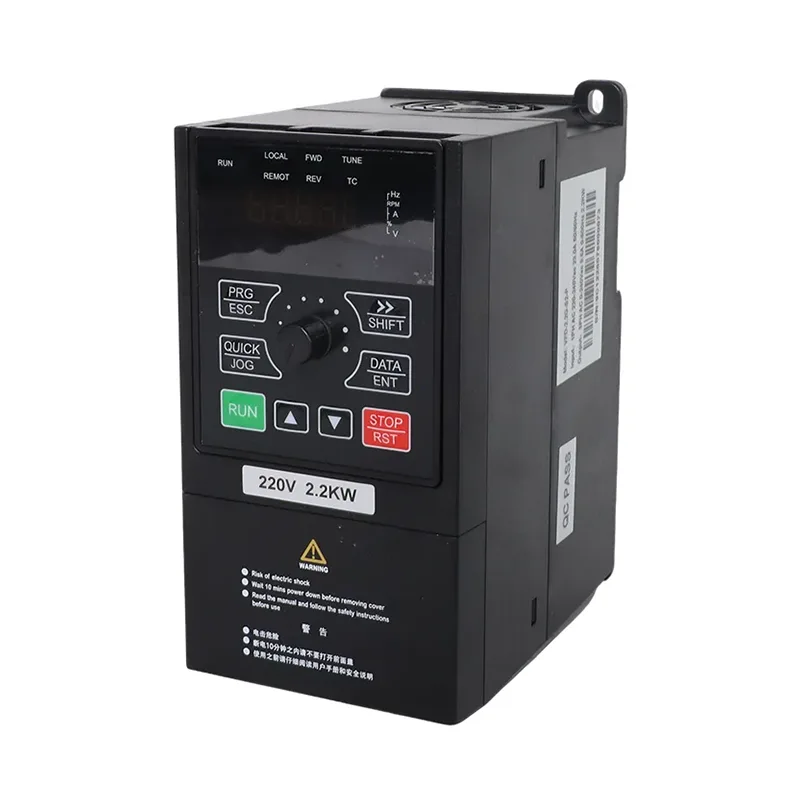

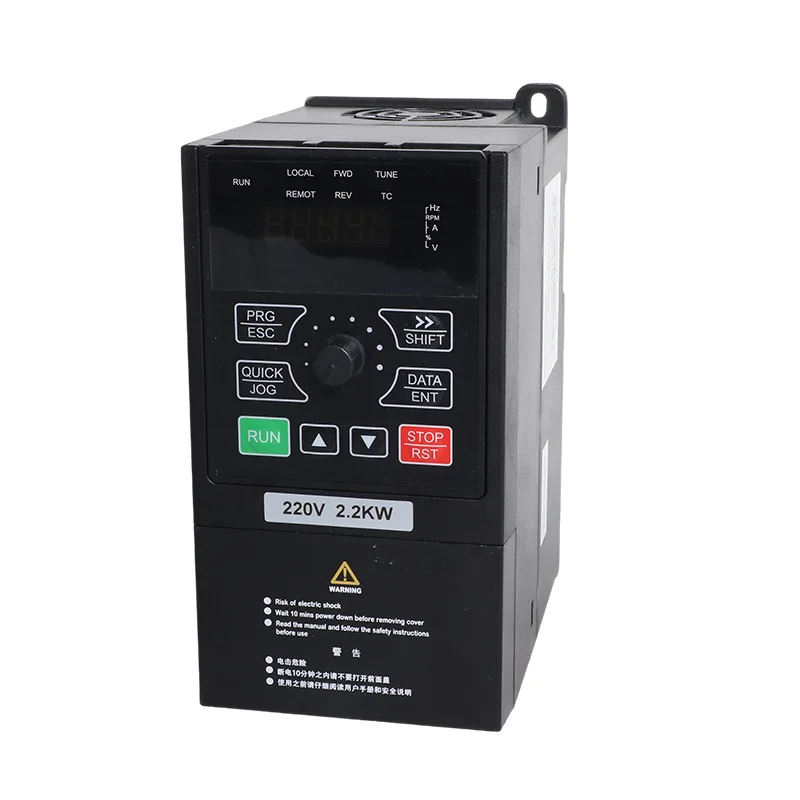

15-22kW 3-fas 380V solcellspump och allmän växelriktare VFD

CSIVEI iMaster VFD-PC10-serien inkluderar 15 kW, 18,5 kW och 22 kW trefasiga invertermodeller. Motsvarande modellnummer är VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK och VFD-PC10-22G-T4-MK. Deras listade utströmmar är 32 A, 37 A respektive 45 A för motorapplikationer som uppfyller frekvensomriktarens elektriska krav.

15-22kW 3-fas 380V solarpump och allmän växelriktare VFD stöder två driftskonfigurationer: solpumpsläge och allmänt växelriktarläge. Solpumpsläget använder en fotovoltaisk array som likströmskälla och inkluderar MPPT-kontroll. Allmänt läge ger motorstyrning med variabel frekvens med hjälp av sensorlös vektorstyrning (SVC) eller V/F-styrning.

Huvudkretsschemana som tillhandahålls för detta effektområde identifierar P+- och PB-anslutningar för anslutning av ett externt bromsmotstånd. Denna anslutning är relevant när applikationen kräver ett bromsmotstånd för kontrollerad retardation. Val av motstånd, ledningar och driftgränser måste följa den tillämpliga modellens tekniska dokumentation.

Modellspecifikationer

Kontrollera motorns märkskylt och växelriktarens märkutgångsström innan du väljer modell. Frekvensomriktarens kW-värde ensam fastställer inte lämplighet för varje motor- eller pumpdrift. Bekräfta de tillämpliga elektriska gränserna mot dokumentationen för den exakta modellen.

Tabell B. Rekommenderad solpanelskonfiguration

Den medföljande konfigurationstabellen listar olika modulkvantiteter för modellerna 15 kW, 18,5 kW och 22 kW. Dessa arrangemang bör behandlas som referenskonfigurationer och kontrolleras mot PV-modulens datablad och platsförhållanden före installation.

Den nominella PV-matriseffekten ovan beräknas från den angivna moduleffekten och kvantiteten. Det är inte en ersättning för en komplett PV-systemdesign.

PV-strängspänning

Den angivna maximala DC-ingångsspänningen är 900 VDC. Det rekommenderade spänningsområdet för öppen krets är 550–750 VDC, och det rekommenderade driftsområdet för MPPT är 450–600 VDC. Dessa värden beskriver olika driftsgränser och bör inte användas omväxlande.

Innan du slutför ett strängarrangemang, beräkna den förväntade tomgångsspänningen med den valda modulens Voc och temperaturkoefficient. Beräkningen måste ta hänsyn till platsens förväntade lägsta temperatur. Verifiera att den beräknade strängspänningen för kallt väder ligger inom växelriktarens maximala DC-ingångsgräns och att normal driftspänning är lämplig för det specificerade MPPT-området.

DC-Side System Design

PV-strängar, DC-kablar, isolatorer, överströmsskydd, överspänningsskydd och kombinerarutrustning bör betraktas som en del av den övergripande installationen. De enheter som krävs och deras klassificering beror på arraykonfiguration, ledningsarrangemang, kabeldragning och tillämpliga elektriska krav.

För parallella strängar, bekräfta den nödvändiga kombinationen och strängskyddsarrangemanget med växelriktarens installationsmanual och PV-systemdesignern. Kraven på överspänningsskydd bör också fastställas utifrån installationslayouten och tillämpliga instruktioner. Välj inte DC-skyddsanordningar enbart från växelriktarens märkeffekt.

Tabell C. Allmänna specifikationer (samma i hela iMaster-sortimentet)

Driftlägen

1. Solar Pump Mode

Solpumpsläget är avsett för pumpapplikationer som drivs av en solcellsanläggning. De listade kontrollfunktionerna inkluderar maximal effektspårning (MPPT) och logik för skydd mot svagt ljus.

Mängden ström som är tillgänglig för pumpen beror på solinstrålningen, PV-panelens konfiguration, motorkraven, pumpens egenskaper och platsförhållandena. Systemet måste därför utformas kring växelriktarens spänningsgränser samt den erforderliga vattenleveransplikten.

Om nät- eller generatorbackup krävs, bekräfta ingångsomkopplingsarrangemanget och ledningar mot tillämpligt modelldiagram. Externa kopplingskomponenter kan krävas beroende på det konfigurerade systemet; anta inte att alla källväxlingsfunktioner finns i omriktaren.

2. Allmänt inverterläge

Allmänt läge ger variabel frekvenskontroll för kompatibel motordriven utrustning. De listade funktionerna inkluderar SVC- och V/F-kontroll, PID, justerbar acceleration och retardation och RS485 Modbus RTU-kommunikation.

Driftläget väljs via parameter P8-00 enligt den medföljande konfigurationen. Rätt läge och kontrollparametrar bör bekräftas under driftsättningen, med hjälp av instruktionerna för den specifika modellen och firmwareversionen.

Tekniska funktioner

1. Externt bromsmotståndsanslutning

Huvudkretsschemana för modellerna 15 kW, 18,5 kW och 22 kW identifierar P+- och PB-terminaler för ett externt bromsmotstånd. Denna anslutning kan vara relevant när en applikation kräver kontrollerad retardation snarare än att låta motorn utrulla till stopp.

Behovet av ett bromsmotstånd beror på belastningströgheten, retardationskraven och driftuppgiften. Bekräfta motståndsspecifikationer, ledningskrav och tillåtna bromsförhållanden i tillämplig manual före installation.

2. Överbelastningskapacitet

De medföljande allmänna specifikationerna listar följande kortsiktiga överbelastningsklasser:

Dessa klassificeringar beskriver den angivna överbelastningskapaciteten. De garanterar inte på egen hand att en viss motor kan starta framgångsrikt. Valet bör ta hänsyn till motorns märkström, pumpbelastning, accelerationstid och den avsedda startsekvensen.

3. Motorstyrning och PID

De listade styrlägena är sensorlös vektorstyrning (SVC) och V/F-styrning. Under SVC listar den allmänna specifikationen ett startvridmoment på 150 % vid 0,5 Hz, ett hastighetsområde på 1:100 och hastighetsstabilitetsnoggrannhet på ±0,5 %.

Den inbyggda PID-funktionen är listad för styrning med sluten slinga av variabler som tryck, flöde och temperatur. Erforderliga sensorer, återkopplingssignaler och styrsekvens måste konfigureras för den aktuella tillämpningen.

4. Skyddsfunktioner

De listade skyddsfunktionerna inkluderar:

• Motorkortslutningsdetektering vid start
• Utgångsfasförlustskydd
• Överströmsskydd
• Överspännings- och underspänningsskydd
• Övertemperaturskydd
• Över- och underbelastningsskydd
• Skydd mot svagt ljus

Den medföljande källan listar också larm associerade med svag solenergi, full tank, brist på vatten och underbelastning av motorn. Larmkoder och betydelser bör kontrolleras mot den exakta modellens manual innan de används för installation eller felsökning.

5. Styrplattform och kommunikation

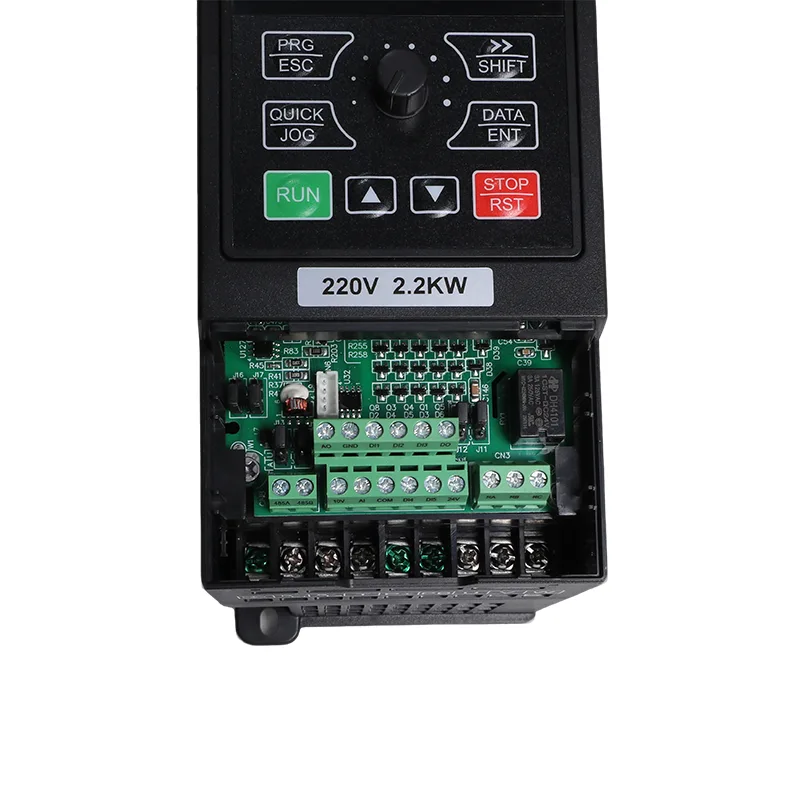

Den medföljande produktinformationen anger att 15 kW, 18,5 kW och 22 kW-modellerna använder samma kontrollplattform, med konsekvent terminallayout, parameternumrering och manöverpanel för de tre klassificeringarna. Bekräfta tillämpliga ledningar och parameterdetaljer för den medföljande modellen före driftsättning.

RS485-kommunikation med Modbus RTU är listad som standard för serien. Tillgängliga övervakningsvärden och kontrollregister bör verifieras i kommunikationsregisterkartan för tillämplig version.

Typiska applikationer

1. Jordbruksbevattning

Driften kan utvärderas för bevattningspumpar som försörjer kanalnät, stora bevattningszoner eller andra vattensystem för jordbruket. Motorström, erforderligt vattenflöde, total dynamisk tryckhöjd, PV-panelkonfiguration och dagliga driftkrav bör kontrolleras innan du väljer modell.

2. Kommunal vattenförsörjning

För råvattenintag, överföring till behandlingsanläggningar eller försörjning till distributionsreservoarer bör valet ta hänsyn till pumpdrift, motordata, kontrollkrav och tillgången på den avsedda kraftkällan.

3. Minavvattning

I gruv- och gropvattentillämpningar, bekräfta pumpmotorns klassificering, förväntad lastvariation, nödvändig drifttid och installationsförhållanden. Omriktaren måste anpassas till de faktiska motor- och platskraven.

4. Vattenbruksutbyte

För fisk- och räkodlingar med regelbundna krav på vattenutbyte kan drivningen övervägas för kompatibel pumputrustning. Systemdesignen bör ta hänsyn till erforderlig vattenvolym, pumpschema och tillgänglig sol- eller växelström.

5. Industriell vattenöverföring och kylning

I allmänt läge kan frekvensomriktaren utvärderas för kompatibla industriella vattenöverförings-, kylkrets- och processvattenapplikationer som kräver motorstyrning med variabel frekvens.

6. Fläktar, fläktar och andra processenheter

Den allmänna konfigurationen kan övervägas för kompatibla fläktar, fläktar och annan motordriven utrustning. Bekräfta belastningsegenskaper, motordata, retardationskrav och eventuellt behov av ett externt bromsmotstånd innan du väljer modell.

Överväganden vid installation och val

1. Matcha drivenheten med motorn

Kontrollera motorns märkskylt för märkeffekt, ström, spänning och frekvens. Jämför motorns märkström med den valda modellens utström och utvärdera belastnings- och accelerationskraven innan du bekräftar växelriktarens klassificering.

2. Bekräfta behovet av ett bromsmotstånd

Om kontrollerad retardation krävs, utvärdera om ett externt bromsmotstånd är lämpligt för applikationen. Verifiera motståndets klassificering, terminalarrangemang, kablage och bromsgränser mot den modellspecifika dokumentationen.

3. Se över utgångskabelns längd

Den medföljande källan identifierar en utgående reaktorrekommendation för pumpinstallationer där driv-till-motor-kabeln överstiger 50 m. Kontrollera den relevanta manualen för tillämplig kabellängdsledning, reaktorkrav och installationsvillkor. Tänk på motorisoleringen och kabelarrangemanget när du utvärderar utgångsanslutningen.

4. Verifiera PV-skydd och kabeldragning

Kontrollera arraydesign, parallellsträngarrangemang, DC-isolator, överströmsskydd, kombineringsutrustning och krav på överspänningsskydd. Lämpliga enheter och klassificeringar bör följa växelriktarens manual, PV-design och tillämpliga elektriska standarder.

5. Redogör för temperatur och höjd

Den angivna driftstemperaturen är -10°C till 50°C, med ett nedstämplingskrav på 1 % per 1°C över 40°C. Den listade höjdguiden kräver nedstämpling på 1 % per 100 m från 1000 m till 3000 m. Bekräfta tillämpliga installationskrav för den faktiska modellen, inklusive eventuella ytterligare krav på högre höjder.

6. Följ idrifttagningsproceduren

Konfigurera motordata, kommandokälla, styrläge och accelerations- eller retardationsinställningar enligt modellens instruktioner. Den medföljande FAQ identifierar parametrarna F3-00 till F3-04 för motordata och rekommenderar automatisk inställning före första drift. Följ den faktiska modellens manual för hela idrifttagningsproceduren.

Vanliga frågor

1. Varför har 15 kW till 22 kW modellerna bromsmotståndsterminaler?

Det medföljande huvudkretsschemat identifierar P+- och PB-plintarna för anslutning av ett externt bromsmotstånd på modellerna 15 kW, 18,5 kW och 22 kW. Huruvida ett motstånd krävs beror på kraven på belastning, tröghet och retardation. För andra märkeffekter, verifiera terminallayouten och bromsmotståndsbestämmelserna innan du beställer.

2. Kan 22 kW-modellen starta en 22 kW dränkbar pump?

Lämpligheten måste utvärderas med hjälp av motorns märkström, startkrav, pumpbelastning och accelerationsinställningar. Det angivna SVC-startmomentet är 150 % vid 0,5 Hz, och serieöverbelastningen är 150 % av märkströmmen under 60 sekunder. Dessa siffror garanterar inte kompatibilitet med varje 22 kW dränkbar pump. Konfigurera motorns märkskyltdata och följ tillämpliga instruktioner för automatisk inställning och driftsättning.

3. Vilket DC-skydd krävs för en sexsträngad PV-matris?

Den medföljande installationsinformationen kräver en DC-klassad brytare vid PV-ingången, en PV-kombinationsbox där parallella strängar kombineras och en överspänningsskyddsanordning av typ II för det specificerade array-avståndsförhållandet. Bekräfta de exakta enhetsklassificeringarna, placeringen och kabelavståndskraven mot installationsmanualen och PV-systemets design före driftsättning.

4. Hur påverkar nedstötning en 22 kW installation?

Den angivna temperaturnedsättningen är 1 % för varje 1°C över 40°C, med ett driftstemperaturområde på -10°C till 50°C. Den listade höjdderatingen är 1 % per 100 m från 1000 m till 3000 m. Den medföljande källan identifierar också ett isoleringstransformatorkrav över 2000 m; verifiera detta krav och dess villkor i den exakta modellens manual före installation.

5. Vilka övervakningsfunktioner finns tillgängliga via Modbus?

RS485 Modbus RTU är listad som kommunikationsgränssnitt. Den levererade källan identifierar U0-övervakningsgruppen som inkluderande utgångsström, utgångseffekt, bussspänning, digital in- och utgångsstatus och matningsläge vid U0-49. Bekräfta registerkartan och tillgängliga data för den medföljande firmwareversionen före integration.

6. Kan dessa modeller fungera som växelriktare för allmänna ändamål snarare än solpumpsdrift?

Den medföljande produktinformationen identifierar solpumpsläge och allmänt läge som konfigurationsalternativ. Allmänna funktioner inkluderar SVC- eller V/F-styrning, PID och Modbus RTU, medan 15 kW till 22 kW-modellerna också har P+- och PB-terminaler identifierade för ett externt bromsmotstånd. Parameter P8-00 anges som lägesvalsparameter i det medföljande materialet. Bekräfta korrekt inställning och tillåten konverteringsprocedur i den modellspecifika manualen.

7. Har 15 kW, 18,5 kW och 22 kW modellerna samma kontrollplattform?

Den medföljande produktinformationen anger att de tre klassificeringarna delar en kontrollplattform, inklusive konsekvent parameternumrering, manöverpanel och terminallayoutkonventioner. Märkströmmen och effekten skiljer sig åt beroende på modell, så val och kabeldragning måste fortfarande följa specifikationerna och diagrammen för den exakta enheten.
