Csivei-fabrikens 0,75-2,2kW 3-fas 380V solarpump och VFD-växelriktare för allmänna ändamål har högspännings DC-ingångsområde. Den maximala DC-ingången är 900 VDC, med ett rekommenderat spänningsområde för öppen krets på 550–750 VDC och ett MPPT-område på 450–600 VDC. Det justerbara startspänningsområdet är 300–900 VDC. Dessa värden utgör grunden för att välja panelsträngen som visas i den rekommenderade matristabellen.
Serien omfattar tre motoreffekter: 0,75 kW, 1,5 kW och 2,2 kW. Deras nominella utströmmar är 2,1 A, 3,8 A respektive 5,1 A. Varje modell är designad för en trefas 380 V AC-försörjning och kan även fungera med en korrekt konfigurerad solcellspanel i solpumpsläge. Valet av driftsätt avgör om frekvensomriktaren används för solenergipumpning eller som en allmän växelriktare.
För de listade modulalternativen använder den rekommenderade arrayen en sträng med 18 moduler märkta på 250 W (37±1 V) eller en sträng med 15 moduler märkta på 300 W (45±1 V). Högre PV-strängspänning kan innebära lägre likström för en given effektnivå, vilket kan hjälpa till att hantera kabelström och spänningsfall på längre körningar. Den slutliga strängdesignen måste använda den faktiska modulens elektriska data och hålla arrayens maximala öppen kretsspänning inom frekvensomriktarens gräns.

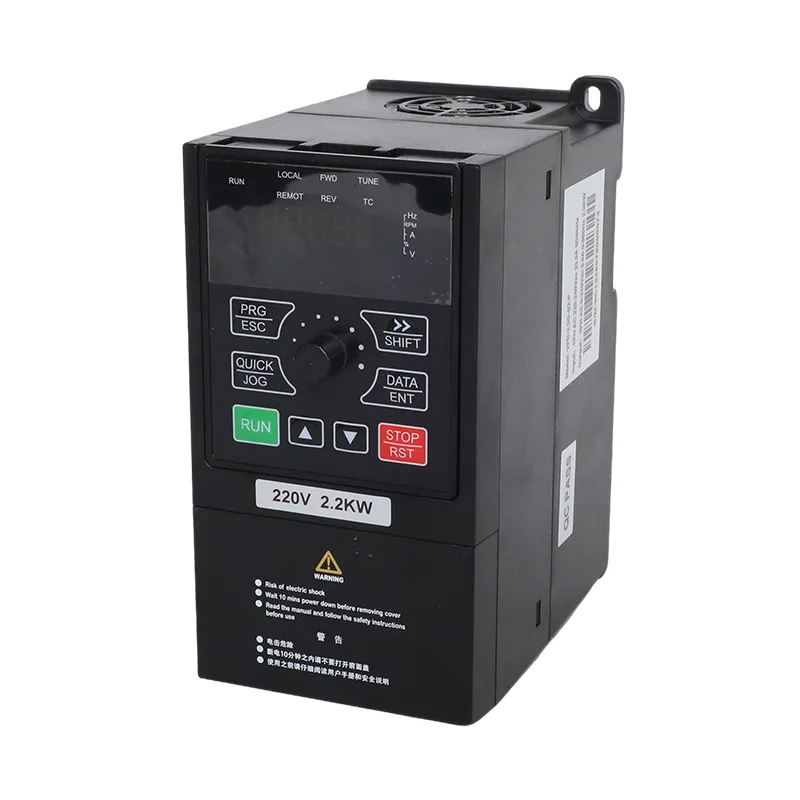

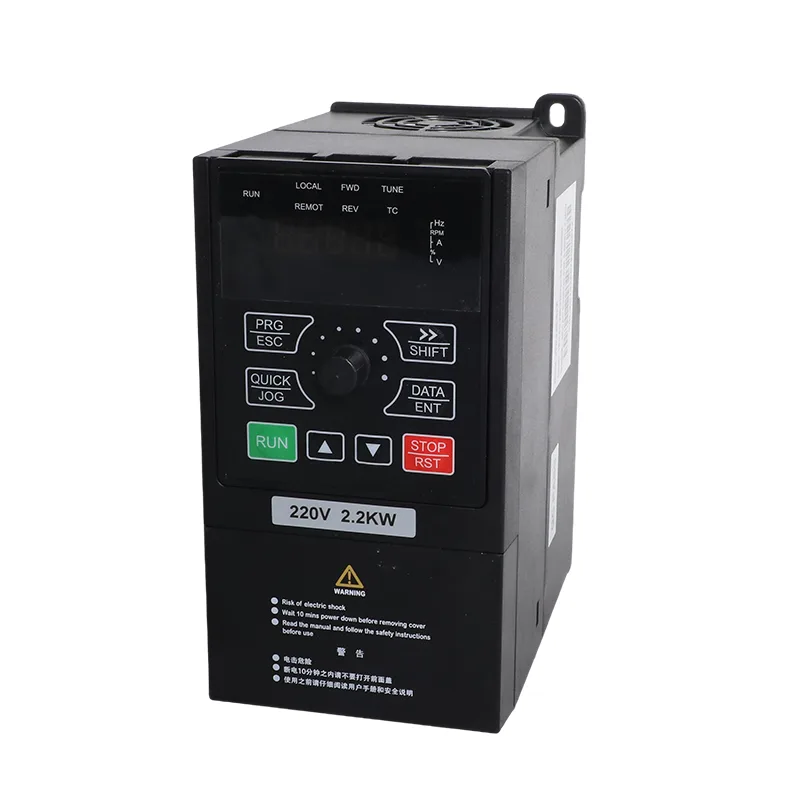

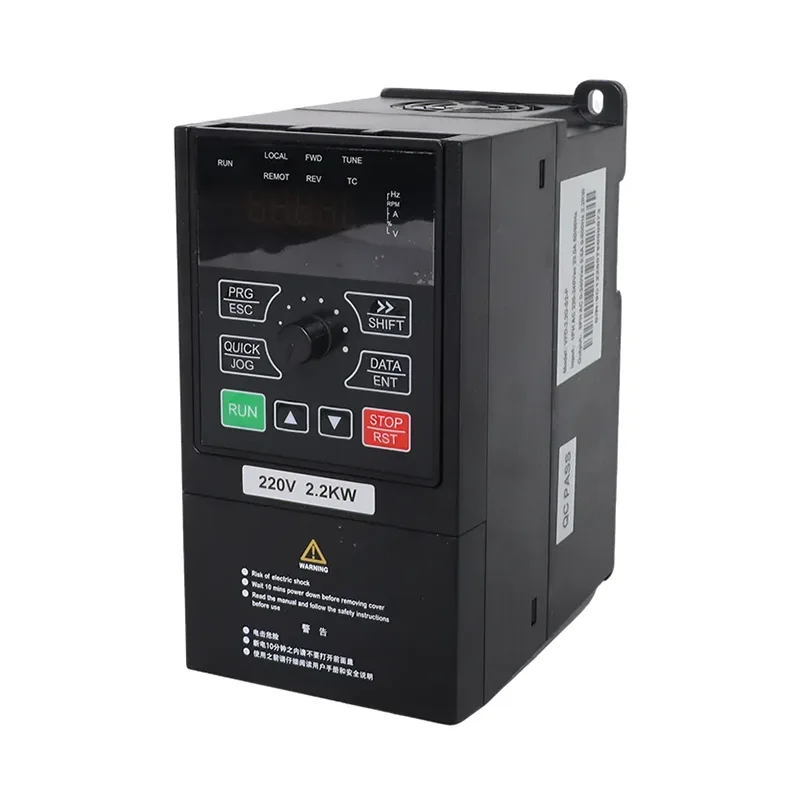

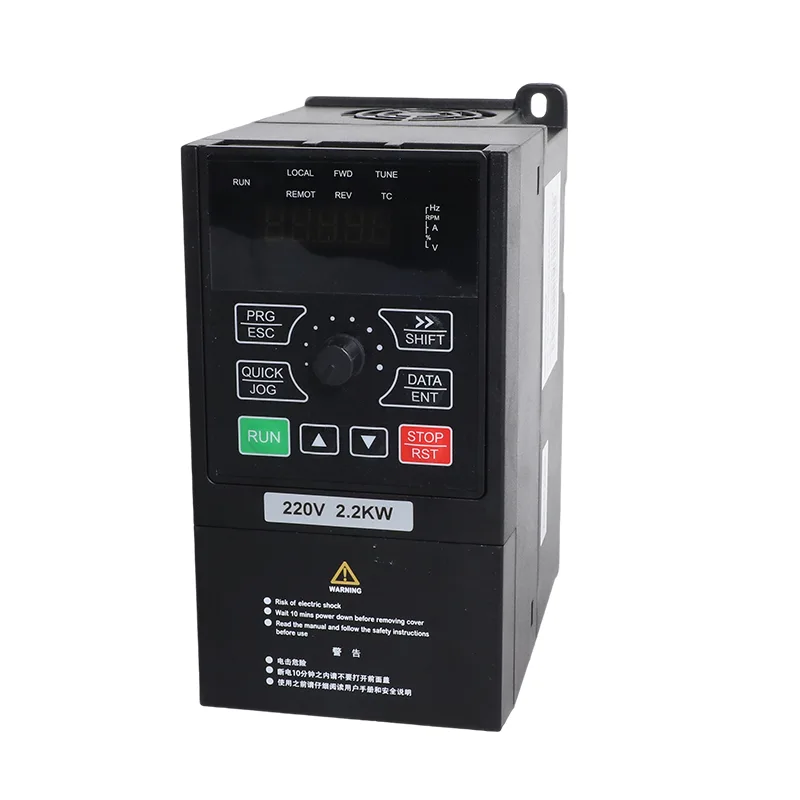

De tre modellerna delar ett kompakt chassi som mäter 171 × 86 × 138 mm och väger cirka 1 kg. En monteringsyta på 67,3 × 157,5 mm hjälper till att passa in växelriktaren i mindre styrskåp eller utrustningsskåp. Denna kompakta form är användbar där en liten pump eller maskin behöver styras med variabel hastighet men installationsutrymmet är begränsat.
Med P8-00 inställd på 1 arbetar frekvensomriktaren i solpumpsläge. MPPT-spårning justerar driften som svar på tillgänglig fotovoltaisk kraft, medan svagt ljuslogik och pumprelaterade skyddsfunktioner hjälper till att hantera förändrade solförhållanden. Matrissträngspänningen, motorns märkdata och pumpkraven måste alla kontrolleras när systemet specificeras.
Med P8-00 inställd på 0 kan samma hårdvara användas för kompatibla trefasmotorer utan solpanel. SVC- eller V/F-styrning stöder motorvarvtalsreglering, medan inbyggd PID och RS485 Modbus RTU är tillgängliga för lämpliga tryck-, flödes- eller processkontrollapplikationer. CSIVEI kan konfigurera det begärda driftläget före leverans; en senare lägesändring görs genom de relevanta parametrarna och bör följa produktmanualen.
| Punkt | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| Tillämplig motor | 0,75 kW / 1 hk | 1,5 kW / 2 hk | 2,2 kW / 3 hk |
| Nominell kapacitet | 1,5 kVA | 3 kVA | 4 kVA |
| Ingångsström | 3,4 A | 5 A | 5,8 A |
| Utström | 2.1 A | 3,8 A | 5.1 A |
| AC ingångsspänning | AC 3 PH 380 V (-15 %) till 440 V (+10 %) | ||
| Max. DC ingångsspänning | 900 VDC | ||
| Rekommenderat Voc-intervall | 550 till 750 VDC | ||
| Rekommenderat MPPT-sortiment | 450 till 600 VDC | ||
| Startspänningsområde | 300 till 900 VDC, parameterjusterbar | ||
| Märk utspänning | 3 PH 380 V AC | ||
| Bullernivå | 50 dBA max. |
| Modell | 37±1 V-moduler, 250 W±5 Wp | 45±1 V-moduler, 300 W±5 Wp | ||
| Moduler per sträng | Strängar | Moduler per sträng | Strängar | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| Punkt | Specifikation |
| Nominell frekvens | 50/60 Hz |
| Ingångsfrekvensområde | ±5 % (47,5 till 63 Hz) |
| Utspänning | 0 till inspänning |
| Utgångsfrekvens | 0,1 till 500 Hz |
| Maximal frekvens | 0 till 500 Hz (SVC och V/F-kontroll) |
| Bärvågsfrekvens | 0,8 kHz till 8 kHz, justeras automatiskt för belastning (upp till 16 kHz stöds) |
| Frekvensupplösning | Digital inställning 0,01 Hz; analog inställning 0,025 % av maximal frekvens |
| Kontrollläge | Sensorlös vektorkontroll (SVC); V/F styrning |
| Startmoment | 0,5 Hz / 150 % (SVC) |
| Hastighetsområde | 1:100 (SVC) |
| Hastighetsstabilitetsnoggrannhet | ±0,5 % (SVC) |
| Överbelastningskapacitet | 150 % märkström i 60 s; 170 % under 12 s; 190 % i 1,5 s |
| Vridmomentförstärkning | Automatisk vridmomentförstärkning; manuell ökning 0,1 % till 30,0 % |
| V/F-kurva | Linjär, flerpunkts- och fyrkantskurva (1,2 / 1,4 / 1,6 / 1,8 / 2,0 effekt) |
| V/F-separation | Full separation, halv separation |
| Acceleration / retardation | Linjär eller S-kurva, 0,0 till 6500,0 s |
| DC-bromsning | Startfrekvens 0,00 Hz till maximal frekvens; tid 0,0 till 36,0 s; nuvarande 0,0 % till 100,0 % |
| JOG-kontroll | JOG-frekvens 0,00 Hz till maximal frekvens (standard 5 Hz); accel/decel 0,0 till 6500,0 s |
| Inbyggd PID | Ja, för tryck, flöde eller temperatur sluten slinga utan extern styrenhet |
| AVR | Utspänningen hålls stabil när nätspänningen fluktuerar |

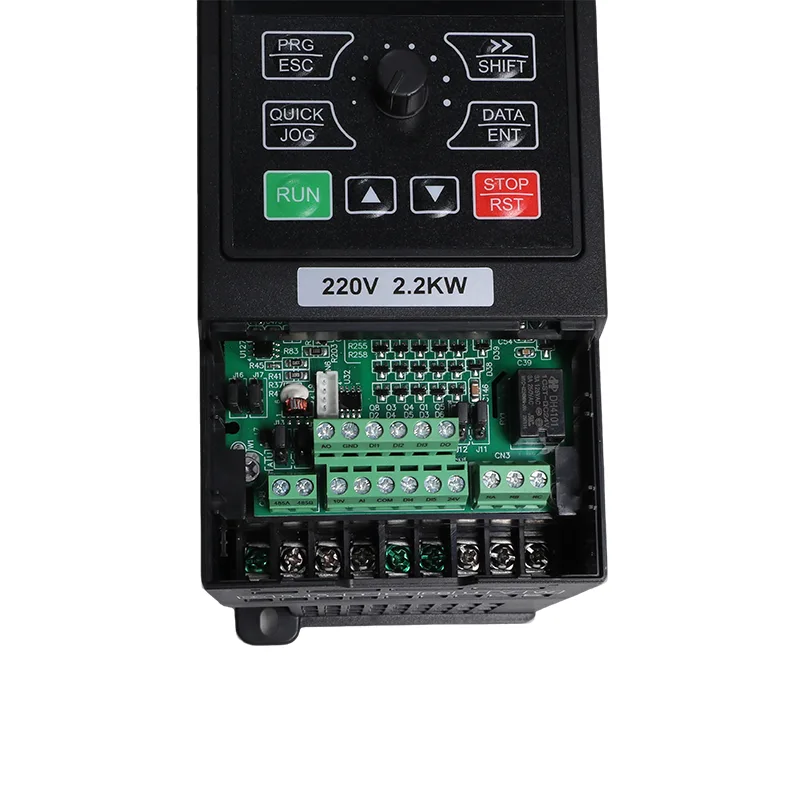

| Ingångsterminaler | 5 digitala ingångar, DI5 stöder höghastighetspuls upp till 50 kHz; 1 analog ingång 0-10 V eller 0-20 mA; 1 tangentbordspotentiometeringång |
| Utgångar | 1 höghastighetspulsutgång upp till 50 kHz; 1 reläutgång; 1 analog utgång 0-20 mA eller 0-10 V |
| Kommunikation | RS485, Modbus RTU |
| Skydd | Motorkortslutningsdetektering vid påslag, utgångsfasförlust, överström, överspänning, underspänning, övertemperatur, överbelastning, underbelastning, svagt ljus |
| Driftstemperatur | -10°C till 50°C; reducera 1 % per 1°C över 40°C |
| Förvaringstemperatur | -20°C till 60°C |
| Fuktighet | Under 95 % RH, ingen kondens |
| Höjd över havet | Under 1000 m; sänka 1 % per 100 m från 1000 till 3000 m |
| Vibration | Under 5,9 m/s² (0,6 g) |
| Inhägnad | IP20, väggfäste eller skåp, vertikal installation |
| Distributionssystem | TN, TT |
| EMC / säkerhet | IEC 61800-3 (C3); IEC 61800-5-1 |
Detta effektområde är avsett för mindre trefaspumpar och motordriven utrustning där justerbar hastighet, solenergidrift eller båda är användbara.
För pumpsystem kan justerbar acceleration och retardation hjälpa till att hantera hastigheten med vilken flödet byggs upp och faller. Korrekta rampinställningar beror på pumpen, rörsystemet och hydrauliska förhållanden; de bör väljas under driftsättning snarare än att antas från enbart motorkraft.
De rekommenderade arraykonfigurationerna använder 18 moduler på 250 W eller 15 moduler på 300 W i en sträng. Växelriktaren stöder upp till 900 VDC, med ett rekommenderat Voc-område på 550–750 VDC och ett MPPT-område på 450–600 VDC. Kontrollera modulens faktiska öppen kretsspänning under platstemperaturförhållanden innan du bekräftar strängen.
Ställ in P8-00 på 1 för solpumpsläge eller 0 för allmänt bruk. Samma plattform kombinerar MPPT-baserad solpumpning med SVC/V/F-motorstyrning, inbyggd PID och Modbus RTU, vilket gör att den kan tjäna lämpliga pump- eller lätta maskiner.
P8-10 till P8-14 konfigurerar stopp- och omstartbeteende för svagt ljus. Underbelastningsskydd och vattennivåingångar kan också stödja pumpskydd när de är korrekt anslutna och konfigurerade för installationen.
Chassit på 171 × 86 × 138 mm väger cirka 1 kg. Inbyggd PID, fem digitala ingångar, analog I/O och RS485 Modbus RTU ger lokala styr- och integrationsmöjligheter utan att behöva en separat PID-regulator för applikationer med sluten slinga som stöds.
18 moduler på 250 W (37 V-typ) i en enda sträng, eller 15 moduler på 300 W (45 V-typ). Båda landar matrisen inom det rekommenderade intervallet 550 till 750 VDC med öppen krets. Överskrid inte 900 VDC, vilket är maxvärdet.
Ja, det är den normala off-grid-inställningen. Anslut matrisen till DC-terminalerna och pumpen till U, V och W, ställ in P8-15 på 1 för solenergiförsörjning, och frekvensomriktaren körs närhelst matrisen levererar tillräckligt med spänning.
Varken. Styrningen är sensorlös vektor eller V/F, båda utan återkoppling. MPPT, torrkörningsskydd, underlastskydd och valfri PID för konstant tryck finns redan i frekvensomriktaren.
P8-09 ställer in den nedre gränsen för driftfrekvens, 10,00 Hz som standard. Tillsammans med tröskeln för svagt ljus i P8-10 är det det som hindrar drivningen från att snurra en pump för långsamt för att flytta vatten.
Över RS485 med Modbus RTU, ja. Driftsfrekvens, bussspänning, utström, uteffekt, DI- och DO-status och strömmatningsläget är alla läsbara från U0-övervakningsgruppen, med matningsläge vid U0-49 som visar elnät eller solenergi.
Ja. En stor del av denna storlek levereras i allmänt läge, driver växthusfläktar, verkstadspumpar, kylvätskecirkulation och små kompressorer på en 380 V-försörjning utan system någonstans på plats. Samma hårdvara, samma parametrar, olika läge. Berätta för oss vilken du vill ha när du beställer. En enhet köpt i solpumpsläge kopplas över genom att ställa in P8-00 på 0.
Berätta för oss modellmix och kvantitet så anger vi ett leveransdatum skriftligt med priset. Standardklassificeringar och OEM-märkta enheter skickas inte enligt samma schema, eftersom fodraltrycket och etiketterna är gjorda för ditt konstverk, så det är värt att bestämma det innan du beställer.
