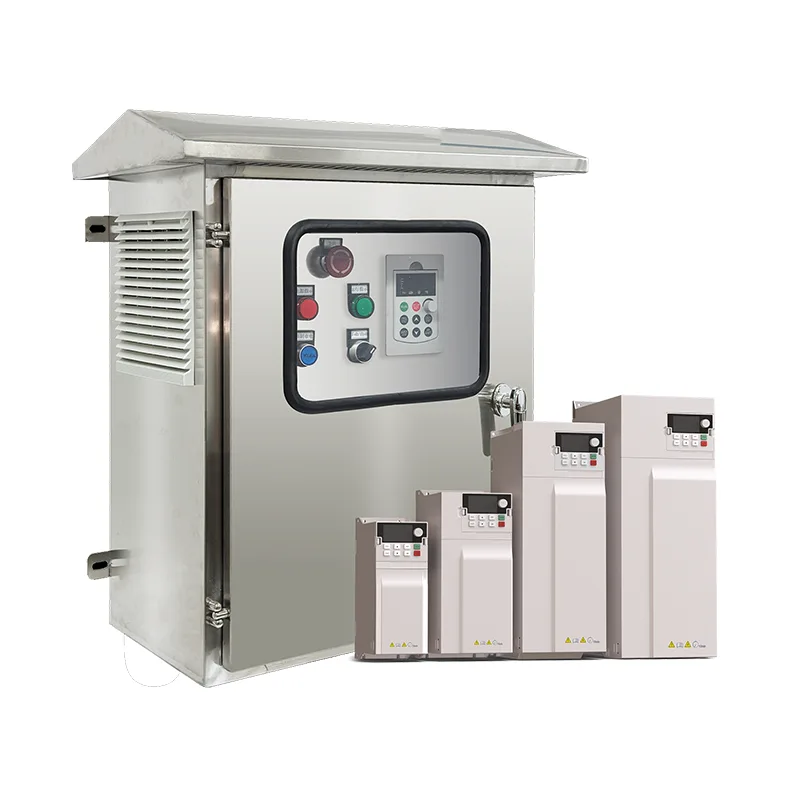

PV Combiner Box Distributionsskåp

Tillgängligt i konfigurationer från 2-strängade till 24-strängade ingångar, detta PV Combiner Box Distribution Cabinet, som erbjuds av den ledande kinesiska tillverkaren Csivei, aggregerar parallella PV-strängar på en gemensam DC-buss, med varje ingångskanal skyddad av en dedikerad DC-säkringshållare och säkringslänk som är klassad för strängens kortslutningsström. En huvudströmbrytare för DC-frånskiljning eller strömbrytare i formgjuten hölje ger enpunktsisolering av hela arrayen, medan överspänningsskyddsanordningar (Typ 1+2 eller Typ 2) på både de positiva och negativa samlingsskenorna skyddar mot överspänningsinducerade överspänningstransienter. DC-skenas märkvärden sträcker sig från 100A till 800A och över, med systemspänningar upp till 1000VDC eller 1500VDC beroende på specifikation. Skåpets hölje, konstruerat av galvaniserat stål eller rostfritt stål med väderbeständig pulverbeläggning, finns i IP65 eller IP66 klassificering för direkt exponering utomhus. En valfri smart övervakningsmodul mäter ström per sträng, bussspänning och brytarstatus och överför data via RS485 Modbus RTU till SCADA-system eller växelriktarens kommunikationsplattform – vilket möjliggör snabb fellokalisering över storskaliga PV-fält. Full överensstämmelse med IEC 61439-1, IEC 61643-11 och relevanta regionala standarder upprätthålls.

Produktapplikationer

Där flera PV-strängar konvergerar före växelriktaren, tillhandahåller PV Combiner Box / Distribution Cabinet organiserad, skyddad DC-aggregation - vilket förenklar kablage, förbättrar säkerheten och möjliggör effektiv felhantering.

Solar vattenpumpsystem

I jordbruks- och kommunala solpumpsinstallationer sträcker sig solcellspaneler ofta över breda fält med dussintals parallella strängar. Ett centralt placerat kombinerarskåp samlar alla strängingångar nära arrayen och matar ut en enda hanterad DC-matning till den pumpande växelriktaren. Detta minimerar långa, kostsamma DC-kabeldragningar och minskar spänningsfallsförlusterna. Den integrerade DC-frånkopplingen ger säker isolering under pump- eller växelriktarunderhåll, medan säkring per sträng säkerställer att ett ensträngsfel inte kaskaderas.

Solgårdar i nyttoskala

Stora markmonterade solcellsinstallationer kräver strukturerad, skyddad DC-uppsamling över flera växelriktarzoner. Kombinatorskåp placerade på strategiska punkter inom arrayfältet konsoliderar stränggrupper och matar likström med högre spänning och lägre ström till centrala växelriktare eller transformatorstationer. Smarta övervakningsversioner gör det möjligt för operationsteam att upptäcka underpresterande strängar på distans, vilket dramatiskt minskar felsökningstiden över hundratals hektar.

Kommersiella och industriella tak PV

Fabriks-, lager- och kontorsbyggnadstak med flera orienteringar av PV-strängar drar nytta av kombinerarskåp placerade i anslutning till arrayen. Strängar grupperas efter takzon, orientering eller skuggprofil och kombineras sedan till en enda DC-utgång som leds genom kabelrännor till växelriktarrummet. PV Combiner Box Distribution Cabinets väderbeständiga kapsling motstår takexponering, och huvudisolatorn ger en bekväm avstängningspunkt för brandkåren eller underhållspersonal.

Solar-diesel hybridsystem

Avlägsna platser utanför nätet – som telekomtorn, gruvläger och ösamhällen – kombinerar ofta PV med dieselgeneratorer. Kombinationsskåp konsoliderar solcellssträngar innan de matas in i hybridladdningsregulatorn eller växelriktaren. Skydd per sträng är avgörande i dessa applikationer där åtkomst till webbplatsen är sällsynt och felisolering måste vara automatisk och säker.

Battery Energy Storage System (BESS) DC Collection

I DC-kopplade lagringsinstallationer samlar kombinerarskåp samman PV-strängar innan de ansluts till en delad DC-buss som betjänar både växelriktare och batteriladdare. Skåpets säkrade ingångar och huvudbrytare ger erforderligt överströmsskydd och isolering för säker batterisystemintegration.

Produktegenskaper

PV Combiner Box Distribution Cabinet är konstruerat som en komplett, fabrikstestad DC-aggregationspunkt – sammanslagning av strängskydd, överspänningsdämpning och valfri intelligens i en enda kapsling.

1. Säkring och skydd på strängnivå

Varje ingångskanal för PV-sträng termineras på en dedikerad säkringshållare klassad för DC-drift upp till 1000VDC eller 1500VDC, beroende på systemspecifikation. Säkringslänkar är dimensionerade per sträng kortslutningsström (vanligtvis 1,56 × Isc enligt IEC-krav) och inrymda i beröringssäkra fingersäkra bärare. Alla strängingångar är individuellt isolerade av dedikerade säkringsfrånskiljare, vilket gör att en enda sträng kan kopplas bort på ett säkert sätt för testning eller underhåll medan resten av arrayen fortsätter att fungera. Kombinerad DC-skenans ampacitet beräknas med lämplig nedstämpling för kontinuerlig drift med full belastning i förhöjda omgivningstemperaturer.

2. Överspännings- och överspänningsskydd

Överspänningsskydd av typ 1+2 eller typ 2 är installerade mellan positiv-till-jord och negativ-till-jord på DC-huvudbussen, testad enligt IEC 61643-11 och EN 61643-31. I områden med hög blixtrisk specificeras SPD:er av typ 1+2 med 12,5 kA eller högre impulsströmvärden, vilket ger både potentialutjämning och transient överspänningsskydd. SPD-statusindikering – vanligtvis en grön/röd mekanisk flagga – ger visuell bekräftelse på driftberedskap, med valfria fjärrsignaleringskontakter för övervakande övervakning.

3. Frånkoppling och isolering

En huvudströmbrytare för DC-frånskiljare eller kretsbrytare i formgjuten hölje som är klassad för full samlingsskenas ström och systemspänning fungerar som enpunktsisoleringsanordningen. Denna omkopplare kan manövreras externt via ett dörrmonterat handtag, vilket möjliggör säker låsning/tag-out utan att öppna skåpet. I större skåp säkerställer en bågränna och en magnetisk utblåsningskonstruktion säkert avbrott av DC-felströmmar, som är mer utmanande att släcka än AC-bågar.

4. Skåpskåp och värmehantering

Kapslingen är tillverkad av 1,5 mm till 2,0 mm galvaniserad stålplåt eller rostfritt stål av kvalitet 304/316 för kustnära och korrosiva miljöer. En väderbeständig, UV-beständig pulverlackering appliceras efter tillverkningen, med alla sömmar kontinuerligt svetsade eller packade. Skyddsklasser för IP65 eller IP66 är standard, med IP65 lämplig för de flesta utomhusapplikationer och IP66 specificerad för högtryckstvätt eller extrema dammmiljöer. PV Combiner Box Distributionsskåpsdörr är försedd med en kompressionspackning med full omkrets och gångjärn i rostfritt stål. Passiv ventilation tillhandahålls av filtrerade ventilationsavlopp som utjämnar trycket samtidigt som det blockerar fukt och insektsinträngning. Intern temperaturökning hanteras genom generös samlingsskenas tvärsnittsarea och konservativ strömtäthetsdesign, vilket undviker hot spots som kan försämra säkringsprestanda.

5. Ledningar, anslutningar och kabelingång

Strängingångskablar går in genom IP-klassade kabelgenomföringar eller glandplattor på skåpets botten eller sidor, med glandstorleken specificerad för att matcha arraykabelns diameter. Interna plintar är av skruv- eller bulttyp, lämpliga för koppar- eller aluminiumledare. Samlingsskenor är av förtennad koppar, dimensionerade för jämn strömfördelning över alla ingångskanaler. Kabelhanteringskanaler och fästpunkter inuti skåpet säkerställer en snygg och funktionsduglig layout.

6. Smart övervakningsmodul (tillval)

Ett valfritt övervakningskort mäter individuell strängström via Hall-effektsensorer, bussspänning, brytarstatus och SPD-tillstånd. Data överförs via RS485 Modbus RTU till en lokal datalogger, växelriktaren eller en fjärransluten SCADA-plattform. Strängströmobalanslarm gör det möjligt för operationsteam att lokalisera underpresterande eller felaktiga strängar från kontrollrummet, vilket eliminerar behovet av manuella klämmätaremätningar över stora arrayer. Modulen är självförsörjande från DC-bussen och kräver ingen separat hjälpmatning.

7. Överensstämmelse med standarder

Skåpet är konstruerat och testat enligt IEC 61439-1 (lågspänningsställverk och manöverdon) och IEC 61643-11 (överspänningsskydd). Regionala certifieringar inklusive CE och TUV är tillgängliga beroende på målmarknad.

Vanliga frågor

F1: Hur många PV-strängar kan kombineras i ett PV Combiner Box Distribution Cabinet?

Standardkonfigurationer sträcker sig från 2 till 24 strängingångar. Anpassade inmatningsvärden är tillgängliga på begäran. Antalet ingångar, i kombination med strängsäkringens klassificering, bestämmer den totala samlingsskeneströmmen — våra ingenjörer hjälper dig att välja rätt skåpstorlek baserat på din arraydesign.

F2: Vad är skillnaden mellan en kombinerarlåda och ett distributionsskåp?

Termerna används ofta omväxlande, men vår produkt har båda funktionerna i en kapsling. Som en kombinerare aggregerar den flera strängingångar till en enda DC-utgång. Som ett distributionsskåp kan det också dela likström till flera belastningar eller inkludera ytterligare funktionalitet som likströmsställverk för flera växelriktaringångar. Skåpet kan konfigureras för att matcha din specifika systemtopologi.

F3: Vilken spänningsklass behöver jag - 1000VDC eller 1500VDC?

Detta beror på din PV-panels maximala systemspänning. De flesta bostads- och kommersiella system upp till cirka 100kW använder 1000VDC. Utility-skala system använder alltmer 1500VDC för att minska kabelförluster och kombinatorkvantiteter. Våra skåp finns i båda spänningsklasserna, med komponenter som är lämpligt klassade. Ange aldrig ett 1000V-skåp för en 1500V-array – bekräfta din växelriktares maximala inspänning först.

F4: Kan skåpet installeras utomhus med direkt exponering för regn och sol?

Ja. Standardkapslingen IP65 är designad för permanent utomhusinstallation, med tätade dörrpackningar, UV-beständig beläggning och filtrerade avlopp. För extremt utsatta platser finns IP66 tillgänglig. Ett tillbehör för solskydd rekommenderas i tropiska och ökenklimat för att minska direkt solvärme och förlänga komponenternas livslängd.

F5: Behöver jag överspänningsskydd i varje kombinerarskåp?

Vi rekommenderar det starkt. PV-arrayer täcker stora ytor och är i sig känsliga för inducerade överspänningar från närliggande blixtnedslag. En enda överspänningshändelse kan skada flera strängar och växelriktarens DC-ingångssteg. Våra skåp inkluderar typ 1+2 eller typ 2 SPD:er som standard, och vi rekommenderar att du installerar SPD:er på både kombinerarnivå och växelriktarens DC-ingång för skiktskydd.

F6: Vad är alternativet för smart övervakning och behöver jag det?

Övervakningsmodulen mäter ström per sträng och kommunicerar prestandadata på strängnivå till din SCADA eller övervakningsplattform. För små system med enkel arrayåtkomst kan manuella kontroller räcka. För anläggningar eller installationer i verktygsskala där snabb fellokalisering är kritisk, minskar smart övervakning felsökningstiden från timmar till minuter genom att flagga den exakta underpresterande strängen.

F7: Vilket underhåll krävs på kombinerarskåpet?

Varför välja PV Combiner Box distributionsskåp?

Ett enda kombinerarskåp specificerades för varje plats, placerat i änden av arrayen närmast växelriktaren. Alla strängkablar drogs den korta sträckan från arrayändarna in i skåpet, där de avslutades på individuella säkrade ingångar. Skåpets huvudsakliga DC-utgång – ett enda, skyddat kabelpar – gick från kombineraren till växelriktaren, vilket dramatiskt minskade den totala kopparanvändningen och förenklar grävning.

Skåpets fixering per sträng var avgörande för de stora parallella arrayerna. I händelse av ett strängfel - såsom en kortsluten bypass-diod eller en skadad modul - skulle den berörda säkringen lösas, vilket isolerade den strängen medan den återstående arrayen fortsatte att fungera opåverkad. Utan säkring per sträng kan ett enda fel eventuellt återmatas in i den felaktiga strängen från alla andra parallella strängar, vilket skapar en brandrisk.

Åskskydd var en avgörande egenskap. Överspänningsskydd av typ 1+2 installerade i varje skåp gav den första försvarslinjen mot inducerade överspänningar, och skyddade både arrayledningarna och det dyra växelriktareffektsteget nedströms. Den huvudsakliga DC-frånkopplingsbrytaren gjorde det möjligt för lokala tekniker att på ett säkert sätt isolera hela arrayen under växelriktarunderhåll eller pumpbyte, med en spärrfunktion för att förhindra oavsiktlig återspänning.

För de tio största anläggningarna ingick den valfria smarta övervakningsmodulen, som mäter ström per sträng och överför data tillbaka till det centrala SCADA-systemet via växelriktarens GPRS-länk.
